6.6 Caméra composants pour la TwinStar, caméra FC
6.6.1 Caméra composants fixe P&P, type 25, 16 x 16, numérique (caméra FC)
N° d'article 00119718-xx Caméra composants fixe 16x16 numérique, type 25
6

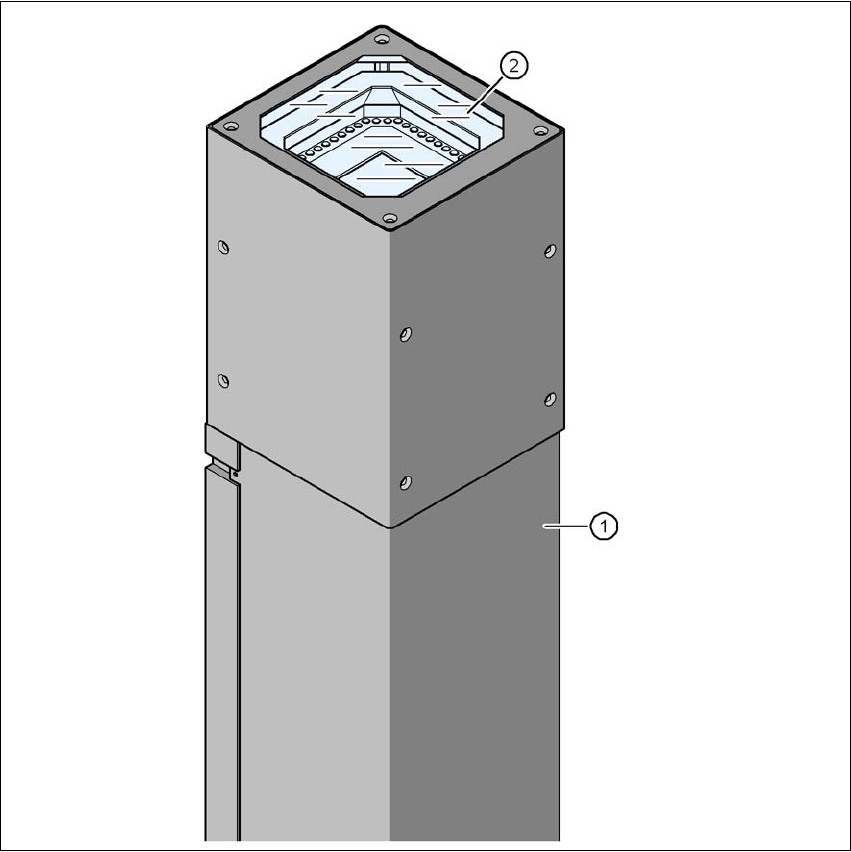

Fig. 6.6 - 1 Caméra composants fixe, P&P, type 25, 16 x 16, numérique (caméra FC)
(1) Boîtier de caméra avec caméra intégrée et amplificateur de caméra
(2) Plaque de verre - au dessous: plans éclairage et optique
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
407
6.6.2 Consignes de sécurité
AVERTISSEMENT 6
En cas de basculement de tête de report de la TwinStar à la SpeedStar, il faut démonter les ca-
méras fixes des comp, du type 33, 55 x 45, numérique et du type 25, 16 x 16, numérique (caméra
FC) de la TwinStar; sinon, la SpeedStar heurtera les boîtiers des caméras.
En cas de basculement de tête de report de la TwinStar à la MultiStar, la caméra fixe des comp.,
type 33, 55 x 45, numérique, sera installée en position inférieure.
6.6.3 Caractéristiques techniques
6
6
6
6
6.6.4 Position
La position des caméras comp. fixes et les configurations associées sont représentées dans la
Section 3.8.2
, à partir de la page 164.
Dimensions des compo-
sants
0,2 x 0,2 mm² à 16 x 16 mm² en cas de mesure simple du composant
Spectre des composants 0402 à SO, PLCC44, QFP, socle, fiche mâle, BGA, composant
spécial, Bare Die, Flip Chip, tôle de protection
Grille min. des petites
pattes
0,25 mm
Largeur min. des petites
pattes
0,1 mm
Grille min. des balls 0,14 mm
Diamètre min. des balls 0,08 mm
Champ de vision 19,4 x 19,4 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
408
6.7 Caméra composants pour la MultiStar
6.7.1 Caméra composants fixe P&P, type 33, 55 x 45, numérique
N° d'article 00119782-xx Caméra fixe pour la tête CPP
6
Fig. 6.7 - 1 Structure de la caméra composants fixe P&P, type 33, 55 x 45, numérique
(1) Boîtier de caméra avec caméra intégrée et amplificateur de caméra
(2) Plaque de verre - au dessous: plans éclairage et optique
