Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 67 Pour que les condensa teurs au tan tale dan s les fenêtres de prise ne pr ovoquent pa s un incendie du matériau de…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
66
→ Pour ouvrir ou fermer les capots de protection, saisissez ceux-ci par principe aux barres de
maintien.
→ Lors de la fermeture, ne mettez pas la main dans la fente, située entre le capot de protection
et le revêtement de la machine. Le secteur est repéré par une bande de signalisation jaune
- noir (pos. 4 dans la Fig. 2.5 - 1
, page 65).
→ Veillez à ce qu'à la fermeture des capots, il ne se trouve pas une deuxième personne dans
la zone de pivotement des capots.
→ Veillez à ce que, lors de la fermeture des capots, aucune personne ne se trouve dans le sec-
teur de l'emplacement du chariot des composants opposé.
2.5.2 Consignes de sécurité relatives au traitement de condensateurs à base
de poudre métallique
Le traitement des condensateurs à base de poudre métallique (par ex.: tantale) comporte des ris-
ques en cours d'opération. Le risque réside dans le fait
– qu'en cas de destruction de ces composants, il se produise brusquement une réaction exo-
thermique, c.à.d. un dégagement de chaleur. Ce dégagement de chaleur, peut, en fonction
des valeurs de la capacité et en présence des conditions environnantes les plus défavora-
bles, provoquer des dommages,
– que cet effet peut se produire en principe lors du déchiquetage de tels composants.
Pour préciser dans quelle mesure les composants que vous traitez sont concernés par ce risque,
veuillez vous tourner vers vos fournisseurs.
Dans des cas extrêmement rares, le risque précité peut aussi se concrétiser dans la découpeuse
des machines SIPLACE et conduire, dans les cas extrêmes, à un feu couvant dans les chutes de
bandes.
Des conditions défavorables sont, entre autre:
(1) Maintien des composants dans la bande lors de l'inspection du réglage des impulsions (lors
de cette inspection, l'opérateur peut continuer à cadencer le magasin sans prélever de com-
posants),
(2) Maintien des composants dans la bande, par ex. en cas de déchirure de la feuille de recou-
vrement,
(3) Maintien des composants dans la bande, si les composants, voire les bandes, ne correspon-
dent pas à la spécification et provoquent par là même un taux élevé d'erreurs de prise.
Veuillez prendre en compte les remarques suivantes, afin de minimiser le risque encouru lors du
report de condensateurs à base de poudre métallique.
(1) En cas de poursuite manuelle de la synchronisation de la bande, l'opérateur doit enlever les
composants qui restent dans le sac à bandes.
(2) En cas de déchirure de la feuille de recouvrement, le pupitreur doit enlever, à titre d'exemple,
les composants qui restent dans la bande.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
67
Pour que les condensateurs au tantale dans les fenêtres de prise ne provoquent pas un incendie
du matériau des bandes lors du découpage des bandes, l'interface utilisateur a été renforcée par
l'option "En cas d'erreur de prise, sortir le composant de la bande". A cet effet, il faut que cette
option soit activée dans SIPLACE Pro. Dans l'automate de report, le composant non pris est réin-
dexé une fois et se trouve ensuite prêt à être enlevé dans la bande. La piste est désactivée et
l'opérateur est avisé par un message d'erreur d'avoir à sortir le composant au tantale de la bande.
NOTA 2
Le prélèvement manuel de condensateurs au tantale non pris par l'opérateur est décrit dans la
Section 3.9.1.3, page 172.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
68
2.5.3 Consignes de sécurité relatives au déplacement manuel de l'axe Z sur la
TwinStar
ATTENTION
RISQUE D'ECRASEMENT SUR LA TwinStar 2
Vous ne devez en aucun déplacer l'axe Z avec la main sur le tampon de l'unité de rappel, vers le
bas. Suite à la forte puissance de ressort du vérin, toute remise en position manuelle du tampon
présente un risque important de blessure pour vos doigts. Ceci est également valable pour la
partie intérieure de la TwinStar lorsque la tige de piston retourne dans sa position de départ.
2

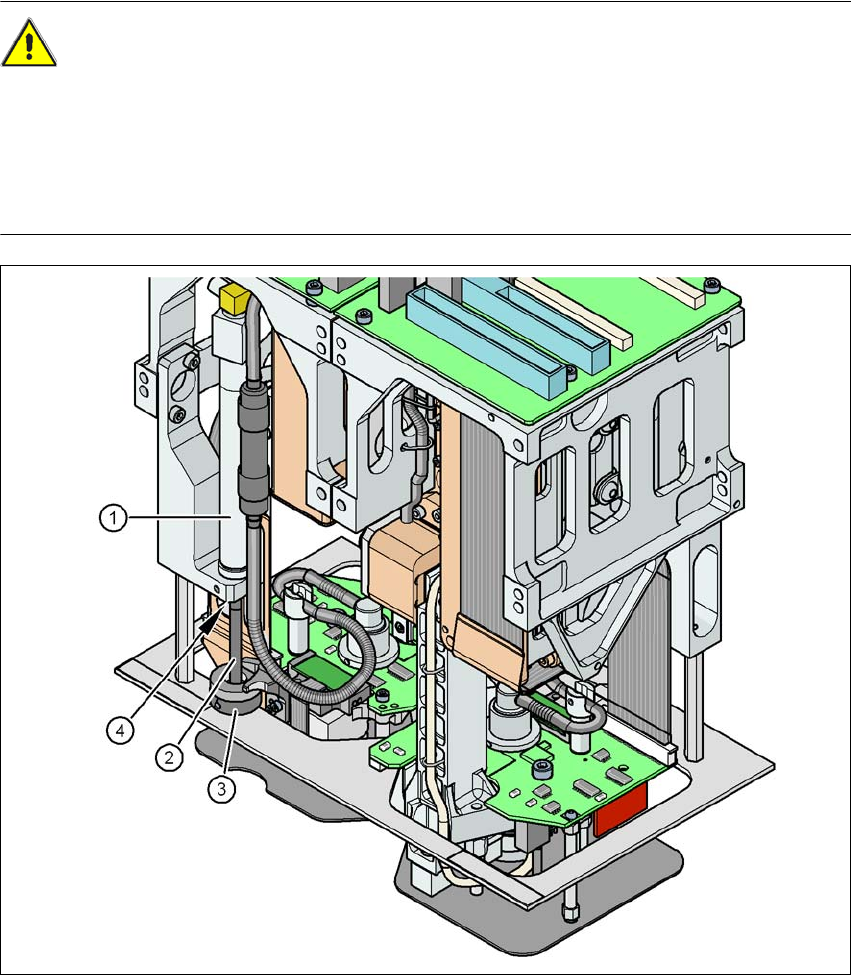

Fig. 2.5 - 2 Risque d'écrasement due à l'unité de rappel sur la TwinStar
(1) Unité de rappel, vérin à air comprimé
(2) Tige du piston
(3) Tampon de l'unité de rappel
(4) Point d'écrasement pour les doigts
