4.1.4.4 Repères de manutention du chariot élévateur à fourche sur la caisse de transport
ou la palette
Fixez le chariot élévateur à fourche uniquement aux points repérés par (A) dans la Fig. 4.1 - 1,
page 211
. Nous recommandons de conserver la caisse de transport ou la palette avec l'emballage
pour un usage ultérieur.
AVERTISSEMENT 4
Si vous transportez malgré tout l'automate sans caisse de transport ou sans palette, il convient
que vous teniez absolument compte des informations consignées dans la section suivante. Vous
éviterez ainsi de lourds dommages sur l'automate.
4.1.5 Transporter l'automate sans caisse de transport ou sans palette
4.1.5.1 Consignes de sécurité
AVERTISSEMENT 4
→ Tenez compte des consignes de lutte contre les accidents en vigueur pour le transport de
marchandises lourdes.
→ En particulier, portez des chaussures spéciales, afin de minimiser le risque d'écrasement
pour vos pieds.
→ Avant le transport, lisez cette section jusqu'au bout, afin d'éviter de lourds dommages sur
l'automate.
→ Lors du transport, veillez impérativement à ce que tous les pieds de la machine soient libre-
ment suspendus au-dessus du sol. Car si les montants de la machine traînent au-dessus du
sol pendant le transport et heurtent un obstacle, les filets des pieds de la machine pourraient
être endommagés dans le bâti de l'automate!
4.1.5.2 Moyens de transport
Pour le transport de l'automate, employez un chariot élévateur à fourche qui possède la spécifi-
cation suivante:
Longueur de la fourche Min. 1800 mm
Force portante Min. 6000 kg
Distance entre fourches quand la fourche évolue parallèlement
au sens de convoyage des cartes
420 mm
Distance entre fourches, quand la fourche évolue transversale-
ment au sens de convoyage des cartes
800 mm - 900 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
216
4.1.5.3 Repères de manutention du chariot élévateur à fourche sur l'automate
Les deux illustrations qui suivent vous montrent les repères de manutention du chariot élévateur
à fourche sur l'automate, quand vous voulez soulever l'automate de la palette ou le transporter
sans palette.
NOTA 4
En cas de distances prolongées, transportez toujours l'automate avec palette et chariot éléva-
teur à fourche, pour éviter des dommages sur l'automate.
Fourche parallèle au convoyeur de CI 4
AVERTISSEMENT 4
Avant de soulever l'automate, prenez impérativement garde aux points suivants, afin d'éviter des
dommages irréversibles sur l'automate:
– La fourche doit être ouverte de sorte qu'elle se trouve toujours à l'intérieur de la zone des
deux pieds de la machine (surfaces d'appui: voir Fig. 4.1 - 3
, page 217). La distance entre les
pieds de la machine est de 776 mm. Il est absolument interdit d'agrandir la distance entre
fourches de sorte que l'automate soit soulevé par les parties latérales du bâti de la machine.
Une déformation du bâti de la machine en serait la conséquence.
→ Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de manière
uniforme. Une base solide entre les fourches et l'automate empêche le basculement de
l'automate lors du soulèvement. C'est ainsi qu'on évitera une charge unilatérale des pieds de
la machine, ce qui conduirait à une déformation de la fixation des pieds de la machine. Nous
recommandons qu'une deuxième personne observe le soulèvement de l'automate et s'as-
sure que l'automate ne verse pas sur le côté lors du soulèvement par le chariot élévateur à
fourche.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
217
4

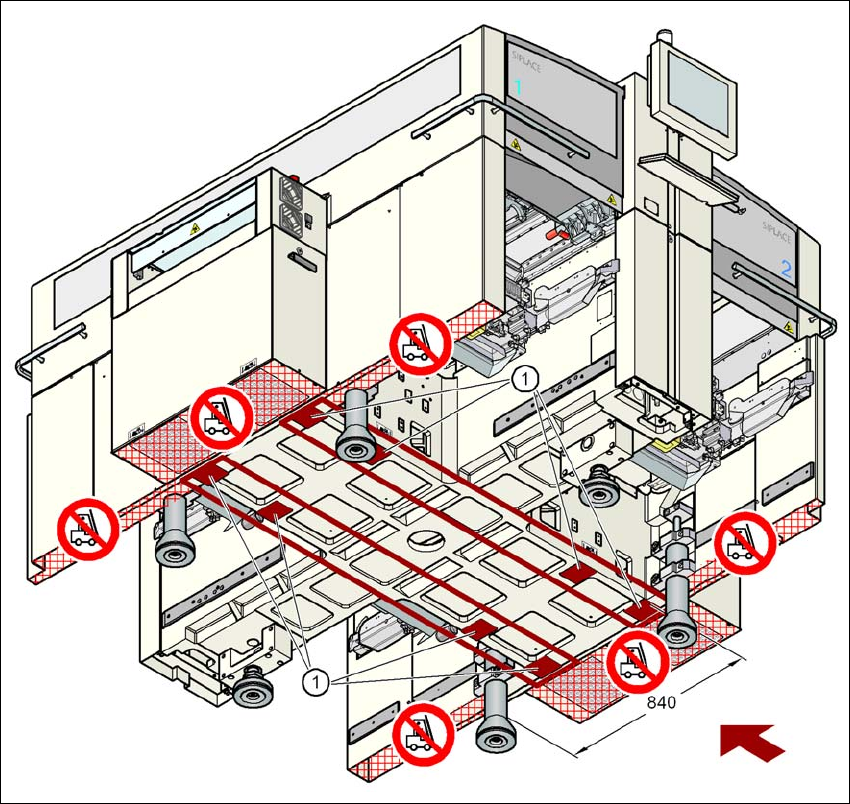

Fig. 4.1 - 3 Surfaces d'appui - Fourches parallèles au sens de convoyage des cartes
(1) Surfaces d'appui des fourches du chariot élévateur à fourche
