1.1.7 Nouvelles options et caractéristiques de puissance
Les nouvelles options suivantes sont proposées, pour étendre la fonctionnalité de l'automate:
1.1.7.1 SIPLACE MultiStar (CPP) et la nouvelle caméra de composants
standard, type 30
La nouvelle caméra de composants de type 30 remplace la caméra de type 29 installée sur la tête
CPP. Elle peut être utilisée pour la production de prototypes à composants 01005.
1.1.7.2 Capteur de coplanéité 3D
Dès la version logicielle SR.705.03, la mesure de coplanéité est intégrée au logiciel de la station.
Le capteur 3D de coplanéité peut être installé aux emplacements suivants sur les automates de
report X4, X3 et X2:
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
26
1
Le capteur de coplanéité 3D explore avec une ligne laser les petites pattes ou balls des compo-
sants. En combinaison avec la SIPLACE tête double, ce procédé garantit des résultats de mesure
plus rapides, p. ex. en BGA.
1.1.7.3 Caméra multicouleurs, type 24
A compter de cette version de logiciel, la caméra multicouleurs de type 24 peut être installée à la
place de la caméra CI standard pour la mesure de marques d'ajustage et de points d'encre. Trois
modes d'éclairage peuvent être sélectionnés pour l'amélioration du contraste des marques d'ajus-
tage et des points d'encre.
1.1.7.4 SIPLACE X4 LED Placer
A partir du logiciel SR.705, nous proposons une configuration pour les automates de report
SIPLACE X4 qui répond spécifiquement aux besoins des clients pour la production de ces LED
Backlight Units.
Le SIPLACE X4 LED Placer est réalisé sur la base d'un automate de report SIPLACE X4 à 4 têtes
de report C&P20 ou CPP. Des tables de composants spéciales remplacent les chariots de com-
posants. Des magasins à bols spéciaux et spécifiques au client assurent la mise à disposition des
composants. Lorsqu'un seul magasin à bols est configuré sur l'emplacement, il n'est pas néces-
saire de configurer une découpeuse de bandes à cet emplacement. Les magasins sont optimale-
ment soutenus par le logiciel de la station - par exemple avec la fonction Empty-Feeder. D'autres
magasins SIPLACE X peuvent en outre être configurés. Les convoyeurs simples de CI et les
convoyeurs doubles de CI traitent les circuits imprimés jusqu'à 850 mm de longueur.
Automate de report Emplacement
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 ou 3
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
27
1.1.8 Numéro de série de l'automate
Le numéro de série de l'automate se trouve à deux emplacements.
– En l'absence de zéro en tête, par ex. B-1, le numéro de série est marqué côté gauche du bâti
de la machine, sur le côté du rack pneumatique (voir pos. 1 dans la Fig. 1.1 - 2
).
– En présence de zéro en tête, par ex. B-001, le numéro de série est poinçonné dans la plaque
signalétique (voir pos. 2 dans la Fig. 1.1 - 2
).

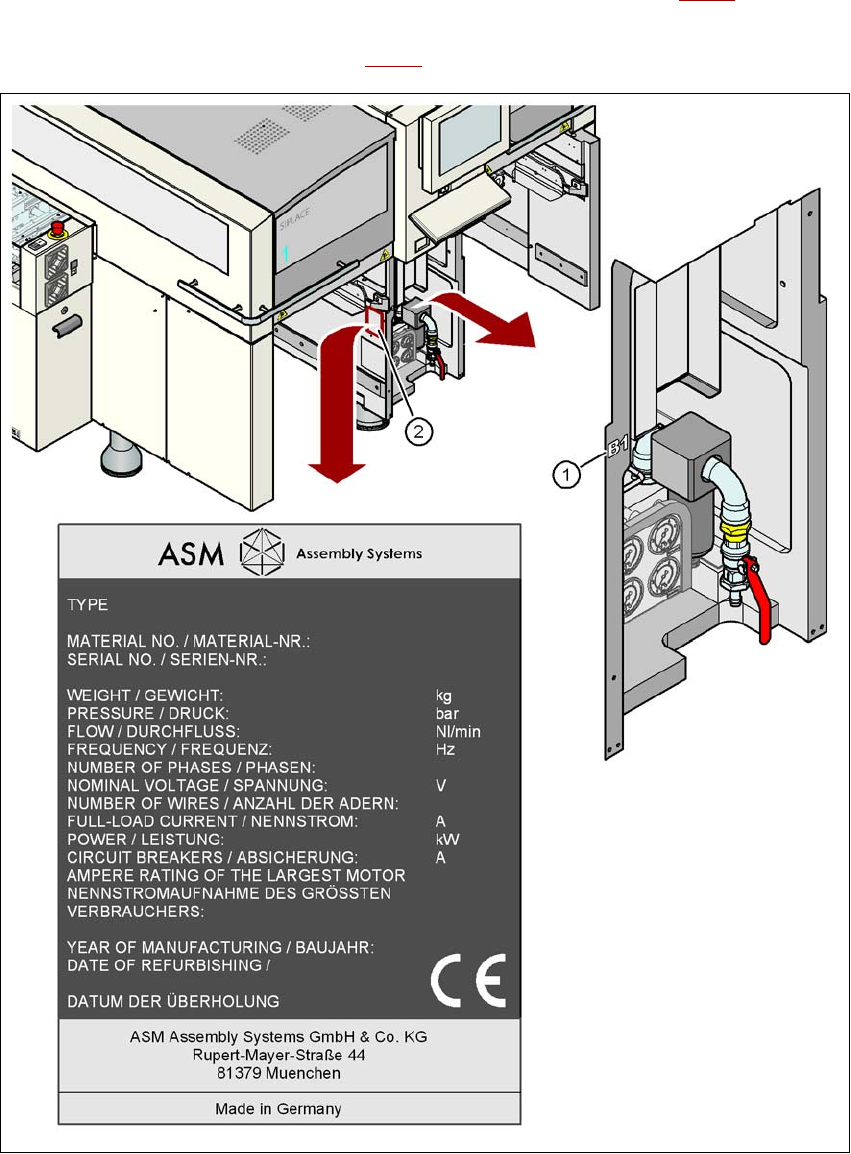

1
Fig. 1.1 - 2 Emplacements avec le numéro de série sur l'automate X4
