Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 134 3 3.5.2.5 Positions de mont age de la MultiSt ar sur les automates 3.5.2.6 MultiSt ar en mode Collecte&Placem…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
133
– Changeur de plateau alvéolé matriciel
– TwinStar
3.5.2.3 Classification du spectre de comp. à traiter
3
3.5.2.4 Modes de report de la MultiStar
La tête CPP fonctionne suivant des modes de report différents en fonction de la catégorie de
comp. L'optimisation de la configuration choisit, à cet effet, le mode de report avec des temps de
cycles minimaux. Le tableau suivant montre le rapport qui existe entre la catégorie de comp. et le
mode de report.
Tab. 3.5 - 2 Relations entre Catégorie de comp. et Modes de report
3
Catégorie de
comp.
Taille des
comp.
Position de
montage
a
de la tête
CPP
Hauteur de
composant
Type de caméra
des comp.
Petit comp.
Comp._P
01005
b
-
27 x 27 mm²
En haut à 8,5 mm
Caméra de tête ,
type 30
En bas à 6 mm
01005
b
-
16 x 16 mm²
En bas à 6 mm
Caméra de tête ,
type 38
Comp. de taille
moyenne, type
Comp._M_1
< 27 x 27 mm²
En haut
Entre 8,5 et
11,5 mm
Caméra compo-
sants fixe,
type 33
(voir Section 6.7.1
,
page 408
)
En bas Impossible
Comp. de taille
moyenne, type
Comp._M_2
Entre
27 x 27 mm² et
32 x 32 mm²
En haut 11,5 mm
En bas Impossible
Grand comp.
Comp._G
Entre 32 x
32 mm² et
50 x 40 mm²
En haut à 11,5 mm Caméra compo-
sants fixe,
type 33
En bas Impossible
Tab. 3.5 - 1 Classification du spectre de comp. à traiter
a) Veuillez respecter les règles, relatives à la hauteur des positions de montage et spécifiées au chapitre
3.5.2.2
, page 132.
b) Composant 01005: Type de caméra 30; Type de caméra 38 conseillé lors de hautes exigences de qualité
Mode de report Catégorie de composants
Petit comp. Comp. moyen Grand comp.
Mode Collec-
te&Placement
oui non non
Mode mélangé oui oui non
Mode Prélève-
ment&Placement
étendu
oui oui oui
Mode Prélèvement
&Placement pur
non non oui
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
134
3
3.5.2.5 Positions de montage de la MultiStar sur les automates
3.5.2.6 MultiStar en mode Collecte&Placement
Dans ce mode, la MultiStar traite de petits composants.
3

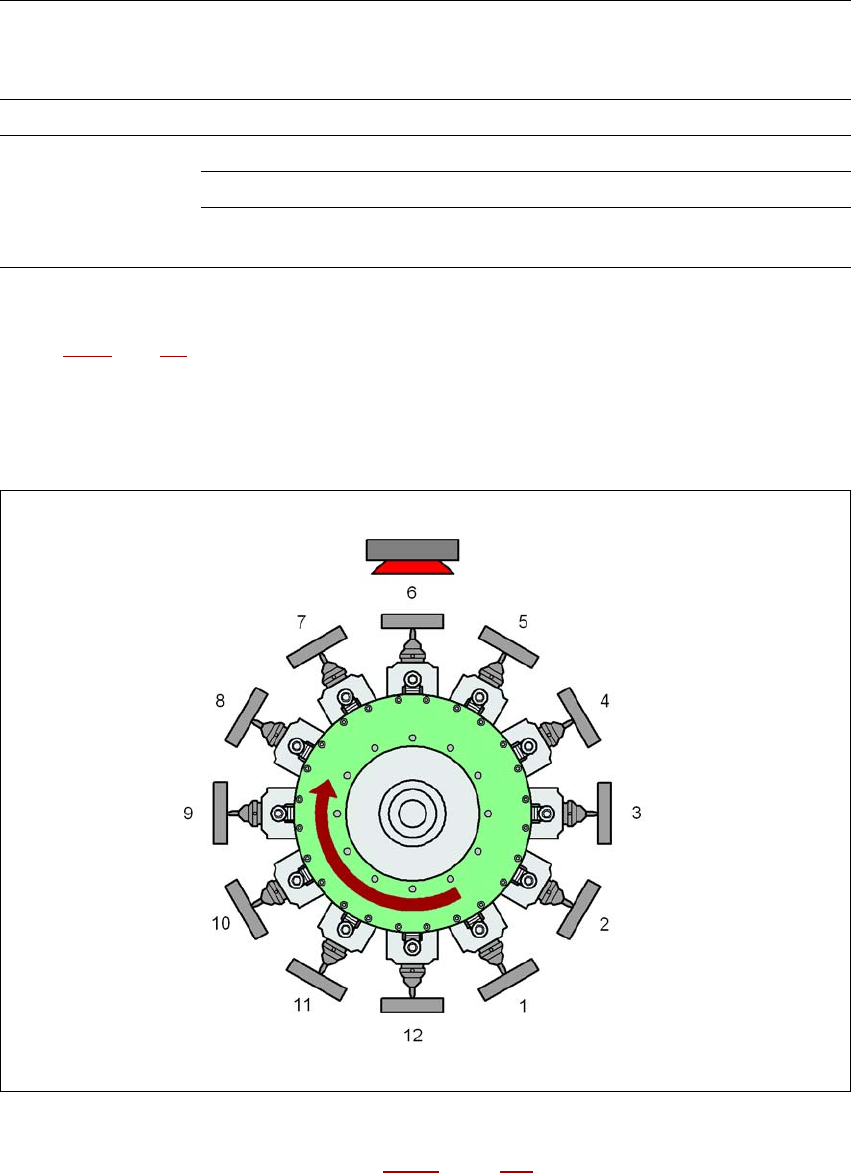

Fig. 3.5 - 6 MultiStar - Mode Collecte&Placement
Comp._P Petit composant (voir Tableau 3.5 - 1, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
1 ... 12 Déroulement des composants hébergés
Automate de report Position de
montage
a
tête CPP
Hauteur max. de
composant
Caméra Vision
SIPLACE X4I Uniquement en bas 6 mm Caméra de tête
SIPLACE X4, X3, X2 En bas 6 mm Caméra de tête
En haut 8,5 mm Caméra de tête
Uniquement en haut 11,5 mm
Caméra composants
fixe
Tab. 3.5 - 3 Positions de montage de la tête CPP sur les automates
a) Veuillez respecter les règles, relatives à la hauteur des positions de montage et spécifiées au chapitre
3.5.2.2
, page 132.
Type 30/38
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
135
3.5.2.7 MultiStar en mode mélangé
Dans ce mode, des composants petits à moyens sont traités.
3

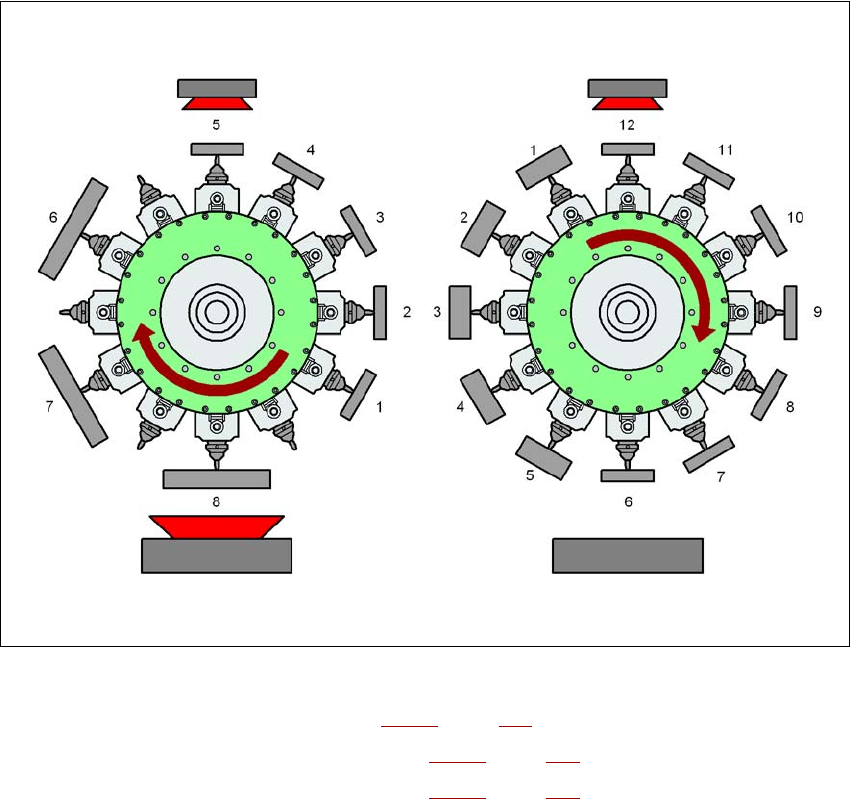

Fig. 3.5 - 7 MultiStar - Mode mélangé
Comp._P Petit composant, voir Tableau 3.5 - 1, page 133
Comp._M_1 Comp. moyen, type 1 (voir Tableau 3.5 - 1, page 133)
Comp._M_2 Comp. moyen, type 2 (voir Tableau 3.5 - 1
, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
Type 33 Caméra composants fixe, type 33
1 ... 8 Déroulement des composants hébergés
1 ... 12 Déroulement des composants hébergés
3
Les segments voisins de la tête CPP peuvent héberger de petits composants du type
Comp._M_2, si la diagonale du comp. moyen, type 2 (Comp._M_2) est d'une longueur supérieure
à 39,8 mm.
Type 30/38 Type 30/38
Type 33 Type 33
Comp.
Comp._M_2
Comp._M
Comp.
