Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 185 3.9.2.10 Magasin de bandes X 88 mm 3 Fig. 3.9 - 12 Magasin de bandes X 88 mm 3 3 Magasin de bandes X 88 mm N° d&a…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
184
3.9.2.9 Magasin de bandes X 72 mm
3
Fig. 3.9 - 11 Magasin de bandes X 72 mm
3
3
3
Magasin de bandes X 72 mm N° d'art. 00141277-xx
Magasin de bandes X 72 mm avec détecteur
d'épissure
N° d'art. 00141297-xx
Largeur 81,6
Emplacements de magasins occupés 7
Largeur de pas de convoyage De 4 mm à 80 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
185
3.9.2.10 Magasin de bandes X 88 mm
3
Fig. 3.9 - 12 Magasin de bandes X 88 mm
3
3
Magasin de bandes X 88 mm N° d'art. 00141278-xx
Magasin de bandes X 88 mm avec détecteur
d'épissure
N° d'art. 00141298-xx
Largeur 105,2 mm
Emplacements de magasins occupés 9
Largeur de pas de convoyage De 4 mm à 96 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
186
3.9.3 Unité de bain linéaire X (LDU X)
N° d'article 00117011-xx Modules de bain linéaire pour flux / LDU X
N° d'article des plaques de bain: voir Section 3.9.3.5
, page 188
3

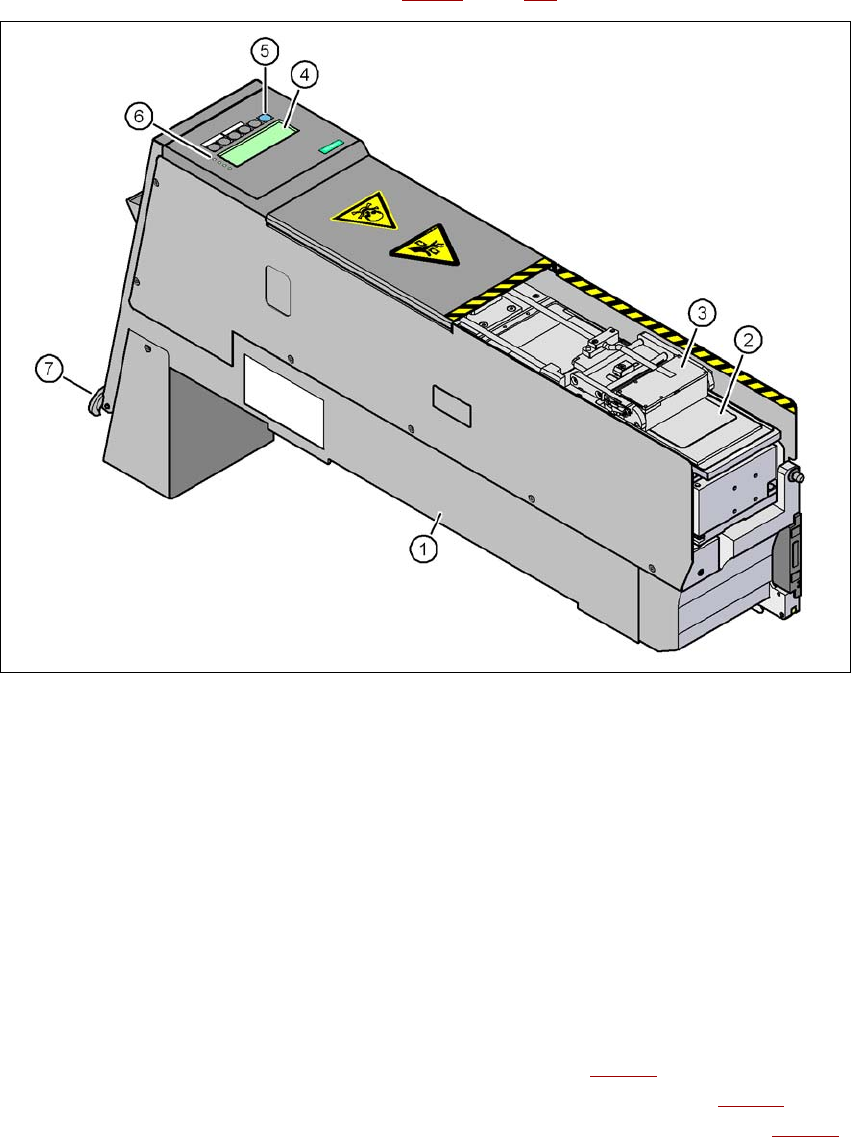

Fig. 3.9 - 13 Unité de bain linéaire (LDU X)
(1) LDU X
(2) Plaque de bain
(3) Récipient de flux
(4) Champ d'affichage (4 lignes à 20 caractères)
(5) Panneau de commande avec 6 boutons poussoir à effleurement
(6) DEL pour affichages de statut
(7) Bouton poussoir d'ARRET D'URGENCE
3.9.3.1 Description
L'unité de bain linéaire X (Linear dipping unit X, pos. 1 dans la Fig. 3.9 - 13) sert à humecter des
composants Flip-Chip et CSP avec du flux. Le récipient de flux (pos. 3 dans la Fig. 3.9 - 13
) glisse
en assurant un mouvement linéaire au-dessus de la plaque de bain (pos. 2 dans la Fig. 3.9 - 13
)
et applique le flux, dans la cavité de la plaque de bain, avec une épaisseur de couche définie. Les
