Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 242 → Enlevez les deux tôles latéra les (pos. 6 dans la Fig. 4.3 - 8 , page 241 ). A TTENTION 4 Ne dévissez pas les t…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
241
4.3.7.2 Montage
4

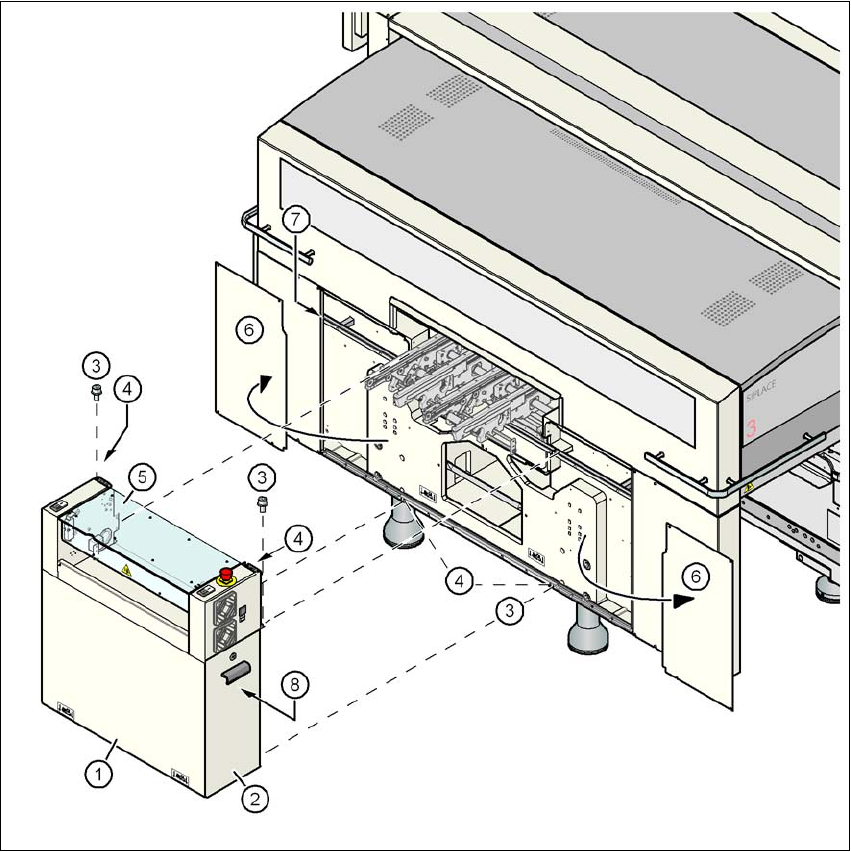

Fig. 4.3 - 8 Monter le kit de montage sur le côté sortie des CI
(1) Kit de montage
(2) Portes
(3) Vis à tête cylindrique DIN 912, M6 x 16 et rondelle
(4) Raccordement à la terre
(5) Capot du convoyeur
(6) Tôle latérale, démontée
(7) Barre enfichable
(8) Unité d'axes portiques 1 et 3 (X2), unité d'axes portique 3 (X3) ou unité d'axes portiques 2 et
3 (X4)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
242
→ Enlevez les deux tôles latérales (pos. 6 dans la Fig. 4.3 - 8, page 241).
ATTENTION 4
Ne dévissez pas les trois vis inférieures de manière identique mais contentez-vous de les
desserrer, pour que la tôle latérale ne tombe pas.
→ Détachez le câble de prise de terre de la tôle latérale.
→ Enlevez les deux portes (pos. 2 dans la Fig. 4.3 - 8
, page 241) du kit de montage (pos. 1).
NOTA: 4
Pour éviter des détériorations, nous recommandons qu'une deuxième personne prête son
concours lors du montage du kit de montage.
→ Placez l'unité d'axes (pos. 8 dans la Fig. 4.3 - 8
, page 241) latéralement, sur l'automate, pour
disposer de suffisamment d'espace pour le montage du kit de montage (pos. 1 dans la Fig.
4.3 - 8
, page 241).
→ Veillez à ce que le câble de raccordement vers l'unité d'axes ne soit pas tendu.
→ Soulevez le kit de montage (pos. 1 dans la Fig. 4.3 - 8
, page 241) sur le bâti de la machine
et positionnez-le de sorte que les coudes de montage portent sur la barre de montage (pos.
7 dans la Fig. 4.3 - 8
, page 241).
ATTENTION 4
Veillez à ce que le kit de montage ne heurte pas l'arbre hexagonal du convoyeur de CI et à
ce que l'arbre hexagonal ne soit pas déformé.
→ Fixez le kit de montage avec 4 vis à tête cylindrique M6x16 et 4 rondelles (pos. 3 dans la Fig.
4.3 - 8
, page 241).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
243
4.3.7.3 Fixer la coulisse de l'arbre hexagonal
→ Dans le cas du convoyeur simple, fixez une coulisse de l'arbre hexagonal (pos. 8 dans la Fig.
4.3 - 7
, page 239) sur le kit de montage avec respectivement deux vis à tête cylindrique M6
x 16 et des rondelles.
→ En ce qui concerne le convoyeur double, fixez deux coulisses de l'arbre hexagonal (pos. 8
dans la Fig. 4.3 - 7
, page 239) sur le kit de montage avec respectivement deux vis à tête cy-
lindrique M6 x 16 et des rondelles.
4.3.7.4 Etablir les jonctions de câbles - Kit de montage sur le côté sortie des CI
4
4
4
4
4
Côté gauche du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Bouton-poussoir d'ARRET D'URGENCE
Touches de démarrage et d'arrêt
X63/03020687 X63/03002526
Interrupteur du capot de protection, emplacement 3
X53/03020409 X53/03002528
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 3
X232/03021056 X232/03021053
Côté droit du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Touches de démarrage et d'arrêt
Commutateur, capot du convoyeur de CI
X62/03020410 X62/03002525
Interrupteur du capot de protection, emplacement 2
X52/03006476 X52/03002527
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 2
X222/03021056 X222/03021052
