Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
142
3.6 Système de portiques
3.6.1 Position des portiques
3.6.1.1 Position des portiques de l'automate X4I
3

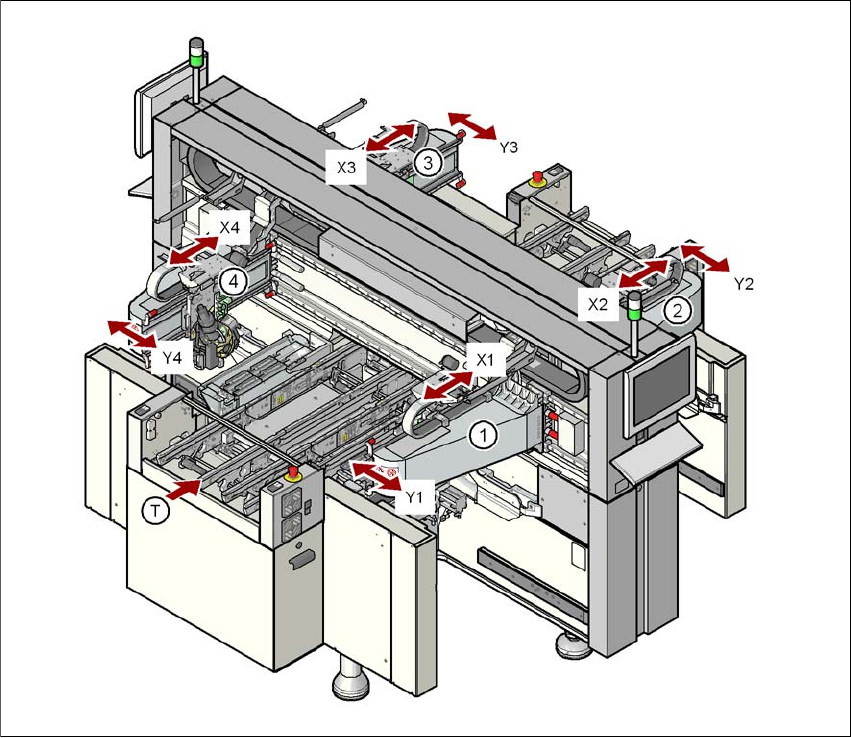

Fig. 3.6 - 1 Position des portiques de l'automate X4I
a, s, d, f (portique 1, portique 2, portique 3, portique 4)
X1 Axe X, portique 1
Y1 Axe Y, portique 1
X2 Axe X, portique 2
Y2 Axe Y, portique 2
X3 Axe X, portique 3
Y3 Axe Y, portique 3
X4 Axe X, portique 4
Y4 Axe Y, portique 4
(T) Sens de convoyage des cartes
Zone de report 2
Zone de report 1
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
143
3.6.1.2 Position des portiques de l'automate X4
3

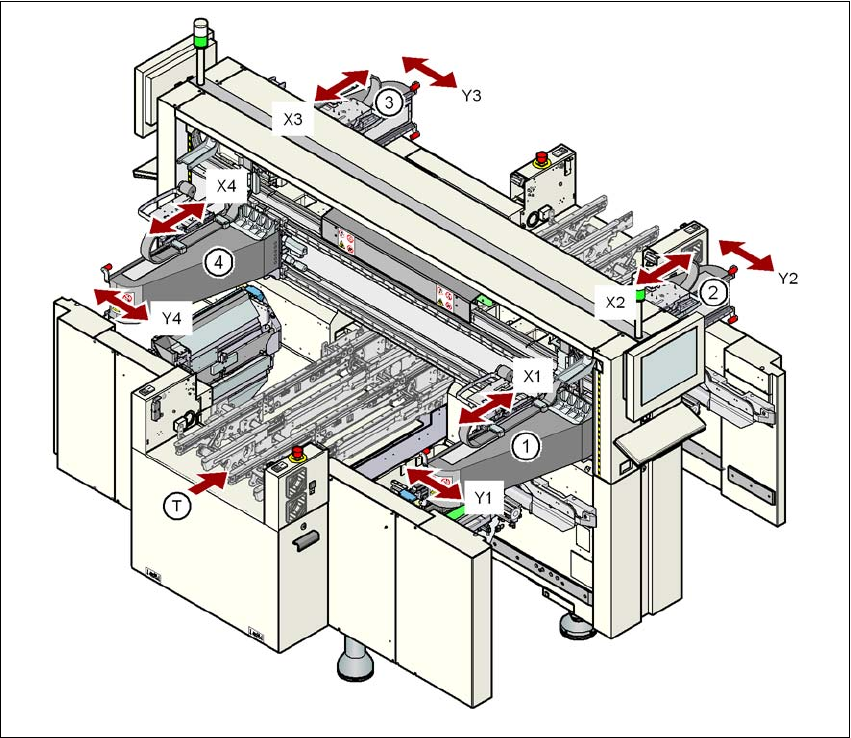

Fig. 3.6 - 2 Position des portiques de l'automate X4
a, s, d, f (portique 1, portique 2, portique 3, portique 4)
X1 Axe X, portique 1
Y1 Axe Y, portique 1
X2 Axe X, portique 2
Y2 Axe Y, portique 2
X3 Axe X, portique 3
Y3 Axe Y, portique 3
X4 Axe X, portique 4
Y4 Axe Y, portique 4
(T) Sens de convoyage des cartes
Zone de report 2
Zone de report 1
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
144
3.6.1.3 Position des portiques de l'automate X3
3

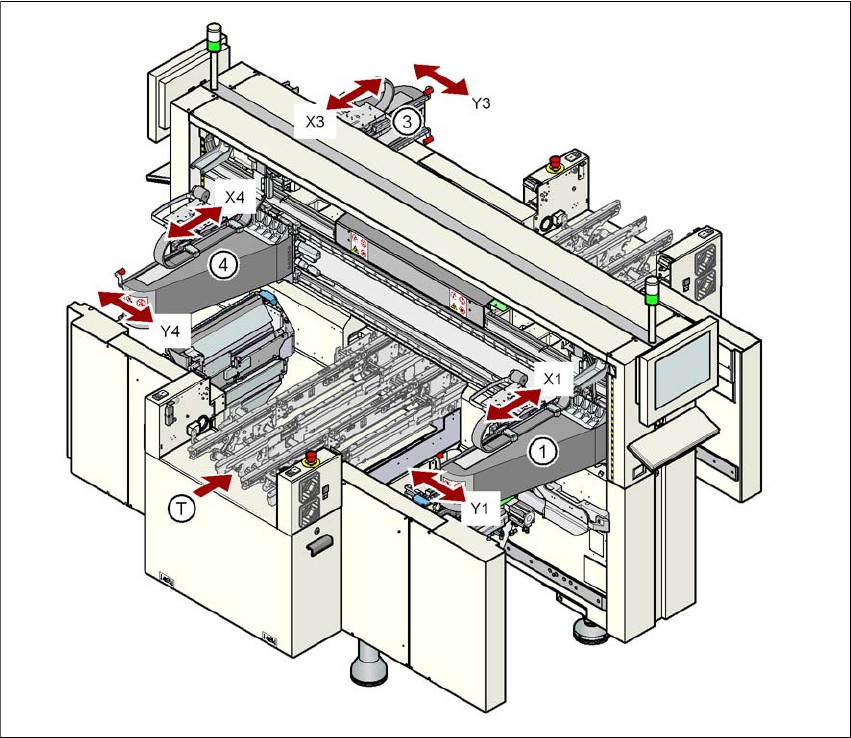

Fig. 3.6 - 3 Position des portiques de l'automate X3
a, d, f (portique 1, portique 3, portique 4)
X1 Axe X, portique 1
Y1 Axe Y, portique 1
X3 Axe X, portique 3
Y3 Axe Y, portique 3
X4 Axe X, portique 4
Y4 Axe Y, portique 4
(T) Sens de convoyage des cartes
Zone de report 2
Zone de report 1
