Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
125
3.5 Tête de report
3.5.1 SpeedStar SIPLACE pour report à très grande vitesse
3
Fig. 3.5 - 1 SpeedStar SIPLACE - Groupes de fonctions, partie 1
(1) Commande DP, 20 commandes
(2) Platine "Détecteur de vide circuit de maintien"
(3) Raccordement de l'air comprimé pour 20 tubes de Venturi du circuit de prise, de report et de
maintien
(4) Conduite pour l'évacuation de la soupape de régulation de pression (7)
(5) Vérin de rappel
(6) Moteur Z (moteur linéaire)
(7) Soupape de régulation de pression
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
126
3

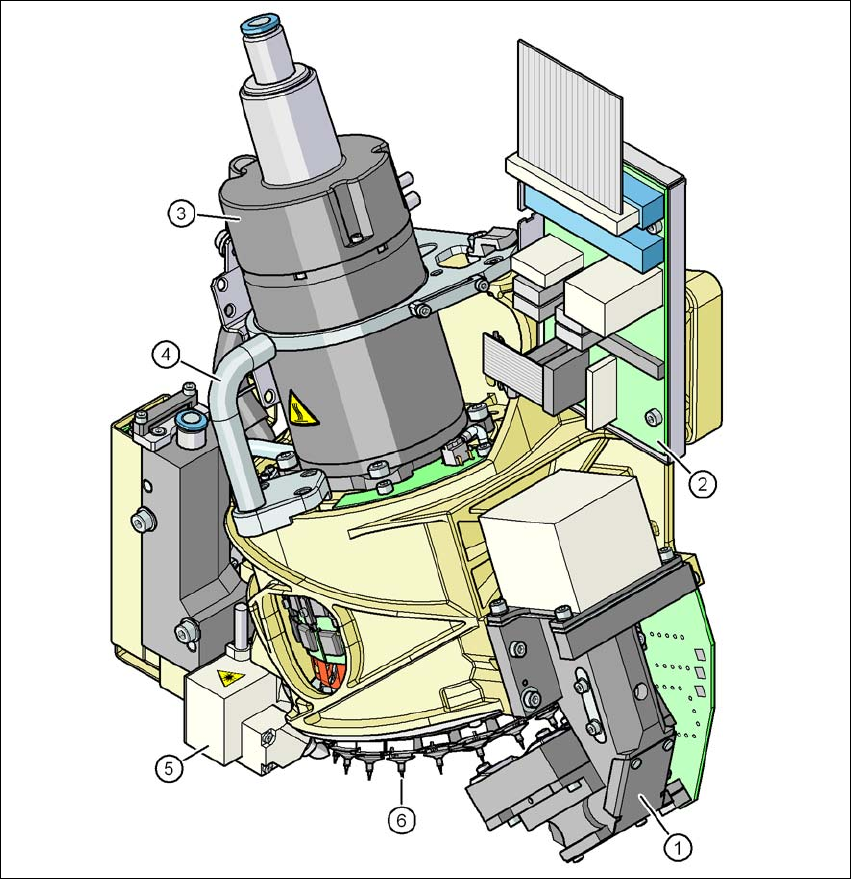

Fig. 3.5 - 2 SpeedStar SIPLACE - Groupes de fonctions, partie 2
(1) Caméra composants C&P, type 23, 6 x 6, numérique
(2) Platine de distribution intermédiaire
(3) Moteur du barillet
(4) Poignée
(5) Détecteur de composants
(6) Barillet à 20 pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
127
3.5.1.1 Description
La SpeedStar SIPLACE (C&P20) fonctionne suivant le principe de la collecte & du placement,
dans le sens que vingt composants sont pris par la tête de report dans un seul et même cycle. Le
détecteur de composants examine, sur la position de report / de prise, si un composant a été re-
cueilli par la pipette. Sur le trajet vers la position de report, les composants sont centrés optique-
ment et tournés dans la position de report indispensable. Ils sont ensuite déposés, doucement et
en bonne position, avec de l'air de soufflage sur le circuit imprimé.
Grâce à la tête de report C&P20, il s'est avéré possible de renforcer considérablement la puis-
sance de la tête de report et, en même temps de l'automate de report. Le type de construction
compact de la tête C&P20 permet des temps de cycles très courts. Ce faisant, l'axe du barillet se
trouve en biais par rapport au plan du circuit imprimé. Grâce à cette géométrie, il est possible de
disposer les segments dans l'espace le plus étroit.
La caméra composants est, en outre, intégrée dans la tête C&P20. Ceci économise des passa-
ges supplémentaires par rapport à des caméras de centrage externes. De plus, chaque segment
possède une commande DP propre pour faire tourner la pipette. C'est pourquoi les pipettes ne
sont plus tournés en bonne position dans une station unique de la tête. Ils peuvent être tournés
dans leur position de report à tout moment et indépendamment les uns des autres.
Chaque segment dispose d'un générateur de vide propre. Les temps de basculement entre vide
et air de soufflage ont pu, ainsi, être considérablement raccourcis. De plus, on peut effectuer un
essai sous vide pour chaque pipette individuelle dans le circuit de maintien.
La commande Z des segments est réalisée grâce à un moteur linéaire avec système de mesure
linéaire de la trajectoire, ce qui la rend extrêmement précise. En position de prise / de report, la
commande Z déplace les segments dans le sens vertical, vers le bas ou vers le haut.
