Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 236 → Fixez les deux pièces d'é cartement av ec chac une quatre vis à tête à six pans creu x M12 x 80 (voir poin…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
235
dans le sens de convoyage des cartes (voir point 4 dans la Fig. 4.3 - 3, page 233).
– L'ouverture de la pièce d'écartement, située sur le côté de l'alimentation en courant, est
tournée dans le sens inverse au sens de convoyage des cartes (voir point 3 dans la Fig.
4.3 - 3
, page 233).
→ Fixez les deux pièces d'écartement avec chacune quatre vis à tête à six pans creux M12 x
80 (voir point 4 dans la Fig. 4.3 - 4
, page 234). A cet effet, utilisez l'embout tournevis avec la
clé de 10 mm.
Régler les hauteurs de convoyeurs de circuits imprimés de 930 mm et 950 mm 4
En ce qui concerne les hauteurs de convoyeurs de circuits imprimés de 930 mm et 950 mm, vous
aurez aussi besoin de la pièce d'écartement.
→ Alignez la pièce d'écartement de sorte que le côté de 122,5 mm soit orienté verticalement et
que le trou pour le pied central de la machine soit tourné vers le bas.
4

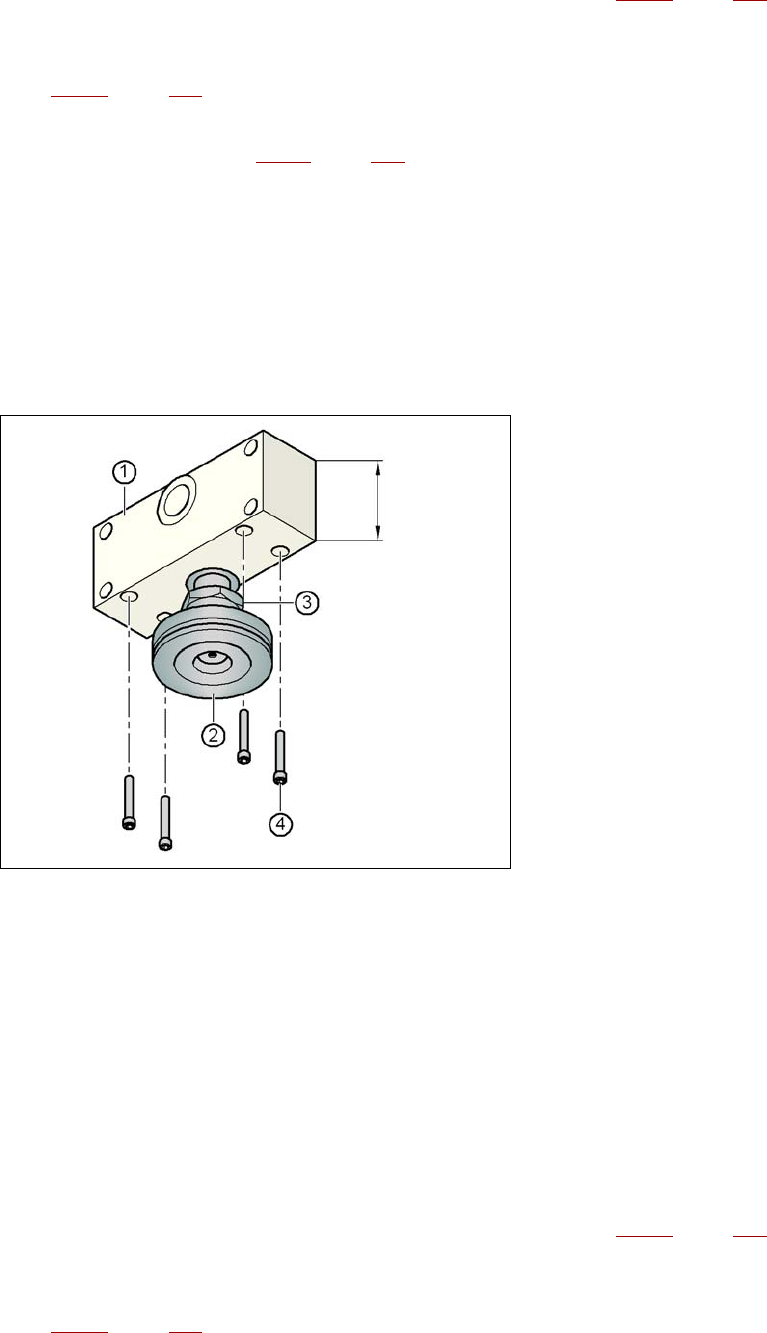

Fig. 4.3 - 5 Alignement de la pièce d'écartement pour les hauteurs de convoyeur de 930 et 950 mm
4
(1) Hauteur de la pièce d'écartement: 122,5 mm
(2) Pied de la machine
(3) Contre-écrou M24
(4) Vis à tête à six pans creux M12 x 80, 4 exemplaires
→ Vissez le taraud du pied central de la machine dans le trou, situé sur la face inférieure de la
pièce d'écartement.
→ Alignez les deux pièces d'écartement de la manière suivante:
– L'ouverture de la pièce d'écartement, située sur le côté du rack pneumatique, est tournée
dans le sens de convoyage des cartes (voir point 4 dans la Fig. 4.3 - 3
, page 233).
– L'ouverture de la pièce d'écartement, située sur le côté de l'alimentation en courant, est
tournée dans le sens inverse au sens de convoyage des cartes (voir point 3 dans la Fig.
4.3 - 3
, page 233).
122,5 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
236
→ Fixez les deux pièces d'écartement avec chacune quatre vis à tête à six pans creux M12 x
80 (voir point 4 dans la Fig. 4.3 - 5
, page 235). A cet effet, utilisez l'embout tournevis avec la
clé de 10 mm.
4.3.4.2 Prérégler la hauteur des pieds extérieurs de la machine
4
Fig. 4.3 - 6 Prérégler la hauteur des pieds extérieurs de la machine
(1) Pied de la machine - 2 versions
(2) Vis à tête à six pans creux, M24x90
(3) Vis de réglage M24x2x120
AVERTISSEMENT 4
En desserrant les vis à tête à six pans creux, veillez à ce que pieds et mains ne se trouvent pas
au-dessous du pied de la machine, pour réduire ainsi les risques de blessures. Un pied de
machine pèse env. 20 kg.
→ Desserrez prudemment les deux vis à tête à six pans creux M24x90 (pos. 2 dans la Fig. 4.3
- 6, page 236) avec l'embout tournevis (dimension de la clé: 19 mm) et faites glisser le pied
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
237
extérieur de la machine (pos. 1 dans la Fig. 4.3 - 6, page 236) lentement jusqu'à la butée,
vers le bas.
→ Pour obtenir la hauteur de convoyeur de CI souhaitée, placez le pied de la machine qui
convient.
Les pieds extérieurs de la machine existent en deux versions: 4
– pied extérieur de la machine pour une hauteur de convoyeur de CI de 830 mm,
longueur: 369 mm, n° d'article: 03041008-01 (pos. 1 dans la Fig. 4.3 - 3
, page 233)
– pied extérieur de la machine pour les hauteurs de convoyeur de CI de 900, 930 et
950 mm,
longueur: 439 mm, n° d'article: 03000890-02 (pos. 2 dans la Fig. 4.3 - 3
, page 233)
→ Procédez au préréglage pour chacun des pieds extérieurs de la machine.
Il convient que la distance entre le côté inférieur du pied de la machine et le bord inférieur du
bâti de la machine ait les valeurs suivantes:
→ Ajustez la vis de réglage M24x2x120 (pos. 3 dans la Fig. 4.3 - 6
, page 236) avec la clé à four-
che SW 36, de façon à atteindre les valeurs de distance, portées en haut dans le tableau,
pour la hauteur du convoyeur respective.
→ Abaissez alors prudemment l'automate avec le chariot élévateur à fourche, jusqu'à ce que
les pieds de la machine touchent le sol de manière uniforme. Il convient qu'une deuxième per-
sonne vérifie dans tous les cas le positionnement stable de l'automate pendant le processus
de descente. Le cas échéant, il faut desserrer encore quelque peu le serrage des pieds ex-
térieurs de la machine.
→ Continuez à abaisser prudemment l'automate, jusqu'à ce que les pieds extérieurs de la ma-
chine touchent les vis de réglage M24x2x120 (pos. 3 dans la Fig. 4.3 - 6
, page 236) relatives
au réglage en hauteur.
→ Veillez à ce que les pieds centraux de la machine (voir point 2 dans la Fig. 4.3 - 3
, page 233)
ne touchent pas encore le sol. Si nécessaire, vissez encore quelque peu les pieds centraux
de la machine dans l'automate ou dans la pièce d'écartement.
NOTA 4
Vous trouverez la description pour le réglage définitif de l'automate dans la Section 4.3.18
,
page 281.
Hauteur du convoyeur de
CI
Distance du côté inférieur du pied de la machine
par rapport au bord inférieur du bâti de la machine
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
