Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
201
3.10.2 Description
Le conteneur de rouleaux de bandes (pos. 3 dans la Fig. 3.10 - 3) prend, en version normalisée,
des rouleaux de bandes jusqu'à une taille de 17" (432 mm).
Entre le conteneur de bandes et le chariot des composants, se trouvent, à gauche et à droite,
deux fentes de 5 mm de large (pos. 4 dans la Fig. 3.10 - 3
, page 200) destinées à loger des listes
de configuration.
Le conteneur de déchets de bandes extensible se trouve sur la face inférieure du châssis (pos. 5
dans la Fig. 3.10 - 3
, page 200). Les chutes de bandes découpées parviennent, par l'intermédiaire
d'une glissière, dans le conteneur de déchets de bandes, qu'il faut vider suivant la production de
déchets.
Les poignées (pos. 6 dans la Fig. 3.10 - 3
, page 200) se rabattent vers le haut ou vers le bas.
NOTA 3
Pour exploiter l'automate, il faut que tous les chariots des composants, les changeurs de pla-
teaux alvéolés matriciels ou les changeurs de plateaux alvéolés de l'automate soient couplés.
Occupez les emplacements libres avec des magasins factices, comme le décrit la Section
2.6.5.1, page 86.
3.10.3 Caractéristiques techniques
3
3
Longueur x largeur 727 x 592 mm²
752 x 592 mm² avec conteneur de déchets
Hauteur de la table des composants 819,5 mm en cas de hauteur du convoyeur de 830 mm
889,5 mm en cas de hauteur du convoyeur de 900 mm
919,5 mm en cas de hauteur du convoyeur de 930 mm
939,5 mm en cas de hauteur du convoyeur de 950 mm
Hauteur du convoyeur de CIs 830 mm ± 15 mm (option)
900 mm ± 15 mm (option)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (option SMEMA)
Hauteur des poignées relevées 969 mm
Nombre des emplacements 40 (magasins de bandes X 8 mm)
Poids
Sans magasins
Avec magasins sur tous les
emplacements
80,4 kg
139,6 kg
Diamètre du rouleau de bandes
Standard
Maximum
à 432 mm (17")
483 mm (19")
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
202

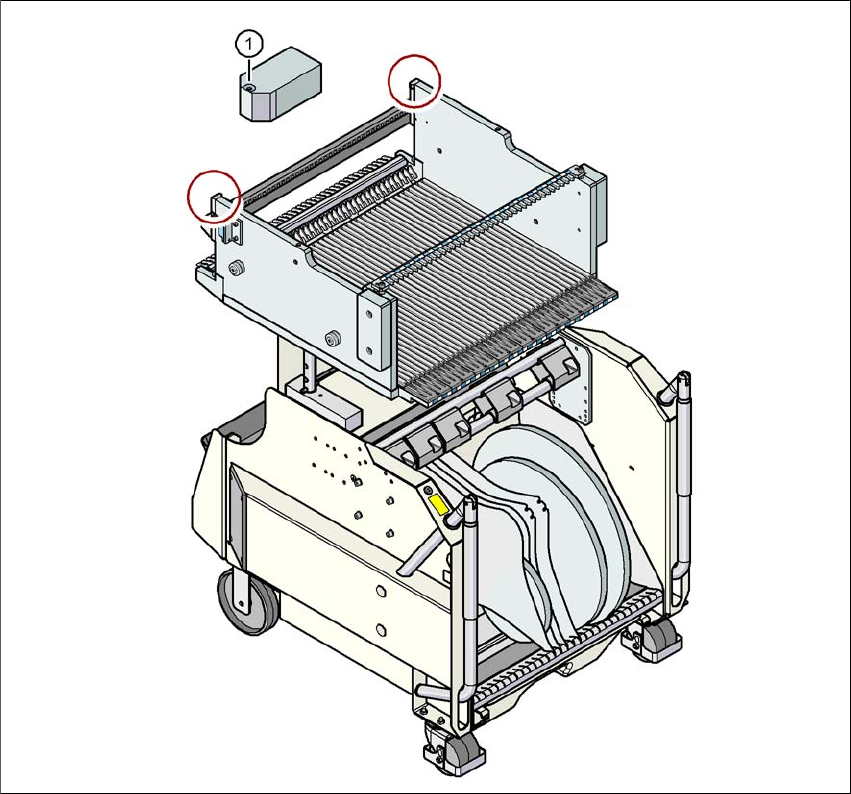

3.10.4 Marques d'ajustage sur le chariot des composants de la série X SIPLACE
3
Fig. 3.10 - 4 Marques d'ajustage sur le chariot des composants de la série X SIPLACE
(1) Marques d'ajustage sur le chariot des composants
Après le couplage du chariot des composants de la série X SIPLACE, la machine mesure les mar-
ques d'ajustage du chariot des composants.
En ce qui concerne les composants, pourvus d'une longueur de bord, inférieure à 0,5 mm, donc
les composants 0402, voire plus petits, la position du composant est déterminée, avant la prise
du premier composant, avec la poche de bandes.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
203

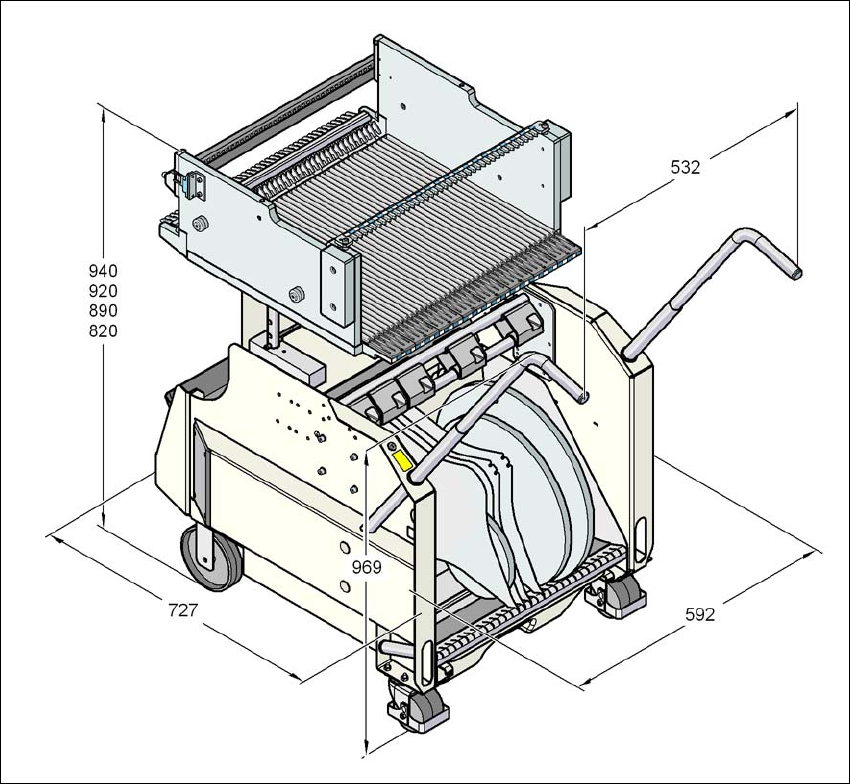

3.10.5 Dimensions du chariot des composants, SIPLACE série X
3
Fig. 3.10 - 5 Dimensions du chariot des composants, SIPLACE série X, toutes les mesures en millimètres
