Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
45
2.2 Signaux de danger
2.2.1 Signaux de danger sur l'automate
Les signaux de danger sont fabriqués à partir d'une feuille de PVC souple, résistante à l'abrasion,
stable à la lumière et d'une bonne tenue contre l'eau et face aux intempéries. La configuration des
signaux de danger correspond aux assertions des normes ISO 3864-2 et ANSI Z535.4.

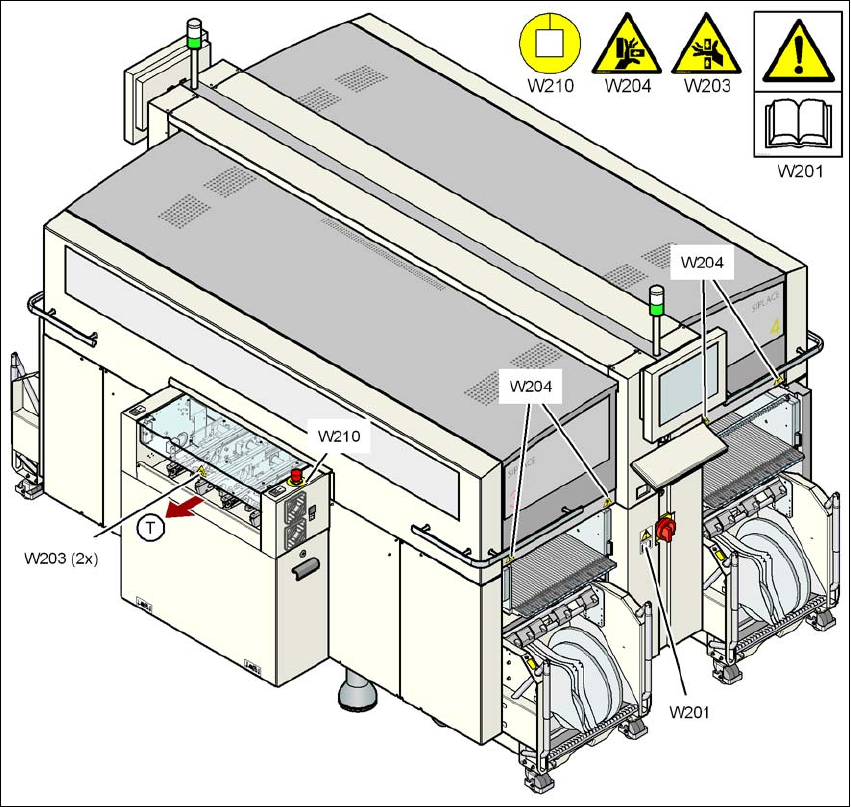

Fig. 2.2 - 1 Signaux de danger W201, W203, W204 et W210 sur l'automate - partie 1
Pos. W201, n° d'article 03009338-01
Pos. W203, n° d'article 03009342-01
Pos. W204, n° d'article 03009343-01
Pos. W210, n° d'article 03009350-01
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
46

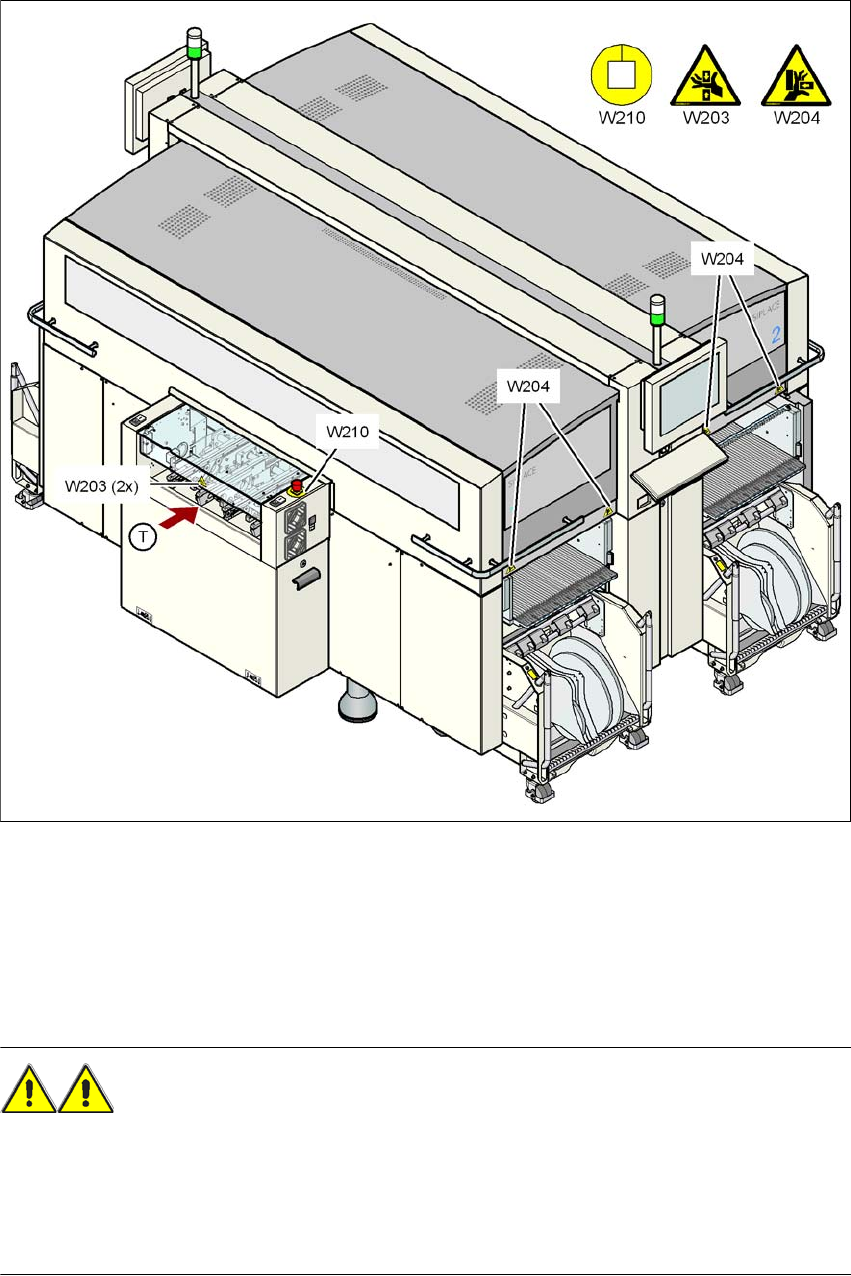

Fig. 2.2 - 2 Signaux de danger W203, W204 et W210 sur l'automate - partie 2
Pos. W203, n° d'article 03009342-01
Pos. W204, n° d'article 03009343-01
Pos. W210, n° d'article 03009350-01
(T) Sens du convoyage des CI
AVERTISSEMENT 2
→ Veillez à ce que les signaux de danger soient toujours bien identifiables et à ce que le texte
soit bien lisible.
→ Par principe, remplacez les signaux de danger manquants, endommagés ou devenus illisi-
bles.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
47
2.2.1.1 Signal de danger W201
2
Pos. W201 dans la Fig. 2.2 - 1, page 45, n° d'article 03009338-01 (nombre par automate: 1)
2.2.1.2 Signal de danger W203
2
Pos. W203 dans les Fig. 2.2 - 1, page 45 et 2.2 - 2, page 46, n° d'article 03009342-01 (nombre
par automate: 4)
2.2.1.3 Signal de danger W204
2
Pos. W204 dans la Fig. 2.2 - 1, page 45 et 2.2 - 2, page 46, n° d'article 03009343-01 (nombre par
automate: 8)
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
EXPLOITATION SURE DE LA MACHINE
La condition préalable d'une exploitation sûre de la
machine est la connaissance et le respect du manuel
d'utilisation et des consignes de sécurité.
2
2
2
RISQUE D'ECRASEMENT!
Une intervention malencontreuse peut occasion-
ner des blessures aux bras et aux mains.
Ne pas mettre la main dans la machine en marche
2
2
2
RISQUE D'ECRASEMENT!
Une intervention malencontreuse peut occasion-
ner des blessures aux bras et aux mains.
Ne pas mettre la main dans la machine en marche
