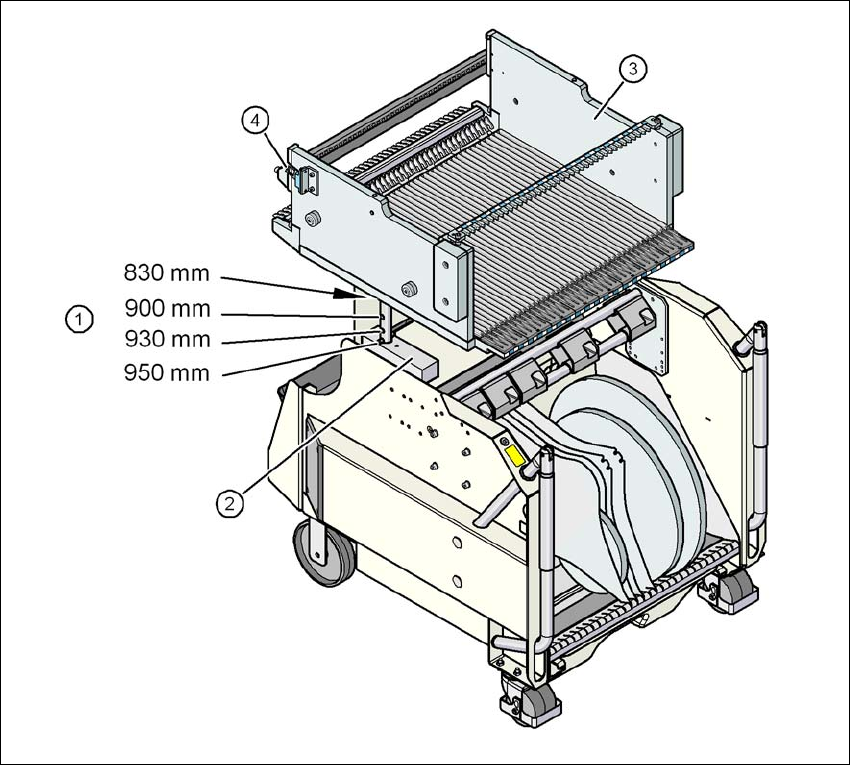

Fig. 3.10 - 2 Chariot des composants, SIPLACE série X, avec une hauteur du convoyeur de CI de 950 mm
3
(1) Trous pour les hauteurs de CIs 900, 930 et 950 mm dans les colonnes de guidage; dans le
cas d'une hauteur du convoyeur de 830 mm, la table des composants repose sur le bloc (2).
(2) Bloc d'appui
(3) Table des composants
(4) Languette de commutation pour la mise en circuit du commutateur de sécurité dans le dispo-
sitif de rentrée des chariots des composants
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
200
3.10.1 Structure
Le chariot des composants se compose pour l'essentiel du châssis, de la table des composants
qui sert à loger les magasins, du conteneur de rouleaux de bandes et du conteneur de déchets
de bandes.
3
Fig. 3.10 - 3 Chariot des composants, SIPLACE série X, vue de devant et de dos
(1) Châssis
(2) Table des composants
(3) Conteneur de bandes
(4) Fente pour loger des listes de configuration
(5) Conteneur de déchets de bande
(6) Poignée
(7) Protection anti-intervention
ATTENTION 3
→ Respectez la consigne de sécurité, portée dans la Section 5.8.2
, page 324, quand vous sor-
tez le conteneur de déchets de bandes du chariot des comp.
– Les poignées ne peuvent être utilisées que pour pousser le chariot des comp.
→ Utilisez un chariot élévateur à fourche si vous voulez transporter le chariot des comp. ou le
soulever de la palette.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
201
3.10.2 Description
Le conteneur de rouleaux de bandes (pos. 3 dans la Fig. 3.10 - 3) prend, en version normalisée,
des rouleaux de bandes jusqu'à une taille de 17" (432 mm).
Entre le conteneur de bandes et le chariot des composants, se trouvent, à gauche et à droite,
deux fentes de 5 mm de large (pos. 4 dans la Fig. 3.10 - 3
, page 200) destinées à loger des listes
de configuration.
Le conteneur de déchets de bandes extensible se trouve sur la face inférieure du châssis (pos. 5
dans la Fig. 3.10 - 3
, page 200). Les chutes de bandes découpées parviennent, par l'intermédiaire
d'une glissière, dans le conteneur de déchets de bandes, qu'il faut vider suivant la production de
déchets.
Les poignées (pos. 6 dans la Fig. 3.10 - 3
, page 200) se rabattent vers le haut ou vers le bas.
NOTA 3
Pour exploiter l'automate, il faut que tous les chariots des composants, les changeurs de pla-
teaux alvéolés matriciels ou les changeurs de plateaux alvéolés de l'automate soient couplés.
Occupez les emplacements libres avec des magasins factices, comme le décrit la Section
2.6.5.1, page 86.
3.10.3 Caractéristiques techniques
3
3
Longueur x largeur 727 x 592 mm²
752 x 592 mm² avec conteneur de déchets
Hauteur de la table des composants 819,5 mm en cas de hauteur du convoyeur de 830 mm
889,5 mm en cas de hauteur du convoyeur de 900 mm
919,5 mm en cas de hauteur du convoyeur de 930 mm
939,5 mm en cas de hauteur du convoyeur de 950 mm
Hauteur du convoyeur de CIs 830 mm ± 15 mm (option)
900 mm ± 15 mm (option)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (option SMEMA)
Hauteur des poignées relevées 969 mm
Nombre des emplacements 40 (magasins de bandes X 8 mm)
Poids
Sans magasins
Avec magasins sur tous les
emplacements
80,4 kg
139,6 kg
Diamètre du rouleau de bandes
Standard
Maximum
à 432 mm (17")
483 mm (19")
