Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 366 Magasin de pipettes pour pipettes 28xx 6 6 Fig. 6.1 - 12 Magasin de pipettes pour pipettes 28 xx (1) 5 garages po…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
365
SpeedStar à la station de pipettes. Tant des pipettes de la MultiStar que de la SpeedStar peuvent
y être retirées et éliminées dans le conteneur de rejets.
Tab. 6.1 - 1 Configurations pour le changeur de pipettes CPP
6
6
6
Magasin de pipettes pour pipettes 20xx 6
6

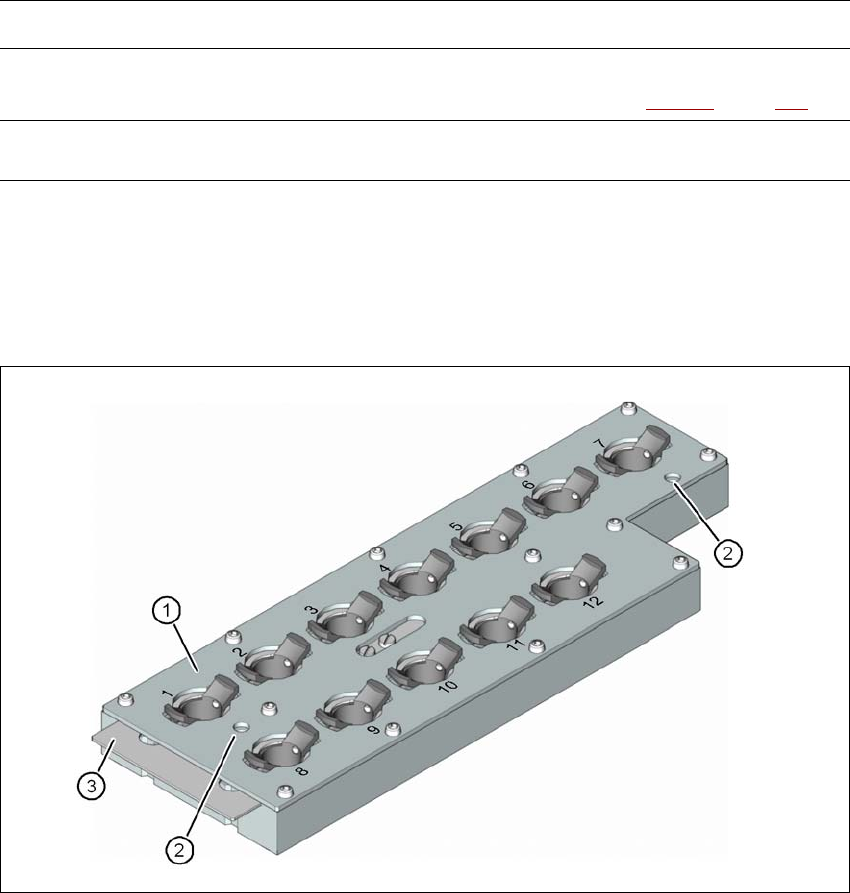

Fig. 6.1 - 11 Magasin de pipettes pour pipettes 20xx - Plaque de verrouillage ouverte
(1) 12 garages pour pipettes 20xx
(2) Marques d'ajustage (visibles uniquement lorsque la plaque de verrouillage est ouverte)
(3) Plaque de verrouillage
6
6
6
Tête de report Magasin de pipettes Remarque
Tête CPP
5 magasins pour pipettes 20xx Configuration standard
1 magasin pour pipettes 28xx (voir Fig. 6.1 - 10
, page 364)
Tête C&P20
6 magasins pour pipettes 10xx, 11xx
ou 12xx
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
366
Magasin de pipettes pour pipettes 28xx 6
6
Fig. 6.1 - 12 Magasin de pipettes pour pipettes 28xx
(1) 5 garages pour pipettes 28xx avec une longueur maximale de pipette de 12,5 mm
(numéros de garages 1, 5, 6, 8 et 9)
(2) 4 garages pour pipettes 28xx avec une longueur maximale de pipette de 16,5 mm
(numéros de garages 2, 3, 4 et 7)
(3) Marques d'ajustage (visibles uniquement lorsque la plaque de verrouillage est ouverte)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
367
6.1.2.2 Caractéristiques techniques
6
6
6
6
6
6.1.2.3 Position des changeurs de pipettes pour la MultiStar SIPLACE sur
l'automate X4I
Un changeur de pipettes pour la tête CPP peut être installé à chacun des emplacements 1, 2, 3
et 4 (pos. 1 dans la Fig. 6.1 - 13
, page 368).
Il en résulte la configuration de changeurs de pipettes suivante pour l'automate de report:
6
Changeur de pipettes pour la MultiStar SIPLACE et pour la SpeedStar SIPLACE
Dimensions (longueur x largeur x hauteur) 449 x 94,5 x 55 mm³
Nombre de garages de pipettes
Type 20xx 60
Type 28xx 9
Types 10xx, 11xx, 12xx 72
Types de pipettes 20xx (tête CPP)
28xx (tête CPP)
10xx, 11xx, 12xx (tête C&P20)
Temps de changement de pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,48 MPa (4,8 bar)
Emplacem
ent
Nombre de
magasins de pipettes
Nombre des magasins
de pipettes de réserve
Nombre de garages de
pipettes
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
