Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
333
→ Continuez à pousser le magasin prudemment, jusqu'à ce que la goupille de centrage "avant"
(pos. 4 dans la Fig. 5.10 - 3
, page 332) s'enfonce dans le trou de centrage (pos. 6 dans la
Fig. 5.10 - 3
, page 332).
→ A ce sujet, faites attention à la goupille de centrage "arrière" (pos. 3 dans la Fig. 5.10 - 3
, page
332
) du magasin. Il faut qu'elle glisse sans problème dans l'évidement (pos. 5) de la barre de
centrage; sinon le magasin n'est pas placé verticalement sur la table des composants ou il
n'a pas été posé correctement sur le profil de guidage (pos. 8 dans la Fig. 5.10 - 3
, page 332).
→ En position de butée du magasin, le cliquet de verrouillage s'enclenche (pos. 7 dans la Fig.
5.10 - 3
, page 332) sur le galet de verrouillage du magasin (pos. 1 dans la Fig. 3.9 - 1, page
174
). Si vous avez oublié d'encliqueter la poignée de prélèvement (pos. 1 dans la Fig. 5.10 -
2, page 331), l'affichage du statut, situé sur le panneau de commande du magasin, apparaît
quelques secondes après en rouge. Apparaît, sur l'écran à cristaux liquides, le message d'er-
reur "Poignée --->>" (voir Fig. 5.11 - 1
, page 339).
→ Encliquetez la poignée de prélèvement (pos. 1 dans la Fig. 5.10 - 2
, page 331). L'affi-
chage du statut du magasin s'allume et apparaît, alors, en vert et le magasin est prêt à
fonctionner. On peut lire à nouveau le numéro de piste et la largeur de pas du convoyeur
sur l'écran à cristaux liquides.
5.10.4 Insérer la bande de composants dans le magasin X
5.10.4.1 Examiner le magasin de bandes X
→ Lorsque vous insérez la bande dans le magasin, vérifiez tout d'abord si des composants
se trouvent dans la zone de la fenêtre de prise (pos. 2 dans la Fig. 5.10 - 5
, page 335).
→ Dans tous les cas, enlevez les composants éventuellement présents, ceux-ci pouvant
générer des incidents.
5.10.4.2 Préparer la bande de composants pour l'insertion
→ Assurez-vous que la bande ait, au début, un bord de coupe droit.
→ Si les trous de convoyage sont déchirés ou infléchis, ils découpent, alors, cette partie de
la bande.
→ Veillez, de plus, à ce qu'aucune bande adhésive n'adhère sur le film de recouvrement.
→ Retirez le film de recouvrement de la bande sur approximativement 30 cm, si, ce faisant,
aucun composant n'a été dégagé.
NOTA 5
Utilisez l'enfileur de bande CMS, s'il n'y a pas assez de film de recouvrement, pour qu'aucun
composant ne se perde:
pour la bande de 8 mm: n° d'article 00355265-xx
pour la bande de 12 mm: n° d'article 00356342-xx
→ Raccourcissez la bande d'approximativement 3 cm avec les poches de composants, dé-
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
334
sormais dégagées.
→ Enlevez les composants des poches de composants ouvertes.
→ Enfoncez le film de recouvrement autour du bord avant de la bande, le long de la face
inférieure de la bande.
5.10.4.3 Insérer la bande dans le magasin X
5

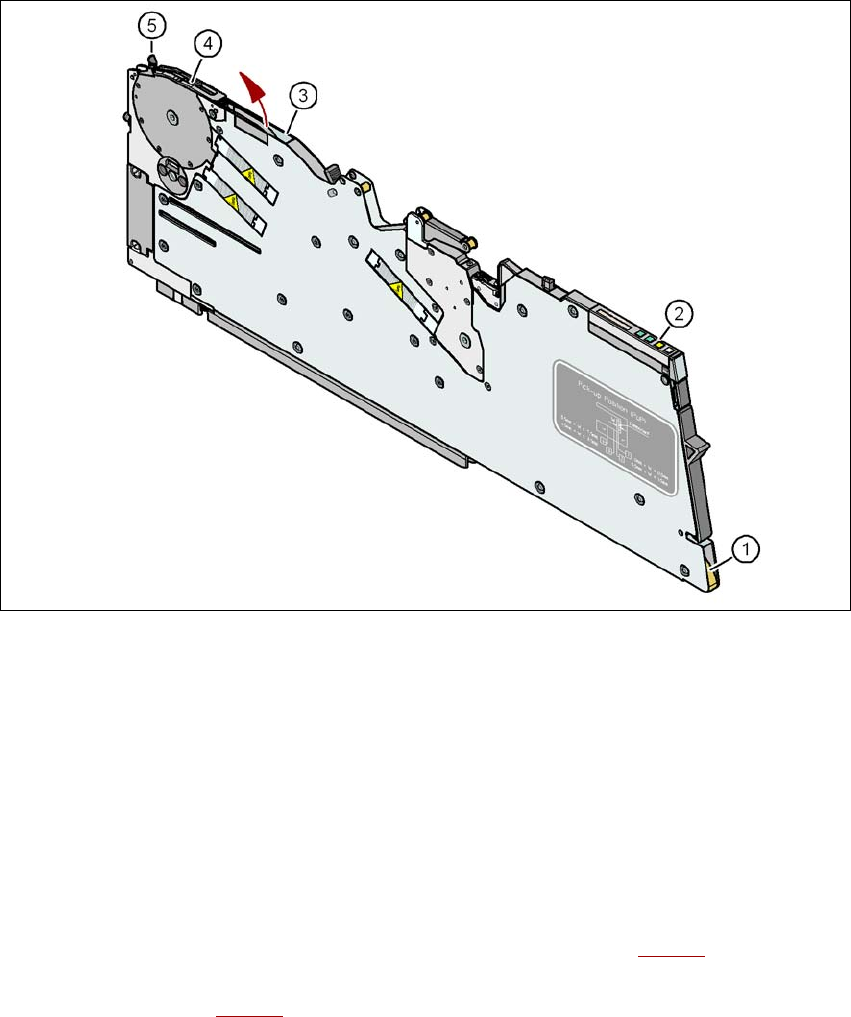

Fig. 5.10 - 4 Insérer la bande de composants
(1) Ouverture d'admission de la conduite directrice de bandes
(2) Panneau de commande
(3) Ouverture d'évacuation de la conduite directrice de bandes
(4) Fenêtre de prise
(5) Levier de soulèvement de la fenêtre de prise
5
→ Tenez la bande, de sorte que les trous de convoyage se trouvent, vu dans le sens du
convoyage, sur le côté gauche.
→ Poussez la bande dans l'ouverture d'admission (pos. 1 dans la Fig. 5.10 - 4
) de la conduite
directrice de bandes, jusqu'à ce que la bande sorte de l'ouverture d'évacuation des bandes
(pos. 3 dans la Fig. 5.10 - 4
).
→ Sortez la bande vers le haut et rabattez le film de recouvrement sur la face supérieure de la
bande.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
335
→ Guidez le début de la bande sous la fenêtre de prise (pos. 2 dans la Fig. 5.10 - 5), jusqu'à ce
que la bande bute contre la roue à ergots.
5

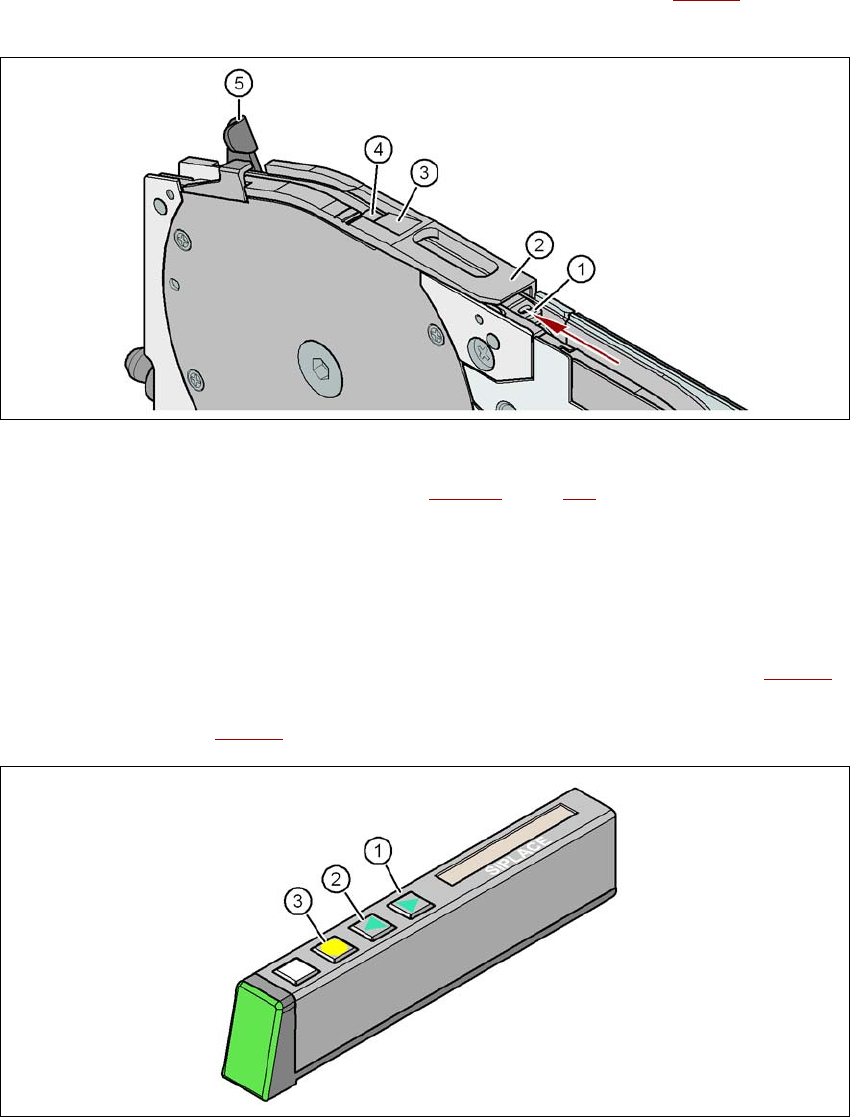

Fig. 5.10 - 5 Fenêtre de prise du magasin de bandes
(1) Support de bande, détachable (voir Section 5.10.4.4, page 337)
(2) Fenêtre de prise
(3) Bord de tirage du film de recouvrement
(4) Zone de prise pour les composants
(5) Levier pour soulever et verrouiller la fenêtre de prise
→ Sur le panneau de commande, appuyez sur la touche AVANT (pos. 1 dans la Fig. 5.10 - 6
),
jusqu'à ce que le point d'inflexion du film de recouvrement se trouve dans la zone de prise
(pos. 4 dans la Fig. 5.10 - 5
) des composants.
5
Fig. 5.10 - 6 Panneau de commande du magasin
(1) Touche AVANT pour le convoyage avant de la bande
(2) Touche ARRIERE pour le convoyage en sens inverse de la bande
(3) Touche FILM pour tendre le film de recouvrement
