3.3.4 Distance de manoeuvre du chariot des composants
3.3.4.1 Distance de manoeuvre du chariot des composants sur l'automate X4I
3
3

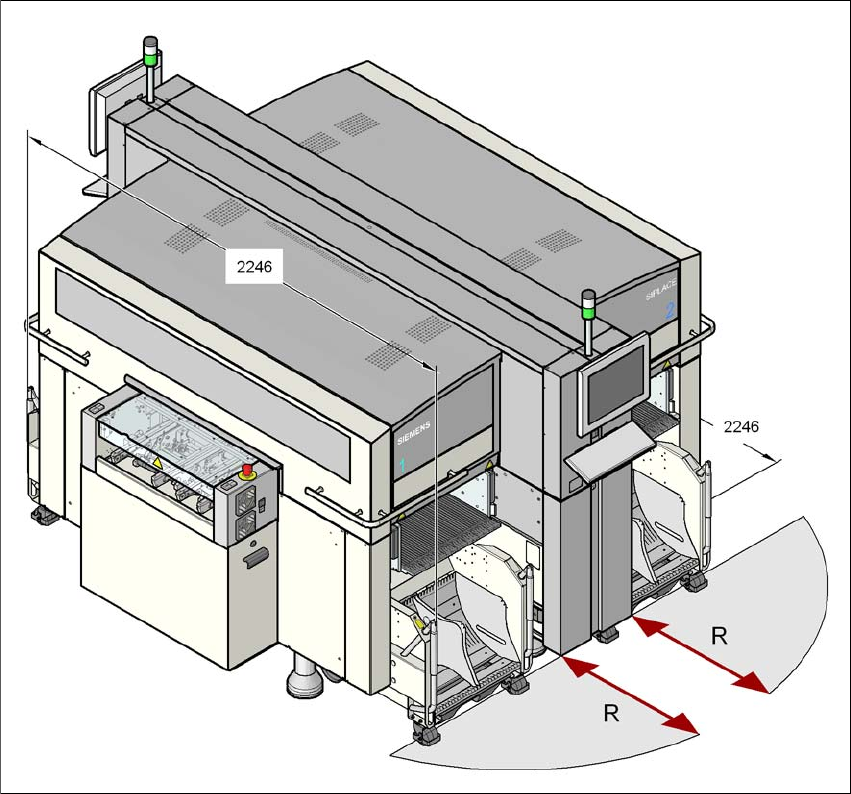

Fig. 3.3 - 6 Distance de manoeuvre du chariot des composants sur l'automate X4I
La distance de manoeuvre R du chariot des composants sur l'automate X4 est de:
– 600 mm pour des poignées rabattues vers le bas
– 900 mm pour des poignées rabattues vers le haut
3
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
117
3.3.4.2 Distance de manoeuvre du chariot des composants sur l'automate X4
3
3

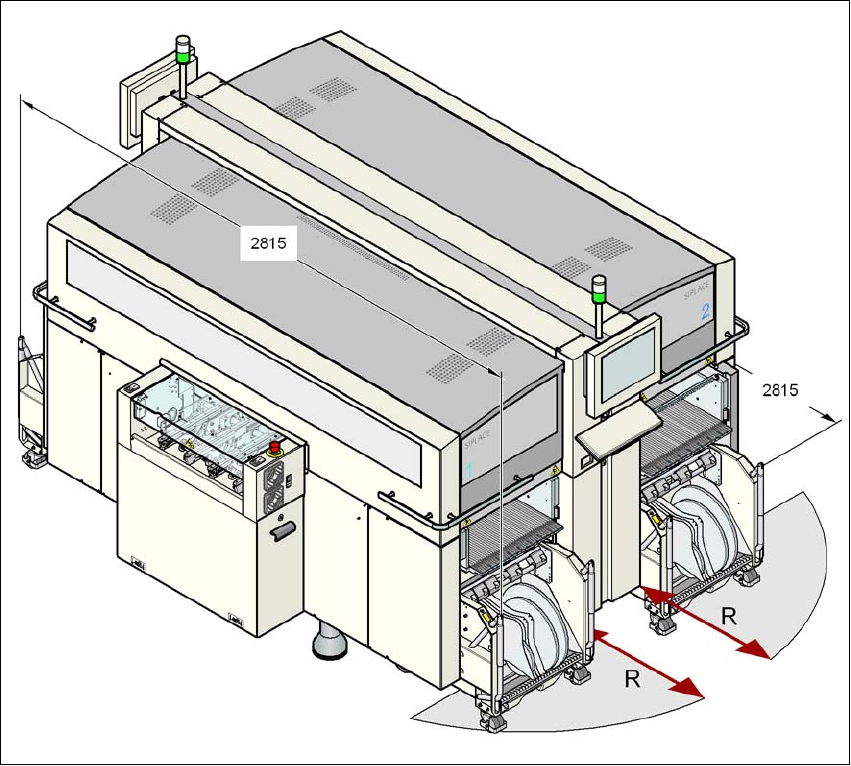

Fig. 3.3 - 7 Distance de manoeuvre du chariot des composants sur l'automate X4
La distance de manoeuvre R du chariot des composants sur l'automate X4 est de:
– 750 mm pour des poignées rabattues vers le bas
– 1050 mm pour des poignées rabattues vers le haut
3
3
3
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
118
3.3.4.3 Distance de manoeuvre du chariot des composants sur l'automate X3
3
3
Fig. 3.3 - 8 Distance de manoeuvre du chariot des composants sur l'automate X3
La distance de manoeuvre R du chariot des composants sur l'automate X3 est de:
– aux emplacements 1, 3 et 4
750 mm pour des poignées rabattues vers le bas ou
1050 mm pour des poignées rabattues vers le haut,
– a l'emplacement 2
600 mm pour des poignées rabattues vers le bas ou
900 mm pour des poignées rabattues vers le haut.
