6.9.3 Description
Le capteur de coplanéité 3D ne fonctionne plus avec une source de lumière laser ponctuelle, mais
avec une lumière laser linéaire. Le processus de mesure repose sur le principe de la triangulation.
Il est ainsi possible de générer et d'analyser un profil en hauteur d'une disposition bidimension-
nelle de raccordements de composants, p. ex. BGA, QFP etc. L'analyse fournit des résultats de
coplanéité (Niveau de pose) et de colinéarité (Ligne droite de pose) de pattes de composants ou
de balles. Le capteur de coplanéité 3D peut être installé sur les automates de report SIPLACE X2,
X3 et X4.
6

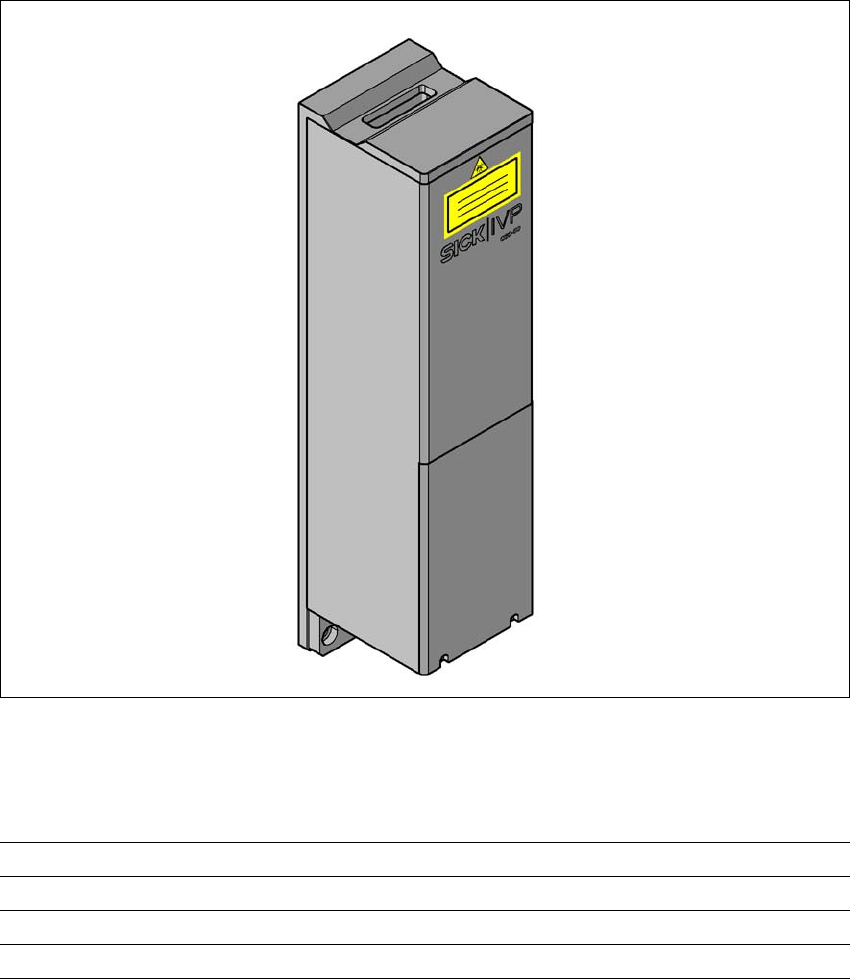

Fig. 6.9 - 3 Capteur de coplanéité 3D
6.9.4 Caractéristiques techniques
6
Composants QFP, SO, BGA, Gullwing, fiche mâle
Précision
a
± 15 μm (3), ± 20 μm (4)
Dimension maximum du composant 50 x 50 mm²
Hauteur max. de composant 17 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
416
6.9.5 Restrictions
– L'identification des petites pattes ou des balls peut devenir plus mauvaise lorsque la surface
est oxydée ou brillante.
– Les composants suivants ne peuvent pas être mesurés: PLCC, SOJ, prises, Chip, Bare Die,
Moulded, Melf, ECV, DPack, CCGA, tôles de protection, composant avec raccordements sur
la seule face inférieure
6.9.6 Indications d'installation
Veuillez observer les points suivants lorsque vous installez le capteur de coplanéité 3D:
– Le capteur de coplanéité 3D ne peut être installé que sur les automates SIPLACE équipés
d'une unité d'axes A364 et d'un boîtier - PC. Une adaptation des automates à unité d'axes
A363 est impossible.
– Le capteur de coplanéité 3D ne peut être utilisé que joint à la tête double ou à la tête High-
Force.
– Le capteur de coplanéité 3D ne peut pas être configuré lorsqu'une tête de collecte & de pla-
cement est installée dans cette zone de report.
– Seulement un capteur de coplanéité peut être installé aux emplacements suivants sur cha-
que automate:
Formes de boîtiers BGA
diamètre min. balls
écart min. entre balls
nombre min. de balls
400 m
800 m
6
Formes de boîtier Gullwing
largeur min. des petites pattes
b
intervalle min. entre les petites pattes
nombre min. des petites pattes
300 m
500 m
5
Dimension maximale du connecteur 120 x 20 mm²
Fiche mâle (Gullwing)
largeur min. des petites pattes
b
intervalle min. entre les petites pattes
nombre min. des petites pattes
300 m
500 m
5
Type de tête de report Tête double (TD) ou tête High Force (THF)
Catégorie de protection laser
Capteur de coplanéité 3D
Automate de report
3B
2
a) Par ball/petite patte
b) Pour des largeurs de petites pattes plus faibles, veuillez contacter votre chef de produits local
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
417
6
6.9.7 Calculateur d'analyse
Un boîtier – PC sert de calculateur d'analyse. Il est disposé avec l'ordinateur de commande et le
contrôleur machine sur le côté entrée.
6

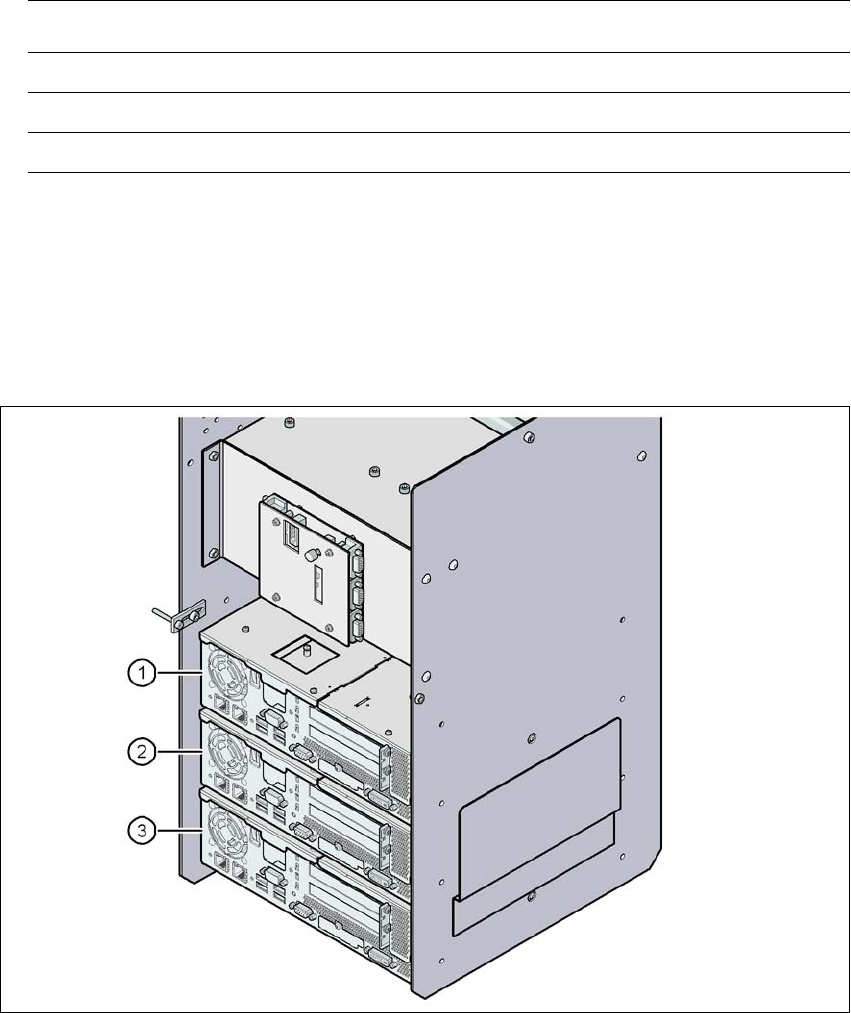

Fig. 6.9 - 4 Boîtier – PC pour le capteur de coplanéité 3D
(1) Ordinateur de commande
(2) Contrôleur de machine
(3) Ordinateur d'analyse du capteur de coplanéité 3D
Automate de report Emplacement
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 ou 3
