→ Poussez le levier (pos. 5 dans la Fig. 5.10 - 5, page 335) vers l'avant, pour soulever la fenêtre
de prise (pos. 2 dans la Fig. 5.10 - 5
, page 335) et l'amener dans la première position d'en-
cliquetage.
→ Sortez le film de recouvrement latéralement, le long de la fenêtre de prise, vers l'avant et sous
la fenêtre de prise.
→ Rabattez le film de recouvrement, jusqu'à ce qu'il porte bien sur le bord de tirage (pos. 3 dans
la Fig. 5.10 - 5
, page 335).
NOTA 5
N'abaissez la fenêtre de prise que quand le film de recouvrement adhère sur le bord de ti-
rage.
→ Rabattez le levier (pos. 5 dans la Fig. 5.10 - 5
, page 335), pour abaisser la fenêtre de prise.
→ Guidez encore le film de recouvrement sur la coulisse du film de recouvrement (pos. 2 dans
la Fig. 5.10 - 7
) jusqu'aux roues d'arrêt du film (pos. 1 dans la Fig. 5.10 - 7).
5

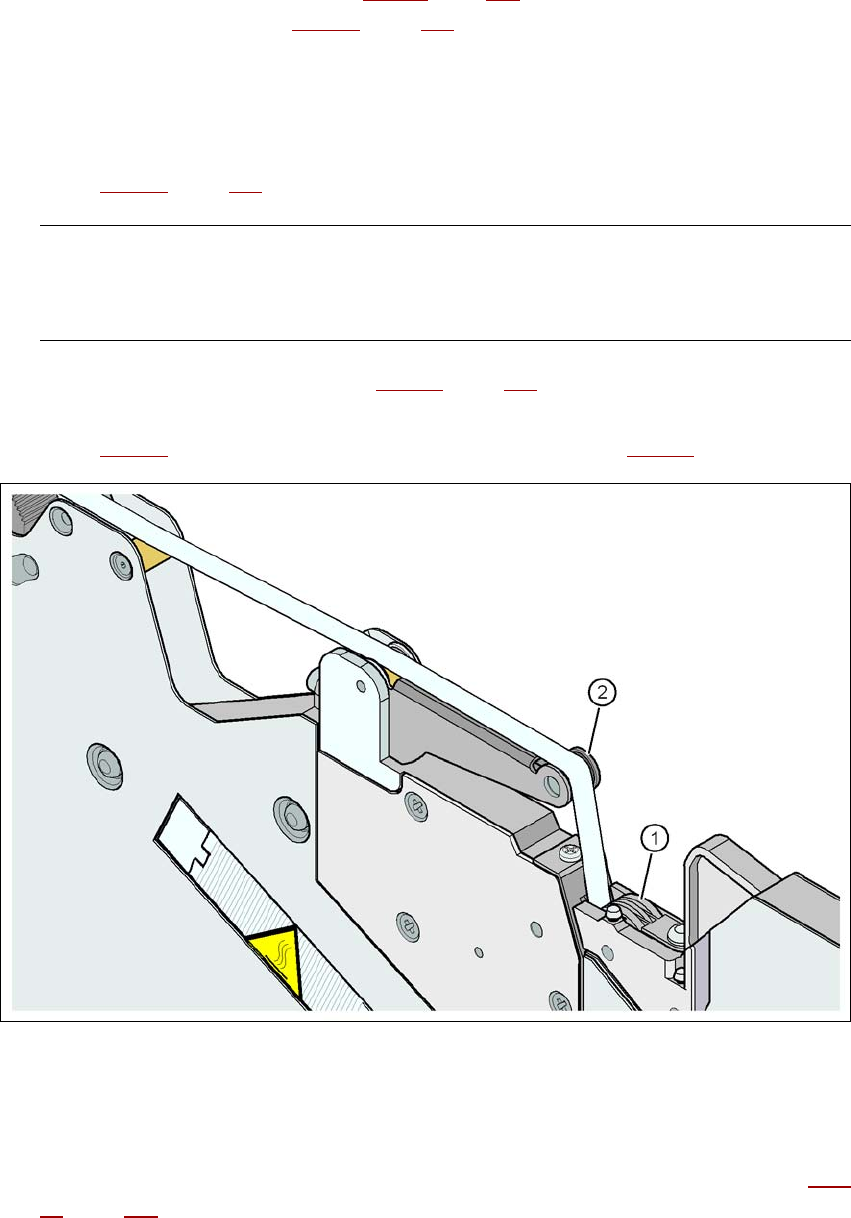

Fig. 5.10 - 7 Guider le film de recouvrement vers les roues d'arrêt du film de recouvrement
(1) Roues d'arrêt du film de recouvrement
(2) Film de recouvrement
5
→ Sur le panneau de commande, appuyez sur le bouton poussoir FILM (pos. 3 dans la Fig. 5.10
- 6, page 335), jusqu'à ce que le film de recouvrement soit tendu. La coulisse du film de re-
couvrement penche vers le bas et arrête le moteur d'entraînement.
→ Découpez la bande à fleur, à l'extrémité avant du magasin.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
337
5.10.4.4 Support de bande pour magasin de bandes X de 8 mm
5

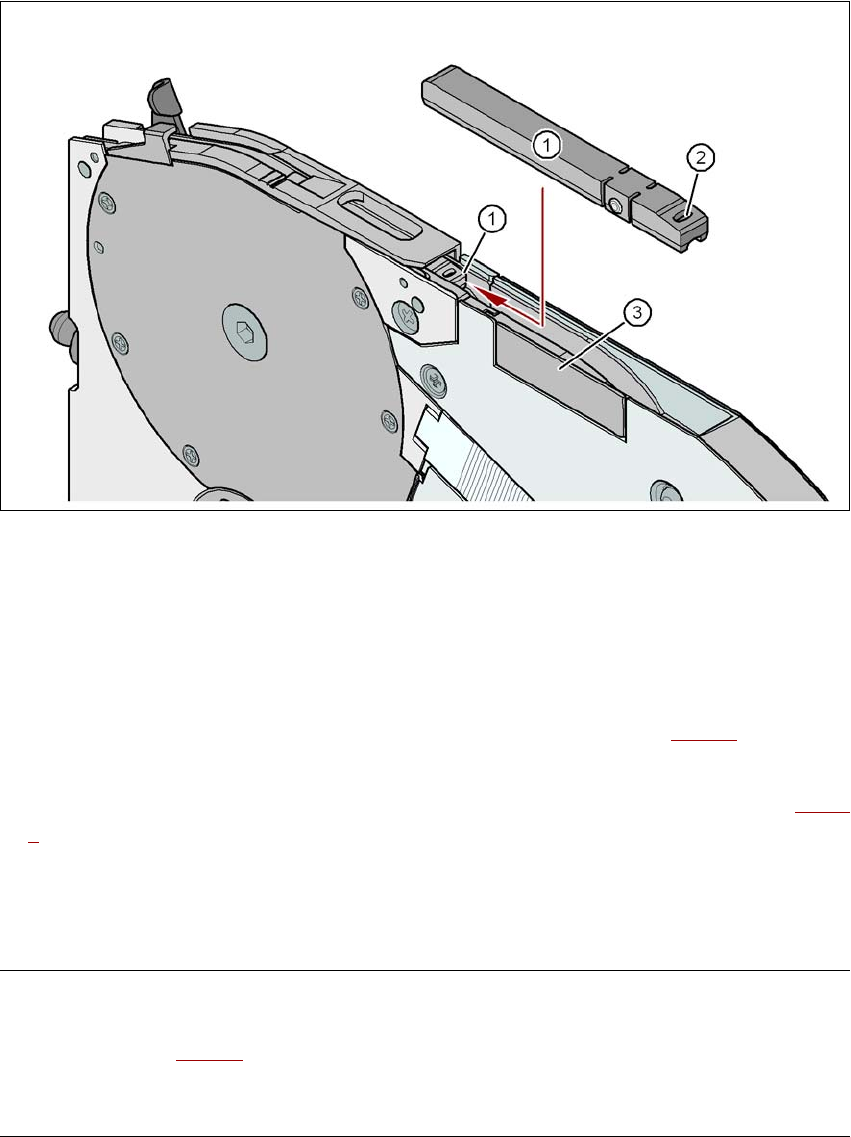

Fig. 5.10 - 8 Magasin X de 8 mm - Support de bande et détecteur d'épissure
(1) Support de bande, détachable
(2) Ouverture ovale dans le support de bande
(3) Point de montage du détecteur d'épissure
Le magasin X de 8 mm est équipé d'un support de bande (pos. 1 dans la Fig. 5.10 - 8
). Il peut être
facilement enlevé en cas de besoin.
→ Introduisez la lame d'un tournevis d'horloger dans l'ouverture ovale (pos. 2 dans la Fig. 5.10 -
8) du support de bande et retirez le support de bande dans le sens inverse du convoyage de
bande.
→ En mettant en place le support de bande, veillez à ce qu'il s'encliquète dans sa position théo-
rique.
NOTA 5
Placez toujours, pour tous les composants à partir du 0402, voire plus petit, le support de bande
(pos. 1 dans la Fig. 5.10 - 8
) dans le magasin X de 8 mm. Vous obtiendrez ainsi une hauteur de
prise Z constante et réduirez, de plus, au minimum, le temps passé à rectifier les hauteurs de
prise.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
338
5.10.4.5 Détecteurs d'épissures pour les magasins de bandes X
Il est possible d'adapter des détecteurs d'épissure aux magasins de bandes X. Le détecteur existe
en deux versions:
Détecteur d'épissure pour magasins de bandes X de 8 mm et 12 mm
Détecteur d'épissure pour magasins de bandes X de 16 mm à 88 mm 5
Le détecteur d'épissure est installé à l'endroit désigné par le pos. 3 dans la Fig. 5.10 - 8
, page 337.
Des magasins de bandes avec détecteur d'épissure déjà installé sont également livrables (voir
Section 3.9.2
, à partir de la page 176).
5.10.5 Installer le magasin X
L'installation des magasins X est décrite dans le guide des tâches.
