Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 344 5.13.3 Système de coordonnées des co mposant s et angle de prise 5 Fig. 5.13 - 1 Positionnement du composant et a…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
343
5.13 Eviter les erreurs de piste
5.13.1 Généralités
→ Veiller à ce que les zones des magasins soient propres et à ce qu'aucun composant en vrac
ne se trouve dans la zone de distribution ou sous les magasins.
→ Remplir les magasins de composants en dû temps.
→ Raccorder les bandes en dû temps. En règle générale, cela signifie que le matériel de rac-
cordement doit être disponible, lorsque env. 1,5 m de bande est encore enroulé sur la bobine.
→ Monter avec précaution les magasins sur la table des composants et les démonter également
avec précaution, étant donné qu'il s'agit d'appareils de haute précision.
→ En ce qui concerne les magasins X, abaissez la fenêtre de prise car celle-ci peut être facile-
ment détériorée, lorsqu'elle est soulevée.
NOTA 5
Une fenêtre de prise soulevée provoque une dégradation notable de la qualité de la prise.
→ Vérifiez si, dans le cas des convoyeurs, la position de prise des composants est bien réglée.
5.13.2 Eviter les erreurs de pistes dans le conteneur de bandes
→ Posez correctement les tôles de séparation (voir Fig. 5.9 - 3, page 328).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
344
5.13.3 Système de coordonnées des composants et angle de prise
5

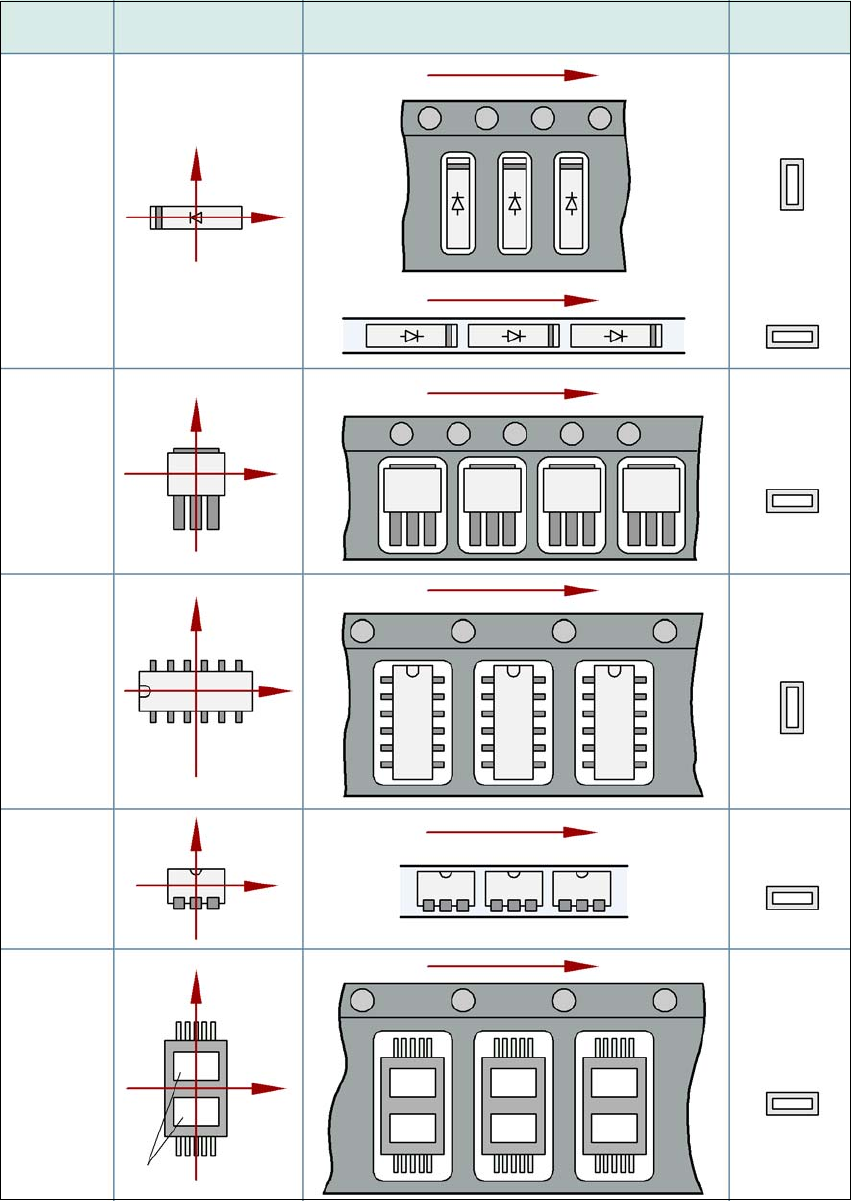

Fig. 5.13 - 1 Positionnement du composant et angle de prise
Composant
spécial
Magasin de
barres:
Composants
chip
polarisés
0402
2220
L'anode doit impérati-
vement être alignée sur
l'axe positif X.
Type de boî-
tier
Description 0°
Position dans le processus d'alimentation
Angle de prise /
angle des pip.
Bande:
SOT 23
Magasin de
barres:
Bande:
Bande:
SO-IC
DIL-IC
SOT 194
Bande:
Trous
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
345
5.14 Remettre des composants
Vous trouverez des informations sur le remplissage en composants avec et sans code-barres
dans l'aide en ligne.
→ Quant aux dérouleurs de bande, veiller à ce qu'une nouvelle bande soit raccordée au bon
moment, afin que les magasins ne soient jamais vides.
→ Cependant, ne pas raccorder les bandes trop tôt. En effet, si l'extrémité de l'ancienne bande
est déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la
bobine de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine
et se coincerait. Ceci occasionnerait des erreurs de prise et des temps d'arrêt machine im-
portants.
