Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 391 6.2.5 Adapter la st ation de coupla ge à la hauteur du convoyeur de CI Le dispos itif de rent rée des chariots de…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
390
Légende de la Fig. 6.2 - 4
, page 389.
(1) Voyant de contrôle pour l'alimentation en courant
(2) Bouton poussoir pour verrouiller et déverrouiller tous les magasins, disposés sur le chariot
des composants
(3) Tendeur horizontal pour immobiliser la table des composants - Levier en position "Fermé"
(4) Etiquette avec illustration des commutateurs S1 et S2 par rapport à l'adressage du bus CAN
(5) Commutateur S1 et S2 pour régler l'adresse du bus CAN
(6) Commutateur principal
(7) Bouton tournant de réglage de la pression de service
(8) Manomètre d'affichage de la pression de service
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
391
6.2.5 Adapter la station de couplage à la hauteur du convoyeur de CI
Le dispositif de rentrée des chariots des comp. de la station de couplage s'adapte sans grandes
manipulations aux hauteurs de convoyeur de CI de 830, 900, 930 et 950 mm.
6

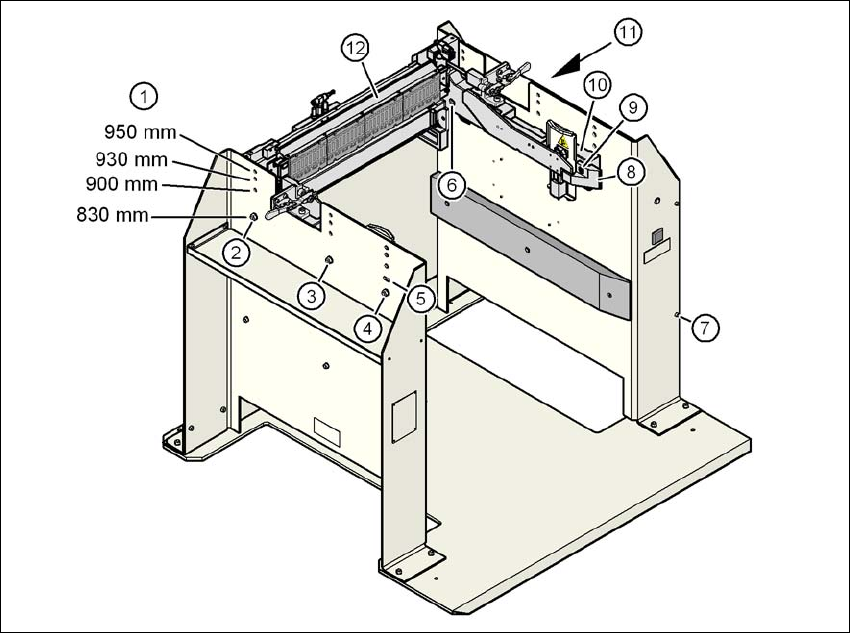

Fig. 6.2 - 5 Adapter le dispositif de rentrée des chariots des comp. aux hauteurs de convoyeur de CI
(1) Trous pour la hauteur du convoyeur de CI
(2) Ecrou hexagonal M8 et rondelle de calage, 2 exemplaires chacun
(3) Ecrou hexagonal M8 et rondelle de calage, 2 exemplaires chacun
(4) Ecrou hexagonal M8 et rondelle de calage, 2 exemplaires chacun
(5) Trou longitudinal pour le réglage en hauteur
(6) Vis à tête à six pans creux M8x40, 6 exemplaires
(7) Vis à tête à six pans creux M5x12, 4 exemplaires
(8) Coulisse
(9) Vis à tête à six pans creux M8x18, 2 exemplaires
(10) Partie latérale, dispositif de rentrée des chariots des comp.
(11) Revêtement de la station de couplage
(12) Unité de commande du magasin (UCM)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
392
6.2.5.1 Outils
Vous aurez besoin de l'outillage suivant pour le réglage en hauteur du dispositif de rentrée des
chariots des composants:
– Clé pour vis à tête à six pans creux, jeu
– Clé à fourche, SW 13
6.2.5.2 Modifier la configuration du dispositif de rentrée des chariots des composants et
l'adapter à d'autres hauteurs
AVERTISSEMENT 6
→ Coupez l'alimentation en courant de la station de couplage.
→ Coupez l'alimentation en air comprimé de la station de couplage
Le poids du dispositif de rentrée des chariots des comp. est d'env. 40 kg.
→ Si nécessaire, vous demanderez à une deuxième personne de vous aider lors du changement
de configuration.
→ Respectez le déroulement des étapes de travail décrites.
6.2.5.3 Adapter le dispositif de rentrée des chariots des comp. à une hauteur de 830 mm
ou 900 mm
6

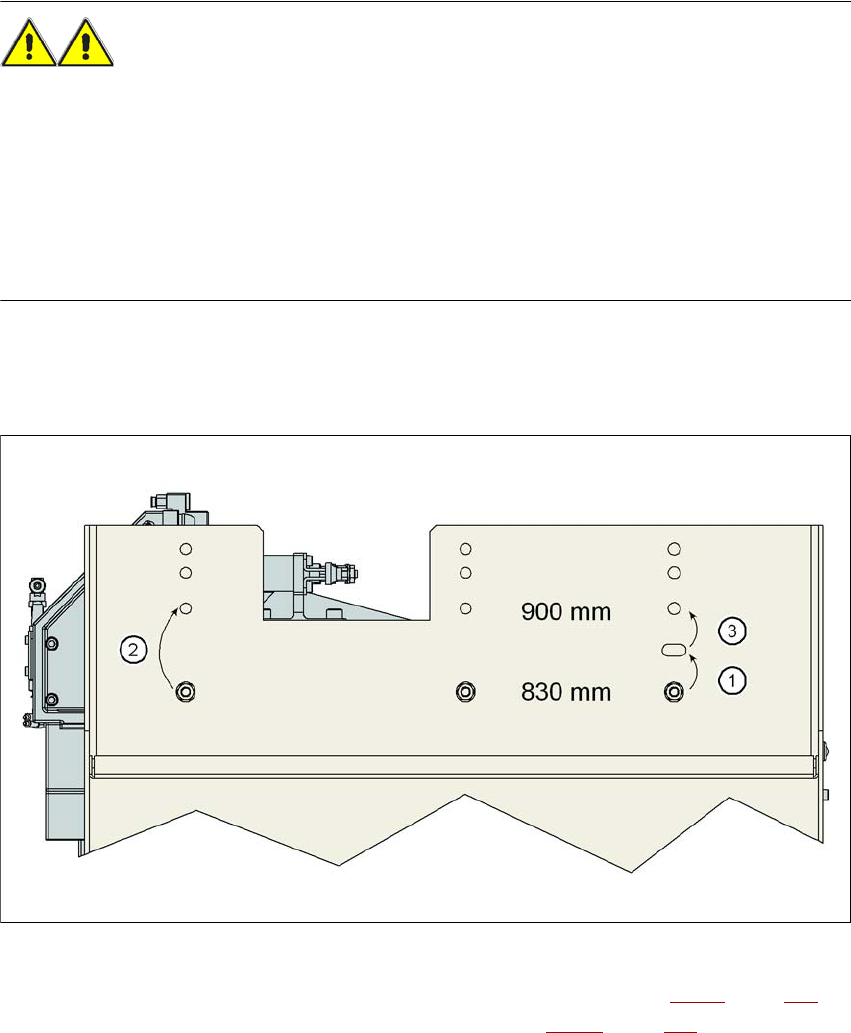

Fig. 6.2 - 6 Succession des opérations en cas de changement de configuration d'une hauteur de 830 mm à 900 mm
→ Desserrez les deux vis à tête à six pans creux M8x18 (pos. 9 dans la Fig. 6.2 - 5, page 391) et
enlevez les coulisses gauche et droite (pos. 8 dans la Fig. 6.2 - 5
, page 391).
