Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 271 4 Fig. 4.3 - 22 Monter le témoin lumineux (1) Témoin lumineux (2) T rou pour le témoin lumineux (3) T rou pour la…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
270
4
→ Contrôlez les positions du commutateur de S1
1: ARRET
2: Non utilisé
4.3.13.3 Monter l'unité d'axes X4I, X4, X3 (portique 1 et portique 4)
→ Soulevez l'unité d'axes prudemment sur le rail du kit de montage.
→ Veillez à ne pas écraser de câble.
→ Insérez l'unité d'axes dans le kit de montage jusqu'à la butée.
→ Bloquez l'unité d'axes avec la vis à tête cylindrique.
→ Insérez le capot en macrolon.
→ Fixez le câble de prise de terre sur les portes (pos. 2 dans la Fig. 4.3 - 15
, page 256), comme
le montre la Fig. 4.3 - 16
page 259.
→ Verrouillez les portes.
4.3.13.4 Monter les tôles latérales
→ Fixez le câble de prise de terre sur chaque tôle latérale (pos. 6 dans la Fig. 4.3 - 15, page
256
), comme cela est représenté dans la Fig. 4.3 - 16, page 259.
→ Fixez la tôle latérale avec, respectivement, 6 vis à tête cylindrique sur le bâti de la machine.
4.3.14 Monter le témoin lumineux
→ Reliez les câbles des témoins lumineux aux câbles de la machine de base.
→ Introduisez le témoin lumineux dans le trou (pos. 2 dans la Fig. 4.3 - 22
, page 271) jusqu'à
ce que le tuyau du témoin lumineux se dresse suffisamment dans la borne, située au-des-
sous.
→ Serrez à fond la vis à tête à six pans creux, qui se trouve au-dessous du trou (pos. 3 dans la
Fig. 4.3 - 22
, page 271).
X09_3tq X09_3tq 03050886 Encliqueter fiche mâle
X10_3tq X10_3tq 03050885 Encliqueter fiche mâle
X11_3tq X11_3tq 03050916 Encliqueter fiche mâle
X12_3tq X12_3tq 03050915 Encliqueter fiche mâle
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Visser à fond
Unité d'axes fiche
mâle
Câble de raccordement Nota
Fiche mâle Câble
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
271
4

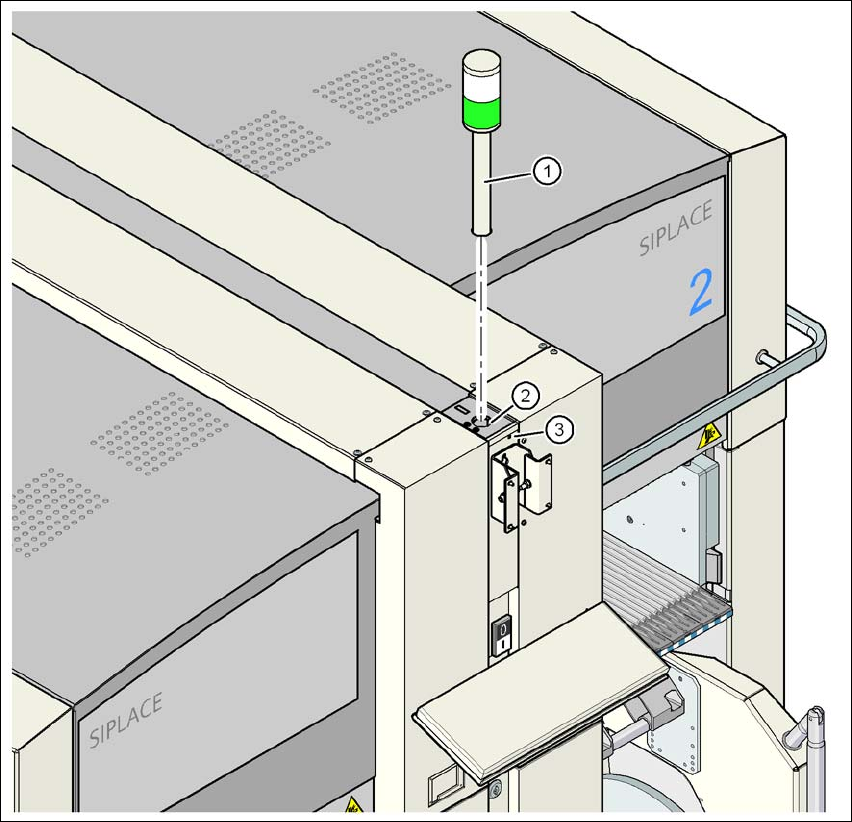

Fig. 4.3 - 22 Monter le témoin lumineux
(1) Témoin lumineux
(2) Trou pour le témoin lumineux
(3) Trou pour la vis d'arrêt
4.3.15 Fixer les moniteurs
→ Fixez les moniteurs et raccordez les câbles.
→ Inspectez les raccords de câbles.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
272
4.3.16 Mesures de distance des pieds de la machine et des bords fixes du
convoyeur de CI
4.3.16.1 Mesures de distance des pieds de la machine et du bord fixe droit de convoyage
du convoyeur simple de CI
4

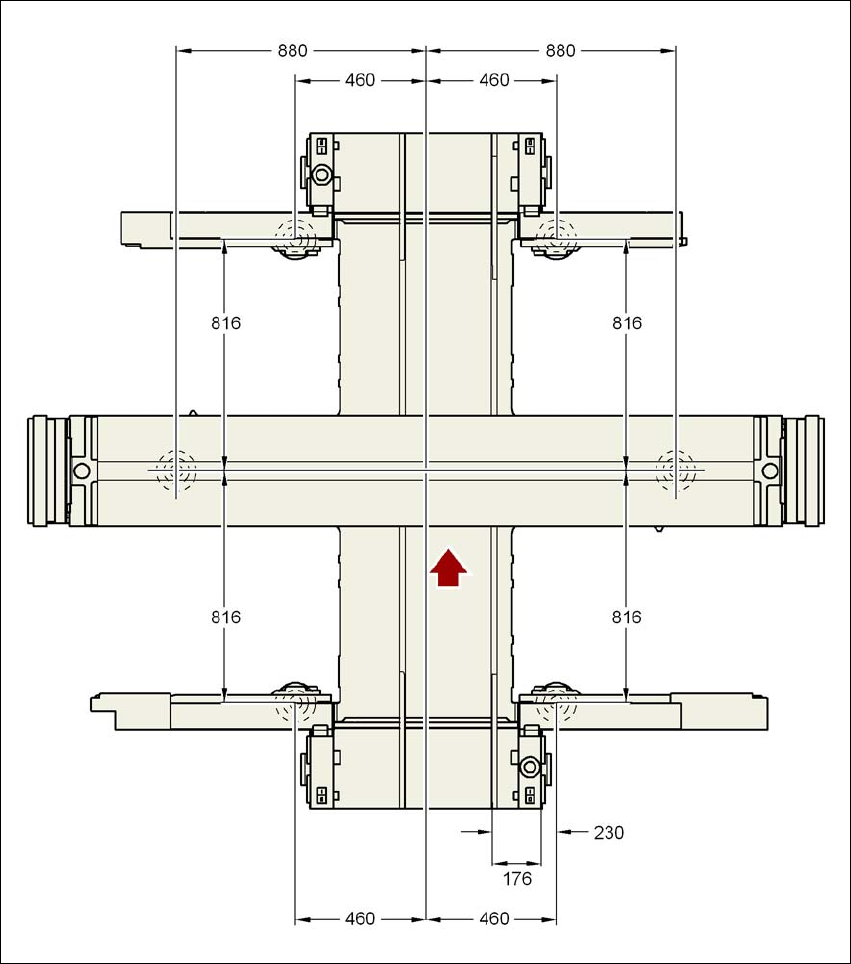

Fig. 4.3 - 23 Mesures de distance des pieds de la machine et du bord droite fixe de convoyage du convoyeur simple
de CIe n millimètres - Largeur standard du convoyeur
