4.3.20 Enlever l'agent anticorrosion des rails de guidage
Les automates ont été traités avec un agent anticorrosion en vue de leur livraison.
ATTENTION 4
– Enlevez donc la protection contre la corrosion de tous les axes et paliers, lorsque vous dé-
placez les axes de la machine pour la première fois, lors de la mise en service.
– Regraissez tous les axes et paliers avec la graisse, décrite dans la notice de maintien en état.
Si l'agent anticorrosion se mélange avec la graisse des paliers des axes, ceci peut provoquer une
diminution considérable de la durée de vie des paliers et des rails de guidage.
ATTENTION 4
Lors du nettoyage des rails de guidage et des échelles, il ne faut en aucun cas que de l'alcool
parvienne dans les chariots de guidage. L'alcool détruit la graisse des paliers, contenue dans les
chariots de guidage.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
285
4.4 Adapter les chariots des composants à la hauteur
du convoyeur de CI
Le chariot des composants pour les magasins X se règle sans grand effort sur les hauteurs de
convoyage de circuits imprimés suivantes:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (hauteur standard)
950 mm ± 15 mm (hauteur SMEMA) 4
4

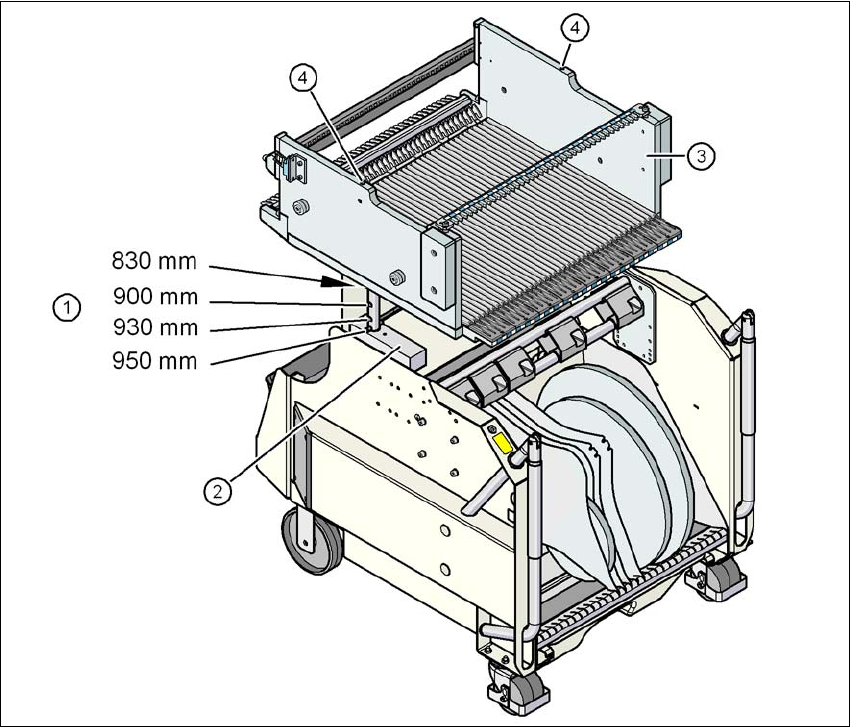

Fig. 4.4 - 1 Chariot des composants (SIPLACE série X) avec une hauteur du convoyeur de CI de 950 mm
(1) Trous pour les hauteurs du convoyeur de CI de 900, 930 et 950 mm dans les colonnes de
guidage.
Pour une hauteur du convoyeur de 830 mm, la table des composants repose sur le bloc (2).
(2) Bloc
(3) Table des composants
(4) Trous M8, destinés à fixer l'auxiliaire de montage
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
286
4.4.1 Remarques d'avertissement
AVERTISSEMENT 4
Seuls les techniciens AS ASM ou des personnes certifiées sont habilités au réglage de la hauteur
des chariots de composants.
→ A cet effet, tenez compte des consignes de lutte contre les accidents en vigueur.
→ Enlevez tous les magasins de la table des composants, si vous voulez régler la table des
composants en hauteur.
4.4.2 Outils et moyens auxiliaires
Pour le réglage en hauteur des chariots des composants, vous aurez besoin des outils et moyens
auxiliaires:
– Marteau
– Chasse-goupille, 8 mm
– Auxiliaire de montage (n° d'article 03015976-xx)
– Mécanisme de levage, destiné à soulever la table du chariot des composants, force portante:
au moins 80 kg
4.4.3 Changer la hauteur des chariots des composants
AVERTISSEMENT 4
→ Enlevez tous les magasins de la table des composants.
→ Pour effectuer le réglage en hauteur, montez l'auxiliaire de montage sur la table des compo-
sants. Il empêche les déformations de la table des composants, lorsque la table est soulevée
ou abaissée.
→ Fixez l'auxiliaire de montage (pos. 1 dans la Fig. 4.4 - 2
, page 287) avec les deux vis à tête
à six pans creux M8 x 50 (pos. 3 dans la Fig. 4.4 - 2
, page 287) sur la table des composants
(pos. 4 dans la Fig. 4.4 - 2
, page 287).
→ Suspendez le crochet du mécanisme de levage dans l'oeillet (pos. 2 dans la Fig. 4.4 - 2
, page
287
).
→ Soulevez quelque peu la table du chariot des composants, jusqu'à ce que les goupilles spi-
ralées soient dégagées (pos. 6 dans la Fig. 4.4 - 2
, page 287).
→ Repoussez prudemment les goupilles spiralées des deux côtés à l'aide du chasse-goupille.
