Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 54 2.2.4.1 Signal de danger W sur l'aliment ation électrique Fig. 2.2 - 7 Signal de danger W sur l'alimenta…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
53
2.2.4 Signaux de danger sur l'alimentation électrique
2
Pos. W206 dans la Fig. 2.2 - 6, page 53, n° d'article 03009345-01 (nombre par automate: 1) et
Pos. W1
Fig. 2.2 - 6 Signal de danger W206 sur la prise de service X102 et W1 sur l'interrupteur principal Q1
Pos. W206, n° d'article 03009345-01
Pos. W1, signal de danger sur l'interrupteur principal Q1
TENSIONS DANGEREUSES!
Les pièces matérialisées sont sous tension même en cas de mise
hors circuit à l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter la ma-
chine du réseau
Secteur NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
54
2.2.4.1 Signal de danger W sur l'alimentation électrique

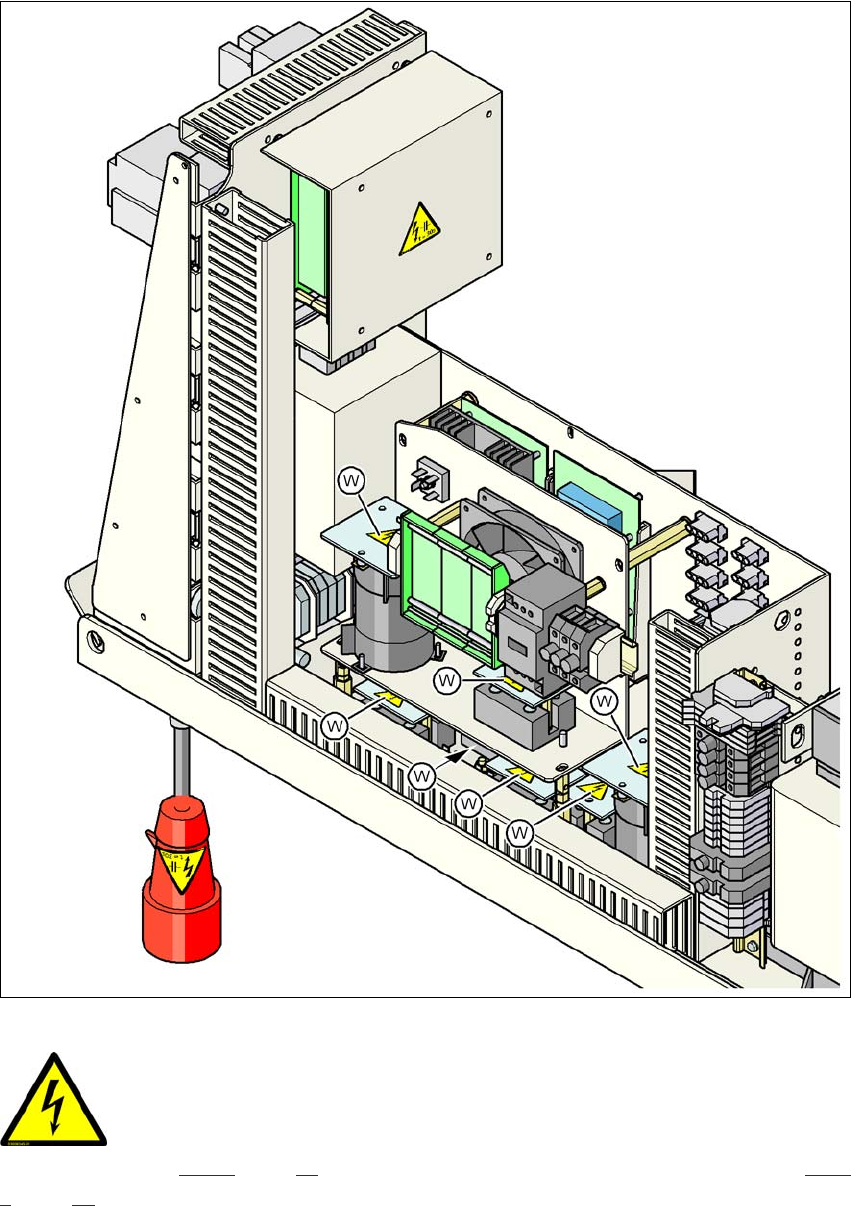

Fig. 2.2 - 7 Signal de danger W sur l'alimentation électrique
2
Pos. W dans la Fig. 2.2 - 7, page 54 (nombre par alimentation électrique: 8), voir aussi Fig. 2.2 -
8, page 55.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
55
2.2.4.2 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les
servo-amplificateurs
Fig. 2.2 - 8 Signal de danger W sur le capot au-dessus de l'alimentation électrique pour les servo-amplificateurs
2
Pos. W dans la Fig. 2.2 - 8, page 55 (nombre par alimentation électrique: 8), voir aussi Fig. 2.2 -
7, page 54.
2.2.4.3 Signal de danger W207
2
2
2
TENSION DE RESEAU!
Couper le courant à l'interrupteur principal et attendre 30 secon-
des jusqu'à ce que les condensateurs se soient déchargés.
Secteur NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
