Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
339
5.11 Prêter attention aux affichages LCD et aux afficha-
ges de statut sur le magasin X
Pour la signalisation des états de fonctionnement, les magasins X ont un affichage du statut mul-
ticolore (pos. 6 dans la Fig. 5.11 - 1
) et, pour afficher les textes, un écran à cristaux liquides (pos.
1 dans la Fig. 5.11 - 1
).
5

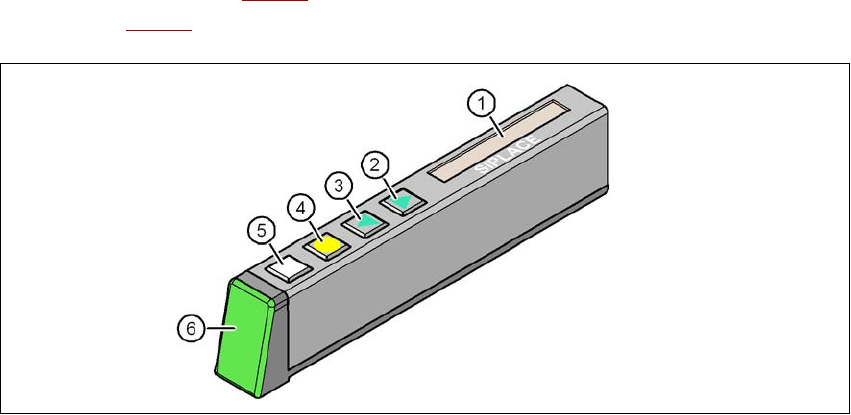

Fig. 5.11 - 1 Touches, écrans à cristaux liquides et affichages de statuts sur le magasin X
(1) Ecran à cristaux liquides
(2) Touche AVANT
(3) Touche ARRIERE
(4) Touche FILM
(5) Touche INITIALISATION
(6) Affichage du statut, multicolore
5.11.1 Affichage du statut
–Vert:
le magasin est prêt à fonctionner et fait partie de la configuration actuelle.
– Orange:
un avertissement est annoncé. Le texte de l'avertissement apparaît sur l'écran à cristaux li-
quides.
– Rouge:
un défaut de fonctionnement est intervenu. Le message d'erreur s'affiche sur l'écran à cris-
taux liquides.
– Eteint:
le magasin ne fait pas partie de la configuration actuelle.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
340
NOTA 5
Le contrôleur de machine éteint l'affichage du statut des magasins, qui ne sont pas englobés
dans la configuration. Par voie de conséquence, l'état "DEL éteinte" n'existe que quand un ordre
a été paramétré sur la ligne par le système de programmation. Ceci facilite, pour l'opérateur,
l'inspection des magasins, puisqu'il ne doit faire attention qu'aux magasins, qui sont englobés
dans la configuration.
Lors du processus de configuration lui-même - pas d'information de configuration à la station,
pas d'ordre de SIPLACE Pro envoyés à la station / la ligne - la DEL de chaque magasin est acti-
vée après la mise en place. L'opérateur est, ainsi, informé si tout est en ordre.
5.11.2 Ecran à cristaux liquides
Dans les tableaux suivants, vous trouverez le texte de l'écran à cristaux liquides, la couleur et le
mode de l'affichage du statut, la signification et les mesures à prendre pour éliminer les erreurs.
5.11.2.1 Avertissements et solutions
5
5
5.11.2.2 Messages d'erreurs et solutions
5
Texte de
l'écran à
cristaux liquides
Affichage
du statut
Signification Elimination des incidents
Remove Foil
(Enlever film)
Orange Une fonction a été choisie,
qui n'est pas admise, lorsque
le film de recouvrement est
tendu (la coulisse du film est
enfoncée vers le bas).
Lorsque la fonction souhaitée doit être exé-
cutée, enlever le film de l'appariement de
roues dentées et le découper, pour que la
coulisse du film soit tendue
Texte de
l'écran à
cristaux liquides
Affichage
du statut
Signification Elimination des incidents
Néant Rouge,
clignotant
Le logiciel du magasin ne se
branche pas sur l'application
Recharger le logiciel d'application
Charger le logiciel du magasin
Handle --->>
(Poignée --->>)
Rouge Le magasin a été activé mais
la poignée de prélèvement
n'est pas encore insérée
Insérer la poignée de prélèvement
Low Voltage
(Sous-tension)
Orange La tension d'alimentation 24
V n'a pas dépassé le seuil de
mise en circuit après la mise
sous tension
Examiner l'alimentation en courant
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
341
Low Voltage
(Sous-tension)
Rouge La tension d'alimentation 24
V a dépassé le seuil de mise
en circuit et est, en consé-
quence, en chute
Examiner l'alimentation en courant
Feed Timeout
TransTimeout
(Erreur de temps
lors du cycle de
convoyage des
bandes)
Rouge Le cycle de convoyage de
bandes n'a pas été terminé
correctement dans les limi-
tes du temps paramétré (dé-
passement du temps alloué
de la fonction "Alimentation")
Rouleau de bandes coincé dans le conte-
neur?
Composant coincé dans la zone de prise
entre bande et fenêtre des composants?
Quand la dureté a été supprimée, déclen-
cher à nouveau le convoyage par l'intermé-
diaire des touches de direction. Le magasin
emmène le convoyeur défectueux jusqu'au
bout et se remet, ensuite, en position
Foil Torn
(Film déchiré)
Rouge Le film n'a pas été tendu
dans les limites du temps pa-
ramétré
Le film est probablement déchiré. Réinsérer
le film et le retendre
Foil PeelErr
(Erreur lors du ti-
rage du film)
Rouge Le film n'est pas tiré, bien
que la bande soit convoyée
Le film de recouvrement s'est, probable-
ment, coincé sous la fenêtre de prise et n'a
pas été tiré correctement
Foil Jam
(Bourrage de film)
Rouge Moteur du film bloqué Roues dentées d'arrêt bloquées par le film?
=> enlever le film
EEP-WriteErr
(Erreur dans la
sauvegarde de
données dans
l'EEPROM)
Rouge La sauvegarde de données
dans l'EEPROM n'a pas été
effectuée correctement
Enlever la bande (la bande peut être retirée
en appuyant sur les touches de direction ou
après avoir soulevé la fenêtre de prise.
Confirmer l'erreur, en appuyant sur la tou-
che INITIALISATION. Confirmer ensuite
l'invitation à effectuer un test des référen-
ces, en appuyant sur la touche jaune.
EEP-ReadErr
(Erreur lors de la
lecture de l'EE-
PROM)
Rouge Les données de l'EEPROM
n'ont pas été lues correcte-
ment
EEP-DataErr
(Erreur lors de la
sauvegarde des
données dans
l'EEPROM)
Rouge La sauvegarde de données
dans l'EEPROM n'a pas été
effectuée de manière com-
plète
Référence o
Reference o
Rouge Il n'y a plus d'information sur
la position de l'entraînement
de la bande
Enlever la bande (la bande peut être sortie
en appuyant sur les touches de direction ou
être retirée après avoir soulevé la fenêtre de
prise). Lancer ensuite le test des référen-
ces, en appuyant sur la touche "Film".
CAN BusError
(Erreur de bus
CAN)
Rouge Erreur de bus CAN Désactiver et réactiver, examiner l'interface
du guide d'ondes optiques
Texte de
l'écran à
cristaux liquides
Affichage
du statut
Signification Elimination des incidents
