Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 403 6.3.6 Dimensions de l'automate X3 avec CDP AM 6 6 6 6 Fig. 6.3 - 4 Dimensions de l'automate X3 avec cha…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
402
6.3.5 Dimensions de l'automate X4 avec CDPAM
6
6

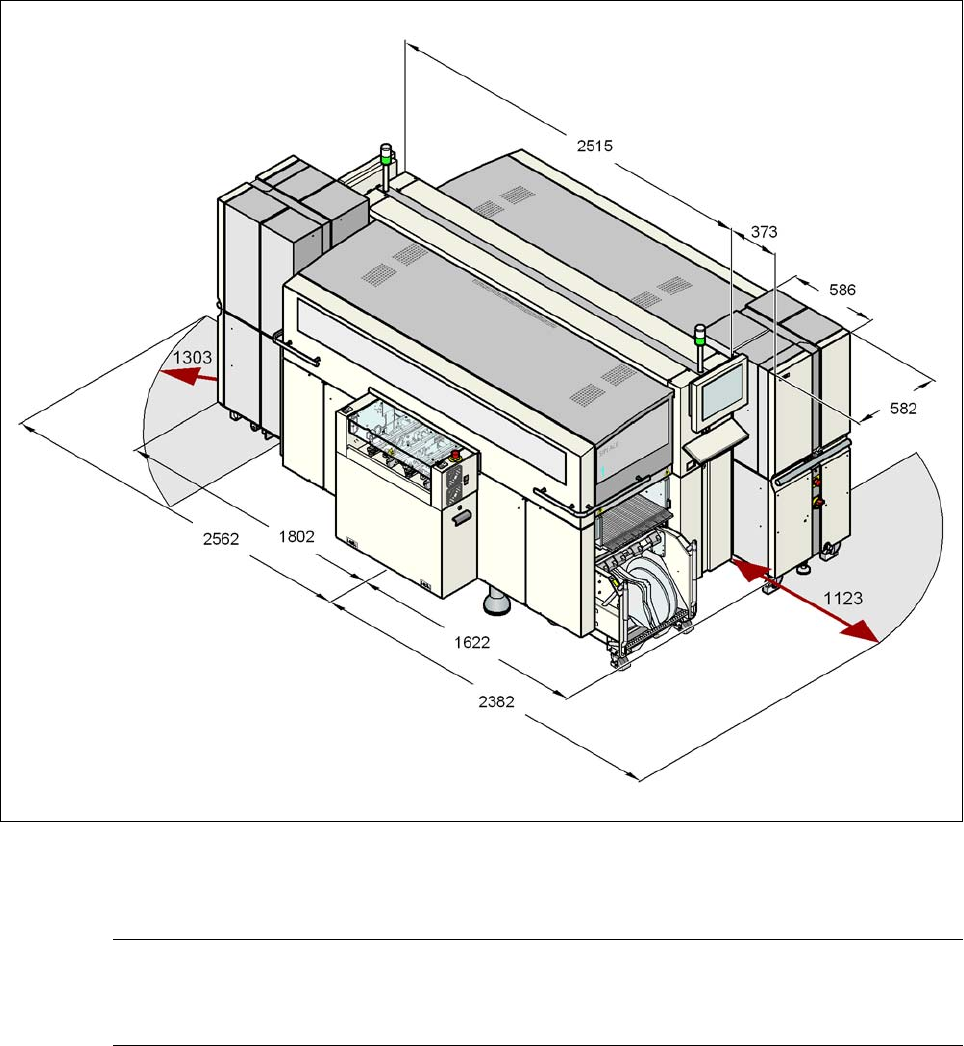

Fig. 6.3 - 3 Dimensions de l'automate X4 avec changeur de plateau alvéolé matriciel en millimètres
6
NOTA 6
Aux emplacements 2 et 4, on peut aussi coupler, à la place d'un chariot des composants, un
changeur de plateau alvéolé matriciel.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
403
6.3.6 Dimensions de l'automate X3 avec CDPAM
6
6
6
6

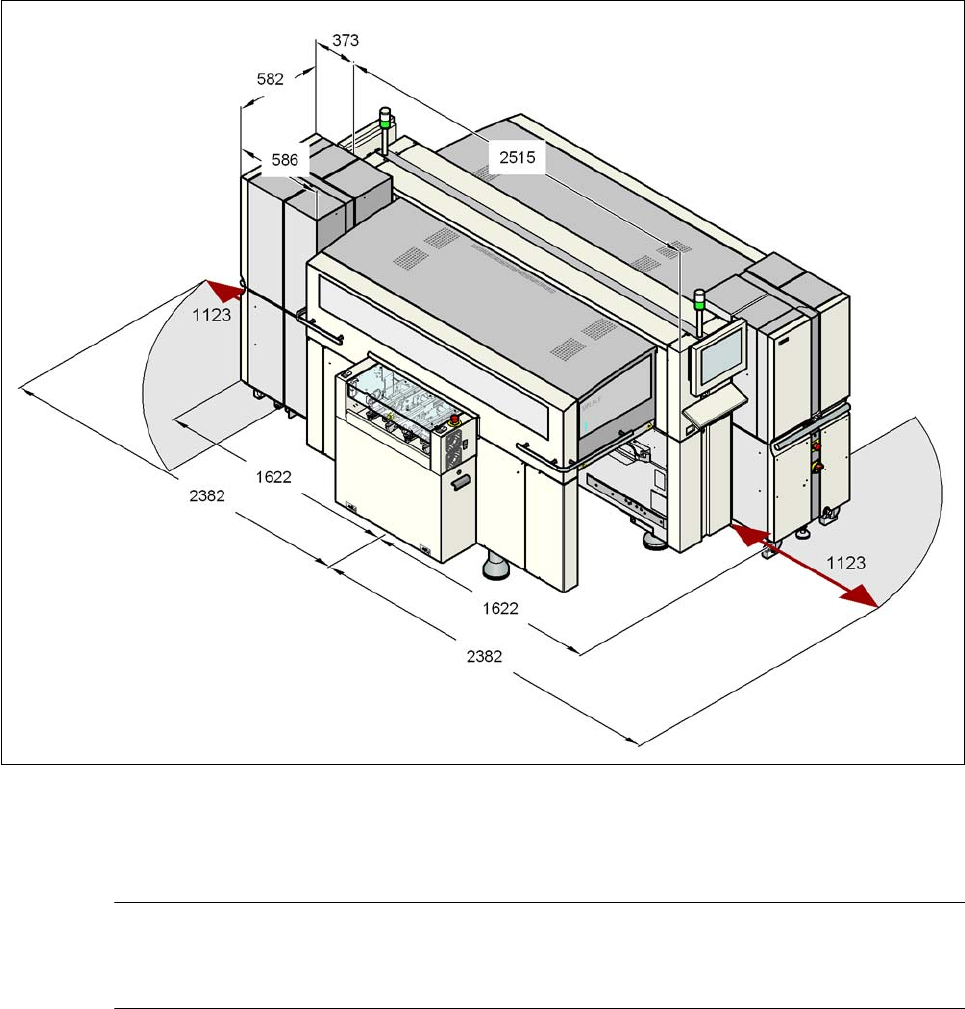

Fig. 6.3 - 4 Dimensions de l'automate X3 avec changeur de plateau alvéolé matriciel en millimètres
NOTA 6
Aux emplacements 2 et 4, on peut aussi coupler, à la place d'un chariot des composants, un
changeur de plateau alvéolé matriciel.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
404
6.3.7 Dimensions de l'automate X2 avec CDPAM
6
6
6
6
Fig. 6.3 - 5 Dimensions de l'automate X2 avec changeur de plateau alvéolé matriciel en millimètres
6
NOTA 6
Aux emplacements 2 et 4, on peut aussi coupler, à la place d'un chariot des composants, un
changeur de plateau alvéolé matriciel.
