Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 76 2.6.2 Commut ateur et touche sur l'automate 2.6.2.1 Position des commut ateurs et des touches sur l'auto…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
75
de l'automate par le côté. Les deux volets des capots (pos. 3 et 4), situés au-dessus du convoyeur
d'entrée et de sortie du convoyeur de CI assurent l'accès au convoyeur de CI.
Fonctionnement 2
Si l'un des capots de protection est tourné vers le haut ou que l'un des volets des capots, disposé
sur le convoyeur de CI, est levé, l'alimentation en courant des axes des portiques est immédiate-
ment interrompue. Les axes des portiques s'arrêtent. Le message "Fermer capot" est émis à
l'écran.
→ Fermez les capots de protection et appuyez sur l'un des boutons-poussoirs de démarrage
(pos. 1 dans la Fig. 2.6 - 2
), pour poursuivre le report.
2

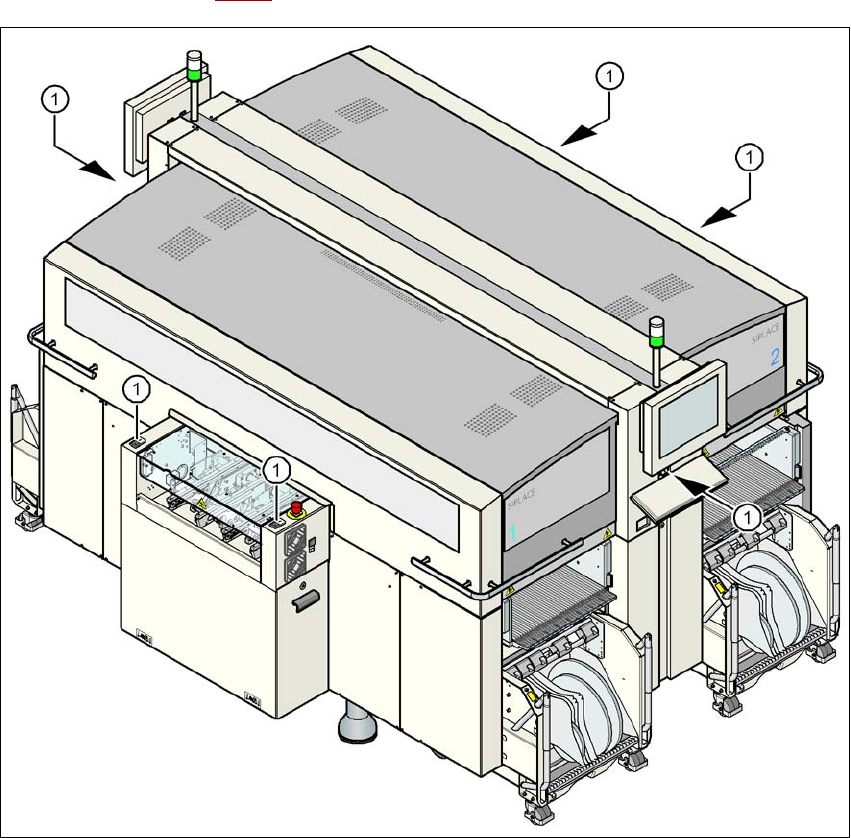

Fig. 2.6 - 2 Position des boutons-poussoirs de démarrage (blancs) sur l'automate
(1) Touche de démarrage (blanche) sur l'automate
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
76
2.6.2 Commutateur et touche sur l'automate
2.6.2.1 Position des commutateurs et des touches sur l'automate
2
Fig. 2.6 - 3 Position des commutateurs et des touches - Regard sur le côté sortie de CIs
(1) Interrupteur principal
(2) Touche d'arrêt (noire) sur le panneau de commande sur le côté de l'alimentation électrique
(3) Touche de démarrage (blanche) sur le panneau de commande du côté de l'alimentation élec-
trique
(4) Compteur de composants sur le panneau de commande du côté de l'alimentation électrique
(5) Bouton-poussoir d'ARRET D'URGENCE sur le côté sortie
(6) Touche de démarrage (blanche) sur le côté sortie
(7) Touche d'arrêt (noire) sur le côté sortie
(8) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 2
(9) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 3
(T) Sens du convoyage des CI
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
77
2
Fig. 2.6 - 4 Position des commutateurs et des touches - Regard sur le côté entrée des CIs
(1) Bouton-poussoir d'ARRET D'URGENCE sur le côté entrée
(2) Touche de démarrage (blanche) su le côté entrée
(3) Touche d'arrêt (noire) sur le côté entrée
(4) Touche de démarrage (blanche) sur le panneau de commande du côté du dispositif d'air
comprimé
(5) Touche d'arrêt (noire) sur le panneau de commande du côté du dispositif d'air comprimé
(6) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 1
(7) Touche (noire) en vue du couplage et découplage du chariot des composants,
emplacement 4
(T) Sens du convoyage des CI
