Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 204 3.10.6 T able des compo sants SIPLACE série X Les magasins sont déposés, avec leur guide coulissant sur l'au…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
203
3.10.5 Dimensions du chariot des composants, SIPLACE série X
3
Fig. 3.10 - 5 Dimensions du chariot des composants, SIPLACE série X, toutes les mesures en millimètres
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
204
3.10.6 Table des composants SIPLACE série X
Les magasins sont déposés, avec leur guide coulissant sur l'auxiliaire d'insertion (pos. 1 dans la
Fig. 3.10 - 6
). Lors de l'introduction, le magasin glisse, avec ses coulisses (pos. 12 et 13 dans la
Fig. 3.9 - 2
, page 175) sur le profil de guidage (pos. 2 dans la Fig. 3.10 - 6) jusqu'à la barre de
butée (pos. 4 dans la Fig. 3.10 - 6
). Un trou de centrage (pos. 5 dans la Fig. 3.10 - 6) situé sur la
barre de butée, recueille la goupille de centrage "Avant" (pos. 4 dans la Fig. 3.9 - 1
, page 174) du
magasin X. En même temps, le cliquet de verrouillage (pos. 1 dans la Fig. 3.10 - 7
, page 205) de
la table des composants s'encliquète sur le galet de verrouillage (pos. 1 dans la Fig. 3.9 - 1
, page
174
) du magasin. La goupille de centrage "Arrière" (pos. 12 dans la Fig. 3.9 - 1, page 174) située
sur la face supérieure du magasin, est recueillie par l'évidement de la barre de centrage (pos. 3
dans la Fig. 3.10 - 6
).
3

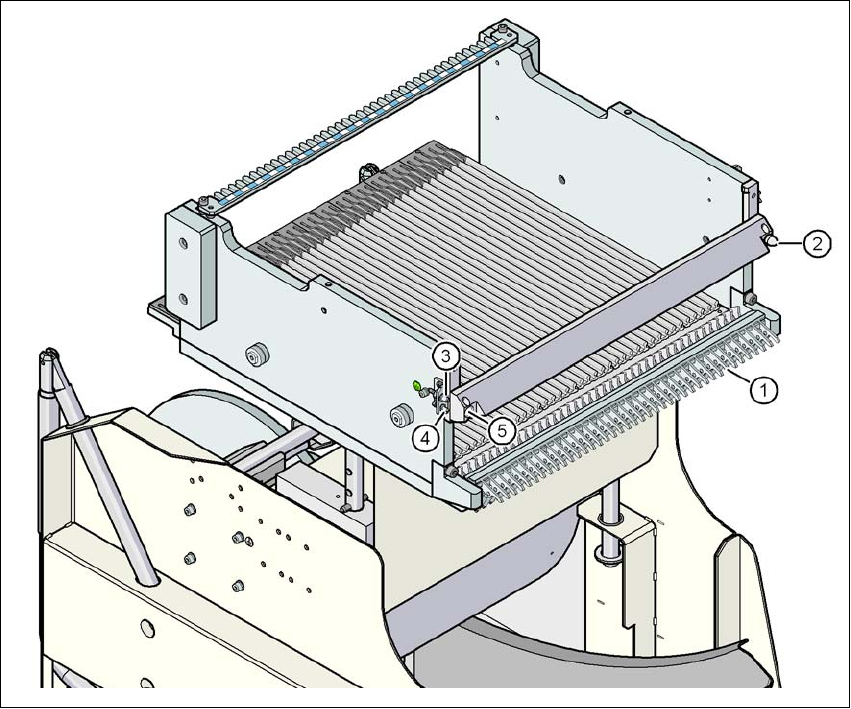

Fig. 3.10 - 6 Table des composants, SIPLACE série X, vue de derrière
(1) Auxiliaire d'insertion
(2) Profil de guidage (-profil)
(3) Barre de centrage, destinée à recueillir la goupille de centrage "Arrière" des magasins X
(4) Barre de butée
(5) Trous de centrage
(6) Languette de commutation du commutateur de sécurité du circuit d'ARRET D'URGENCE
(7) Protection anti-intervention
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
205
3
Fig. 3.10 - 7 Table des composants, SIPLACE série X, vue de la face avant
(1) Cliquets de verrouillage
(2) Goupille de centrage sur la table des composants
(3) Couplage de l'air comprimé
(4) Broche de mise à la terre
(5) Trou de centrage sur la table des composants
