Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
256
4.3.10 Monter le kit de montage sur le côté entrée des CI
4.3.10.1 Outils
– Clés mâles à six pans, DIN 911, jeu
– Clé de la machine
4.3.10.2 Montage
4

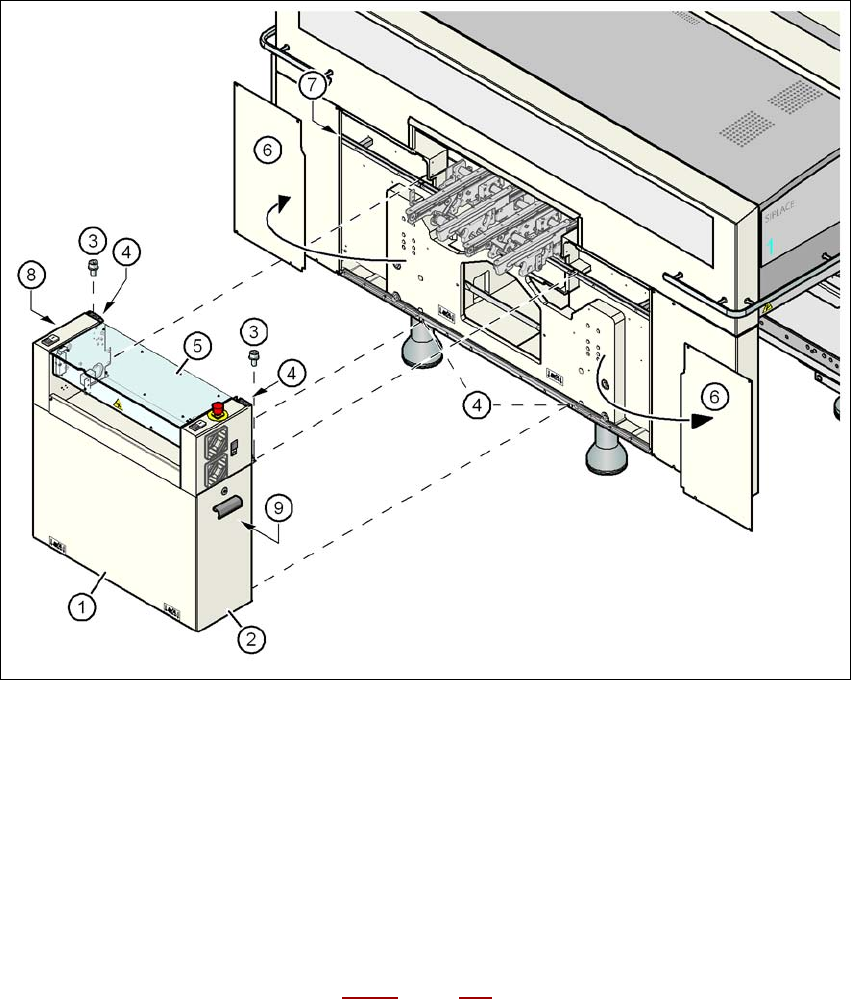

Fig. 4.3 - 15 Monter le kit de montage sur le côté entrée des CI
(1) Kit de montage
(2) Portes
(3) Vis à tête cylindrique DIN 912, M6 x 16 et rondelle
(4) Raccordement à la terre
(5) Capot du convoyeur
(6) Tôle latérale, démontée
(7) Barre enfichable
(8) Rack du boîtier - PC (voir Section 4.3.12
, page 265)
(9) Unité d'axes (X4I, X4, X3: portiques 1 et 4)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
257
→ Enlevez les deux tôles latérales (pos. 6 dans la Fig. 4.3 - 15, page 256).
ATTENTION 4
Ne dévissez pas les trois vis inférieures de manière identique mais contentez-vous de les
desserrer, pour que la tôle latérale ne tombe pas.
→ Détachez le câble de prise de terre de la tôle latérale.
→ Enlevez les deux portes (pos. 2 dans la Fig. 4.3 - 15
, page 256) du kit de montage (pos. 1).
NOTA: 4
Pour éviter des détériorations, nous recommandons qu'une deuxième personne prête son
concours lors du montage du kit de montage.
→ Déposez le rack du boîtier - PC
a
(pos. 8 dans la Fig. 4.3 - 15, page 256) et l'unité d'axes (pos.
9 dans la Fig. 4.3 - 15
, page 256) sur le côté de l'automate, pour avoir suffisamment d'espace
pour le montage du kit de montage (pos. 1 dans la Fig. 4.3 - 15
, page 256).
→ Veillez à ce que les câbles de raccordement au rack du boîtier - PC et à l'unité d'axes ne
soient pas tendus.
→ Soulevez le kit de montage (pos. 1 dans la Fig. 4.3 - 15
, page 256) sur le bâti de la machine
et positionnez-le de sorte que les coudes de montage portent sur la barre enfichable (pos. 7
dans la Fig. 4.3 - 15
, page 256).
ATTENTION 4
Veillez à ce que le kit de montage ne heurte pas l'arbre hexagonal du convoyeur de CI et ne
soit pas faussé à cette occasion.
→ Fixez le kit de montage avec 4 vis à tête cylindrique M6x16 et 4 rondelles (pos. 3 dans la Fig.
4.3 - 15
, page 256).
a) voir Section 4.3.12, page 265
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
258
4.3.10.3 Fixer la coulisse de l'arbre hexagonal
→ Dans le cas du convoyeur simple, fixez une coulisse de l'arbre hexagonal (pos. 8 dans la Fig.
4.3 - 14
, page 254) sur le kit de montage avec respectivement deux vis à tête cylindrique M6
x 16 et des rondelles.
→ En ce qui concerne le convoyeur double, fixez deux coulisses de l'arbre hexagonal (pos. 8
dans la Fig. 4.3 - 14
, page 254) sur le kit de montage avec respectivement deux vis à tête
cylindrique M6 x 16 et des rondelles.
4.3.10.4 Etablir les jonctions de câbles - Kit de montage sur le côté entrée des CI
4
Côté gauche du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Touches de démarrage et d'arrêt
Commutateur, capot du convoyeur de CI
X61/03020410 X61/03002537
Interrupteur du capot de protection, emplacement 4
X54/03020409 X54/03002540
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 4
X242/03021056 X242/03021054
Côté droit du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Bouton-poussoir d'ARRET D'URGENCE
Touches de démarrage et d'arrêt
X64/03020687 X64/03002538
Interrupteur du capot de protection, emplacement 1
X51/03020409 X51/03002539
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 1
X212/03021056 X212/03021051
