3.8.5 Caméra CI, type 34, numérique
3.8.5.1 Structure
3

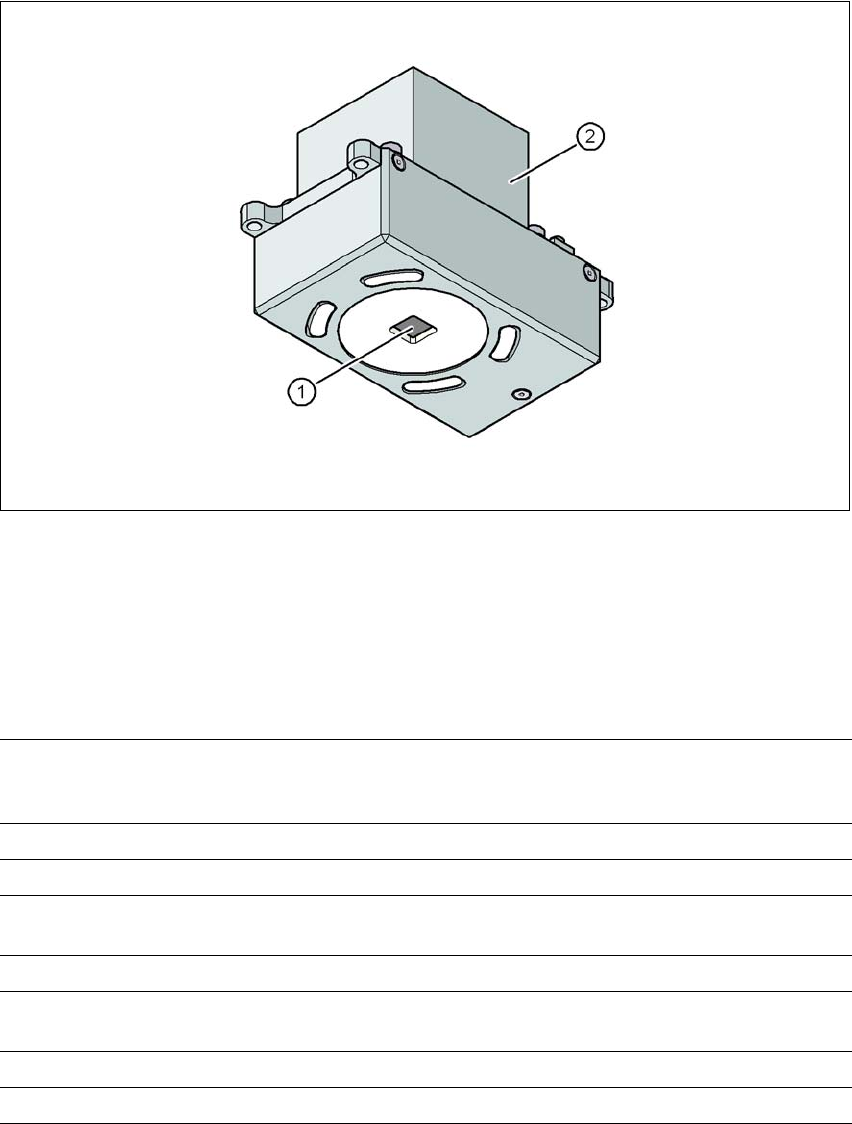

Fig. 3.8 - 6 Caméra CI, type 34, numérique
(1) Optique de la caméra CI et éclairage
(2) Amplificateur de caméra
3.8.5.2 Caractéristiques techniques
3
Marques d'ajustage CI Jusqu'à 3 (circuits séparés et cartes multiples),
jusqu'à 6 dans l'option "CI long" (les marques optionnelles sont
affichées par l'optimisation).
Marques d'ajustage locales Jusqu'à 2 par CI (peuvent être de type différent)
Mémoire de la bibliothèque Jusqu'à 255 types de marques d'ajustage par circuit séparé
Traitement de l'image Méthode de détection de bord (Caractéristique singulière) sur la
base des valeurs de gris
Type d'éclairage Lumière incidente (3 plans librement programmables)
Temps de reconnaissance par
marque / Mauvaise marque
20 ms - 200 ms
Champ de vision 5,78 x 5,78 mm²
Distance du plan focal 28 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
170
3.8.6 Critères des marques d'ajustage
3
3.8.7 Critères du point d'encre
3
Déterminer 2 marques
Déterminer 3 marques
Position X / Y, angle de torsion de l'étirage du CI central
en plus: cisaillement, étirage séparé dans les sens X et Y
Formes des marques Marques synthétiques: cercle, croix, carré, rectangle, losange;
contours circulaires, carrés et rectangulaires, double croix
Echantillon: au choix
Surface des marques
Cuivre
Etain
Sans oxydation et réserve de soudure
Voilement 1/10 de la largeur de la structure, respectivement
bon contraste par rapport à l'environnement
Mesures des marques synthétiques
Taille min. X / Y pour le cercle et le rectangle:
Taille min. X / Y pour l'anneau du cercle et le cadre du rectangle:
Taille min. X / Y pour la croix:
Taille min. X / Y pour la double croix:
Taille min. X / Y pour le losange:
Largeur min. du cadre pour l'anneau du cercle et le cadre du
rectangle:
Largeur des barres / écart min.entre barres pour la croix, la
double croix:
Taille max. X / Y pour toutes les formes de marque:
Largeur max. des barres pour la croix, la double croix:
Tolérances min. en général:
Tolérances max. en général:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2 % de la dimension nomi-
nale
20 % de la dimension no-
minale
Mesures des échantillons
Taille min.
Taille max.
0,5 mm
3 mm
Environnement des marques Espace libre autour de la marque d'ajustage non nécessaire,
quand il ne se trouve aucune structure de marque similaire à
l'intérieur du champ de recherche.
Méthodes - Procédé de reconnaissance des marques synthétiques
- Valeur de gris moyenne
- Méthode de l'histogramme
- Adaptation du modèle
Taille des formes ou des struc-
tures de marques
Marques synthétiques
Autres procédés
Mesures des marques synthétiques: voir Section 3.8.6
Critères
des marques d'ajustage, page 170.
min. 0,3 mm
max. 5 mm
Matériau des capots Couvre bien
Temps de reconnaissance Suivant la méthode 20 ms - 0,2 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
171
3.9 Magasins X
Les caractéristiques essentielles des magasins X SIPLACE sont la haute précision de la position
de prise, la programmabilité en ligne, les affichages de statut sur un écran à cristaux liquides et
un maniement simple lors du changement des magasins pendant le processus de report. L'ali-
mentation électrique des magasins s'opère sans contact, par l'intermédiaire d'une interface induc-
tive du dispositif de rentrée des chariots des composants. Par l'intermédiaire de deux canaux
optoélectroniques (guides d'ondes optiques), chaque magasin communique avec l'unité de com-
mande de magasin (UCM), située sur le dispositif de rentrée des chariots des composants. Les
deux interfaces constituent le sous-groupe IFED (interface énergie et données, voir point 2 dans
la Fig. 3.9 - 1
, page 174). L'unité de commande de magasin est reliée, à son tour, par l'intermé-
diaire du bus CAN, au rack de commande de l'automate.
3.9.1 Magasins de bandes de la SIPLACE série X
3.9.1.1 Matériau des bandes
Le spectre des largeurs de bandes va de 8 mm à 88 mm. Le matériau des bandes est du blister
ou du papier. De plus, il est possible de traiter les bandes avec un film de recouvrement adhésif
en permanence (film PSA). A cet effet, vous aurez besoin de l'option "Kit PSA".
Les normes de bandes suivantes ont été prises pour base pour la conception des magasins de
bandes:
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003) 3
La hauteur totale des bandes de blister est fonction de la largeur des bandes et peut suivre les
valeurs maximales suivantes:
En ce qui concerne les bandes de papier de 8 mm, l'épaisseur du papier peut faire 1,6 mm au
maximum. La longueur d'une poche de composants, dans le sens de convoyage des bandes,
peut faire au maximum 51 mm.
Kit PSA N° d'article
Kit PSA 8 mm X 00141224-xx
Kit PSA 12 mm X 00141225-xx
Kit PSA 16 mm X 00141227-xx
Largeur de bandes Hauteur totale des bandes de blister
8 mm Max. 3,5 mm
12 mm Max. 6,5 mm
16 mm et plus Max. 25 mm
