Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
356
6.1.1.4 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X4
Aux emplacements 1, 2, 3, et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la
SpeedStar (pos. 1 et 2 dans la Fig. 6.1 - 3
). Ceci produit une capacité totale de 8 changeurs de
pipettes, avec 48 magasins et, au total, 576 garages de pipettes.
6
Fig. 6.1 - 3 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X4
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
357

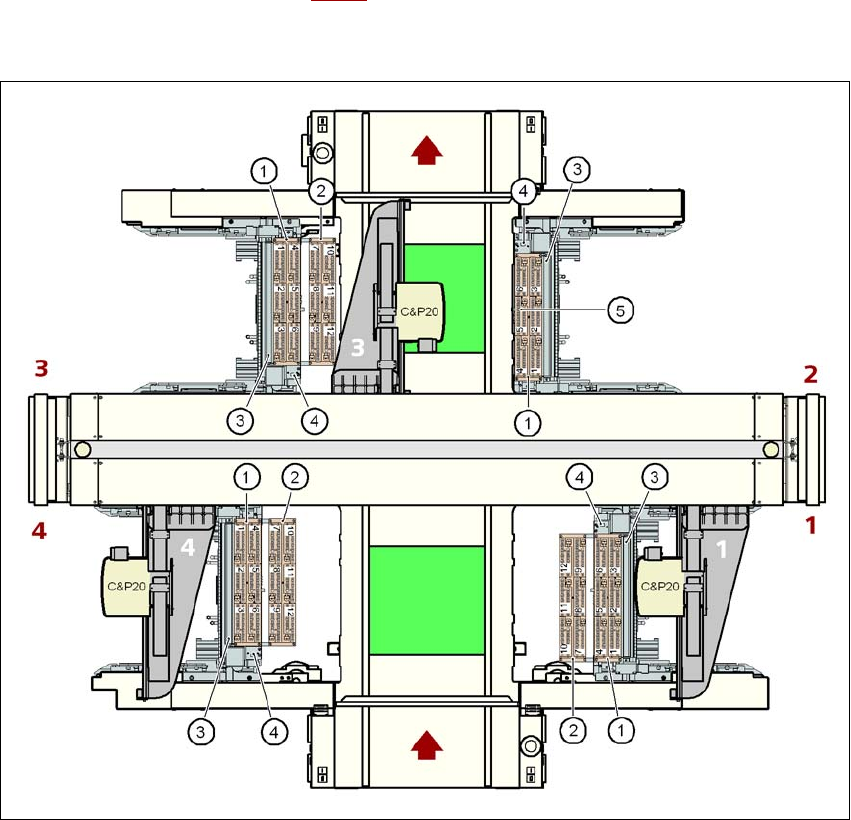

6.1.1.5 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X3
Aux emplacements 1, 3, et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la
SpeedStar (pos. 1 et 2 dans la Fig. 6.1 - 4
). A l'emplacement 2, il est possible d'installer un chan-
geur de pipettes. Ceci produit une capacité totale de 7 changeurs de pipettes, avec 42 magasins
et, au total, 504 garages de pipettes.
6
Fig. 6.1 - 4 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X3
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
358

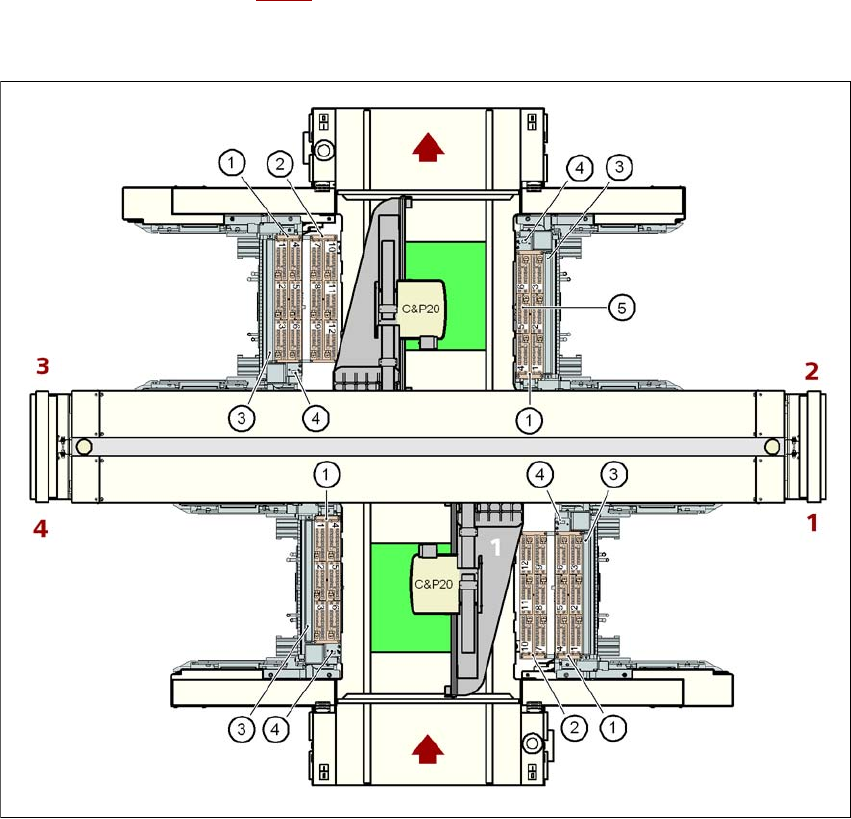

6.1.1.6 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X2
Aux emplacements 1 et 3, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la Speed-
Star (pos. 1 et 2 dans la Fig. 6.1 - 5
). Aux emplacements 2 et 4, il est possible d'installer respec-
tivement un changeur de pipettes. Ceci produit une capacité totale de 6 changeurs de pipettes,
avec 36 magasins et, au total, 432 garages de pipettes.
6
Fig. 6.1 - 5 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X2
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
