Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
409
6.7.1.1 Spectre des composants
Vous trouverez une vue d'ensemble des composants qui sont centrés avec la caméra fixe, au
chapitre 3.5.2.3
, page 133.
6.7.1.2 Caractéristiques techniques
6
6
6.7.1.3 Position
La position des caméras fixes et les configurations associées sont représentées dans la Section
3.8.2
, page 164.
Dimensions des composants 0,5 x 0,5 mm² à 55 x 45 mm²
Spectre des composants 0402, MELF, SO, PLCC, QFP, condensateurs électrochimiques,
BGA
Grille min. des petites pattes 0,3 mm
Largeur min. des petites pattes 0,15 mm
Grille min. des balls 0,35 mm
Diamètre min. des balls 0,2 mm
Champ de vision 65 x 50 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
410
6.7.2 Caméra composants C&P, type 38, 16 x 16, numérique
N° d'article 00119783-xx Caméra 01005 pour tête CPP
6.7.2.1 Description
Nous recommandons d'installer cette caméra des comp. à la place de la caméra des comp., type
30, sur la tête des comp., lorsque la tête CPP est mise en place en vue de la production de masse
de circuits imprimés avec des composants 01005.
6.7.2.2 Structure
6

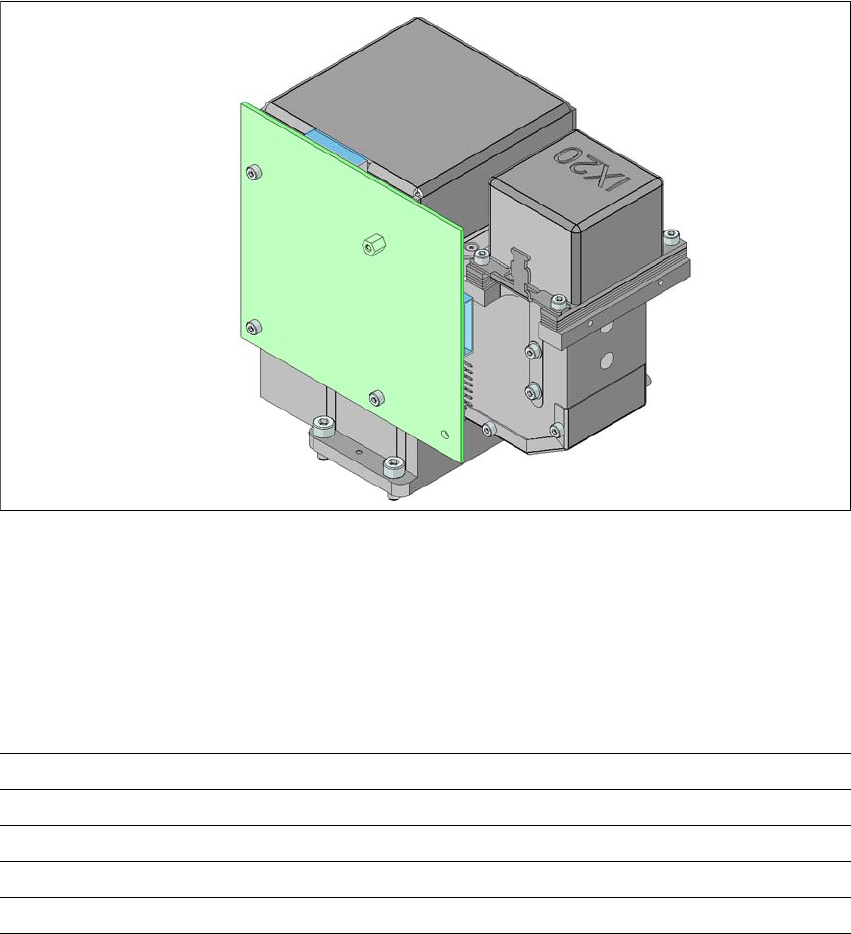

Fig. 6.7 - 2 Caméra composants C&P, type 38, 16 x 16, numérique
(1) Optique de la caméra des composants et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
6.7.2.3 Caractéristiques techniques
6
Dimensions des composants 0,18 x 0,18 mm² à 16 x 16 mm²
Spectre des composants 01005 à 16 x 16 mm²
Grille min. des petites pattes 0,25 mm
Largeur min. des petites pattes 0,1 mm
Grille min. des balls 0,25 mm
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
411
6
6
6
6
6
6.8 Caméra CI multicouleurs, type 24, numérique
6.8.1 Structure
N° d'article 00119774-xx Caméra CI, série X, multicouleurs, type 24
6
Fig. 6.8 - 1 Caméra CI multicouleurs, type 24, numérique
(1) Optique de la caméra CI et éclairage
(2) Amplificateur de caméra
(3) Commande de l'éclairage
6
Diamètre min. des balls 0,14 mm
Champ de vision 20,5 x 20,5 mm²
Type d'éclairage Lumière incidente (5 plans librement programmables)
