Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 60 2.2.7 Signal de danger placé sur les boutons-poussoirs d'arrêt d'urgence 2 Pos. W209 da ns la Fig. 2.2 -…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
59
2.2.6 Signal de danger sur le connecteur CEKON
2
Pos. W211 dans la Fig. 2.2 - 12, page 59 (nombre par automate: 1)
2

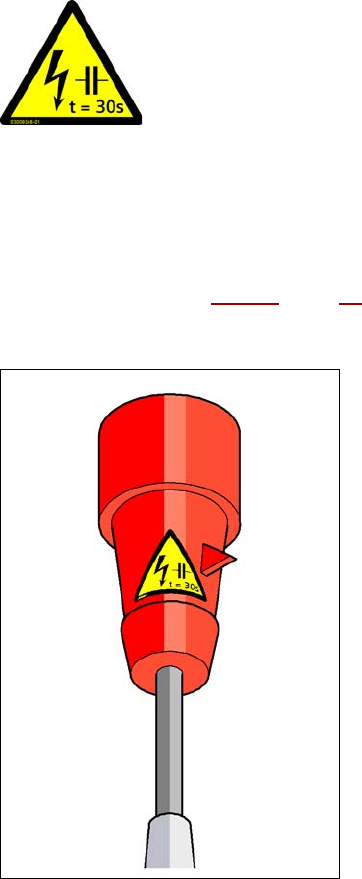

Fig. 2.2 - 12 Signal de danger W211 sur le connecteur CEKON
Pos. W211, n° d'article 03009351-01
2
TENSION RESIDUELLE!
Après avoir séparé la fiche de secteur du réseau d'alimentation, attendre 30
s. jusqu'à ce que les tensions résiduelles se soient relâchées.
Secteur NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
60
2.2.7 Signal de danger placé sur les boutons-poussoirs d'arrêt d'urgence
2
Pos. W209 dans la Fig. 2.2 - 13, n° d'article 03009349-01 (nombre par automate: 2)
2
2

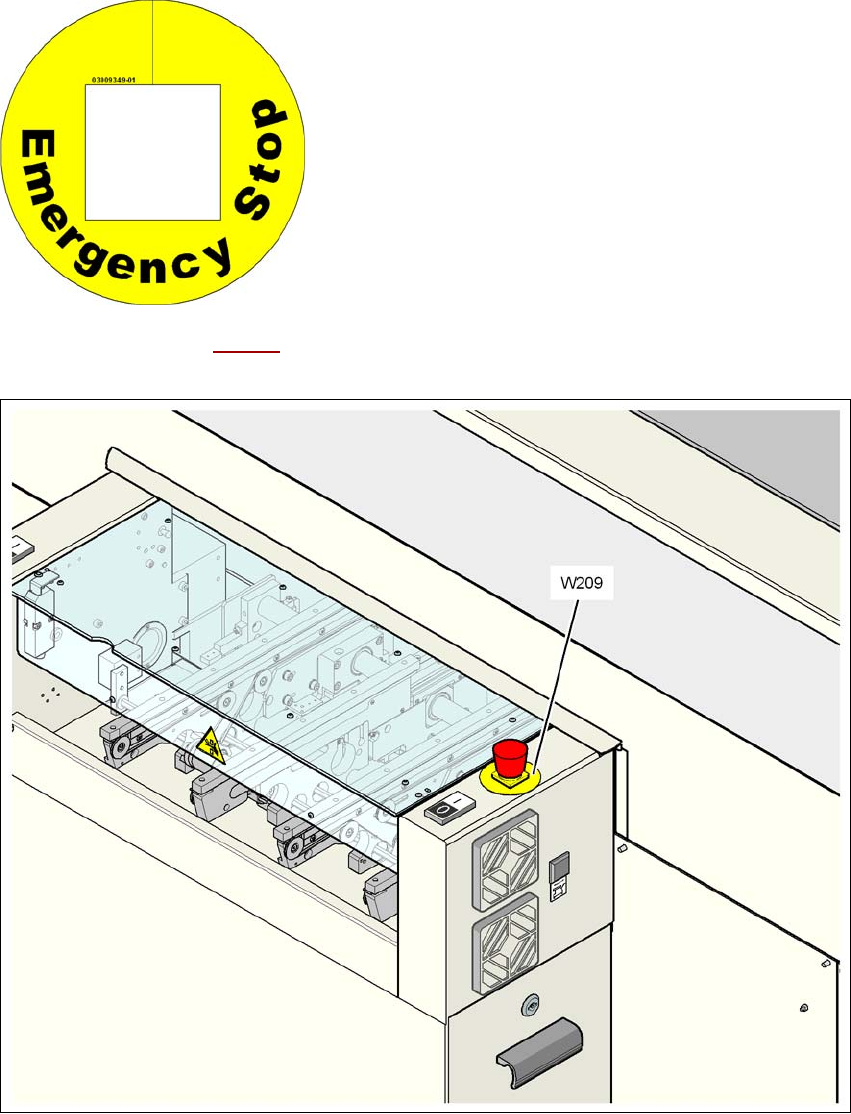

Fig. 2.2 - 13 Signal de danger W209 placé sur les boutons-poussoirs d'arrêt d'urgence
Pos. W209, n° d'article 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
En ce qui concerne l'Australie, le Canada, le
Mexique et les E.-U., à la place de la bague
jaune sur les boutons-poussoirs d'ARRET
D'URGENCE, on colle le signal de danger
W209 sur l'ensemble de montage.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
61
2.2.8 Plaque indicatrice "Collision de la tête" sur la caméra CI de la TwinStar
Plaque indicatrice "Collision de la tête" dans la Fig. 2.2 - 14, n° d'article 03015392-02
(nombre par automate: maximum 4)
2

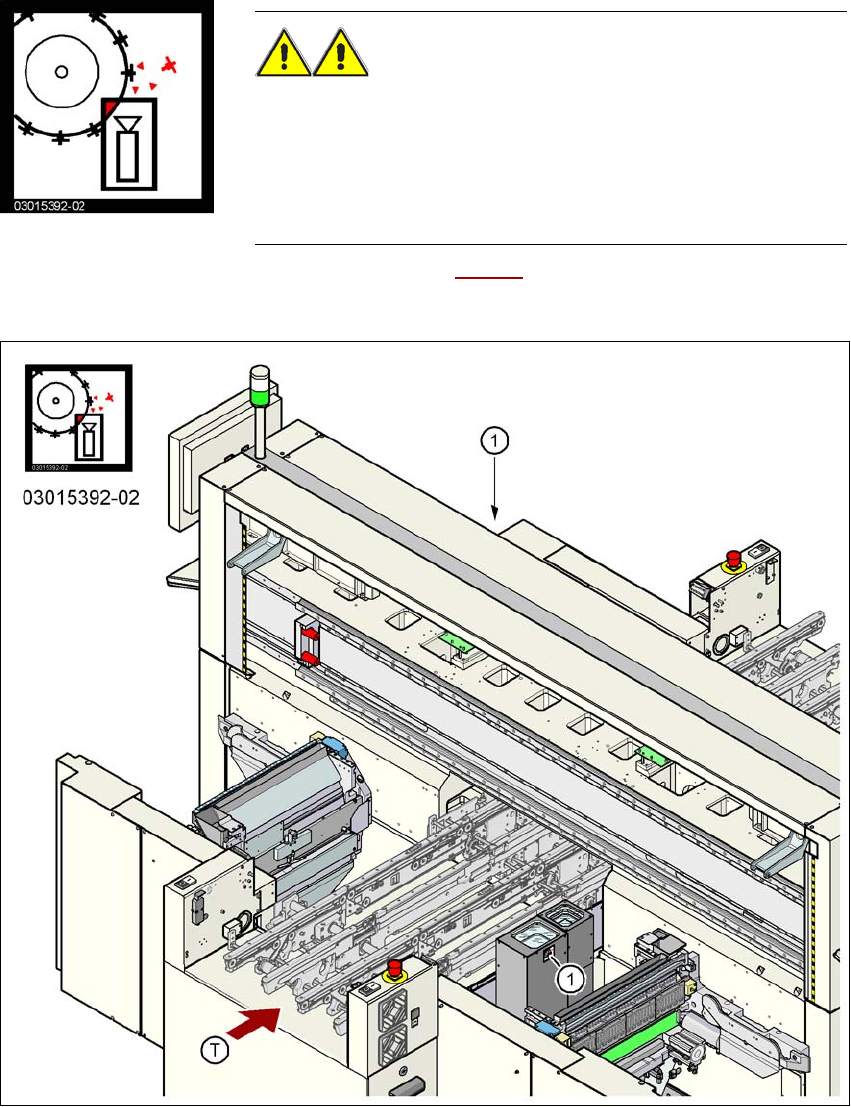

Fig. 2.2 - 14 Plaque indicatrice "Collision de la tête" sur la caméra CI de la TwinStar
(1) Plaque indicatrice "Collision de la tête" sur la caméra CI de la TwinStar
AVERTISSEMENT RISQUE DE COLLISION DE LA
TETE 2
En cas d'échange de tête de report de la TwinStar contre la Speed-
Star, il faut démonter les caméras fixes des comp. du type 33, 55 x
45 et du type 25, 16 x 16 de la TwinStar; sinon, la SpeedStar heur-
tera les boîtiers des caméras.
