Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 178 3.9.2.3 Magasin de bandes X 12 mm 3 Fig. 3.9 - 5 Magasin de bandes X 12 mm 3 3 3 3 3 Magasin de bandes X 12 mm N°…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
177
3.9.2.2 Magasin de bandes X 2x8 mm
3

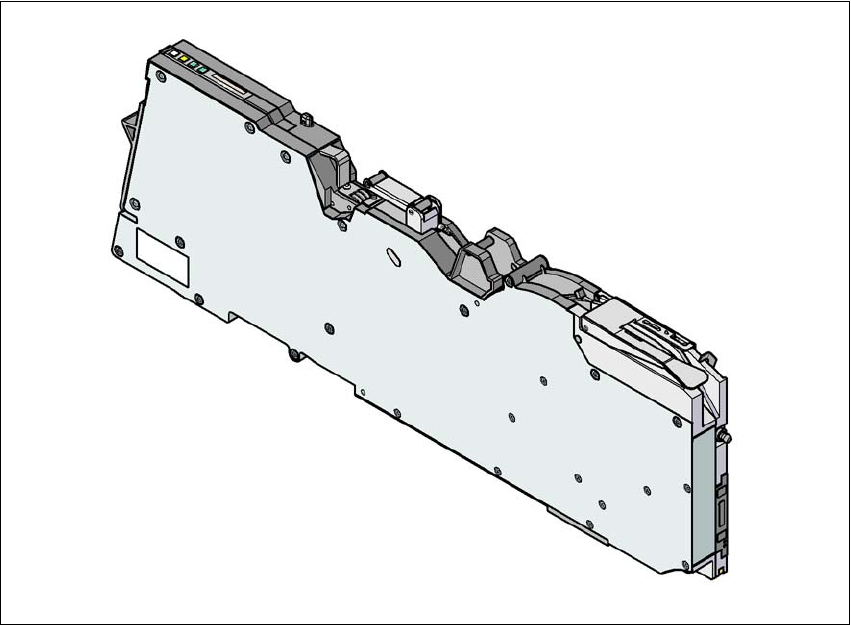

Fig. 3.9 - 4 Magasin de bandes X 2x8 mm
3
Magasin de bandes X 2x8 mm N° d'art. 00141269-xx
Magasin de bandes X 2x8 mm avec détecteur d'épis-
sure
N° d'art. 00141289-xx
Largeur 22,9 mm
Emplacements de magasins occupés 2
Largeur de pas de convoyage 1 mm / 2 mm / 4 mm / 8 mm
Temps de changement pour respectivement une
bande
< 45 s
Temps de changement du magasin préalablement
configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
178
3.9.2.3 Magasin de bandes X 12 mm
3

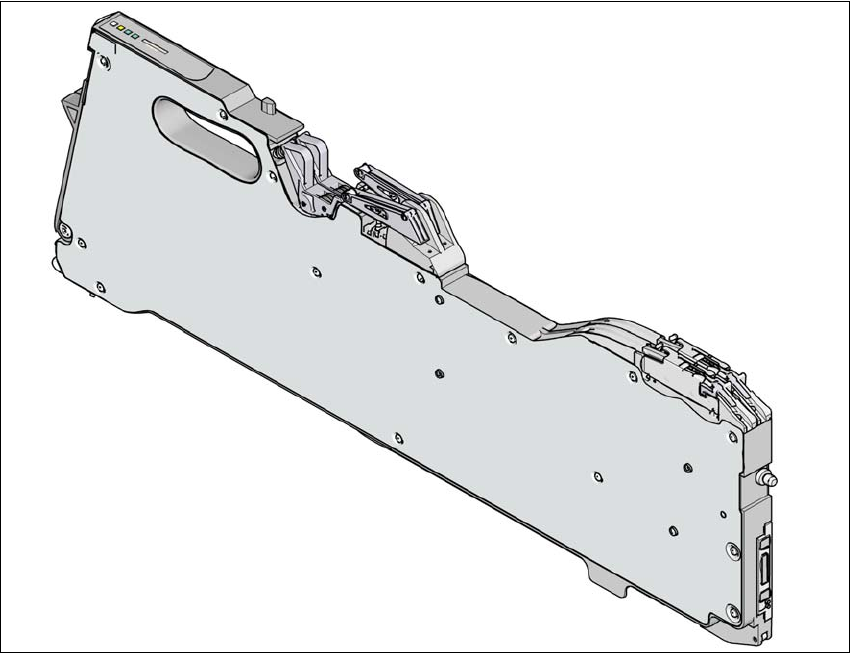

Fig. 3.9 - 5 Magasin de bandes X 12 mm
3
3
3
3
3
Magasin de bandes X 12 mm N° d'art. 00141271-xx
Magasin de bandes X 12 mm avec détecteur
d'épissure
N° d'art. 00141291-xx
Largeur 22,6 mm
Emplacements de magasins occupés 2
Largeur de pas de convoyage De 4 mm à 16 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
179
3.9.2.4 Magasin de bandes X 16 mm
3
Fig. 3.9 - 6 Magasin de bandes X 16 mm
3
Magasin de bandes X 16 mm N° d'art. 00141272-xx
Magasin de bandes X 16 mm avec détecteur
d'épissure
N° d'art. 00141292-xx
Largeur 34,4 mm
Emplacements de magasins occupés 3
Largeur de pas de convoyage De 4 mm à 20 mm par pas de 4 mm
Temps de changement pour la bande < 45 s
Temps de changement du magasin préalable-
ment configuré sur l'automate
≤ 8 s
