Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
115
3.3.3 Hauteur du capot de protection relevé
3
3
3
3

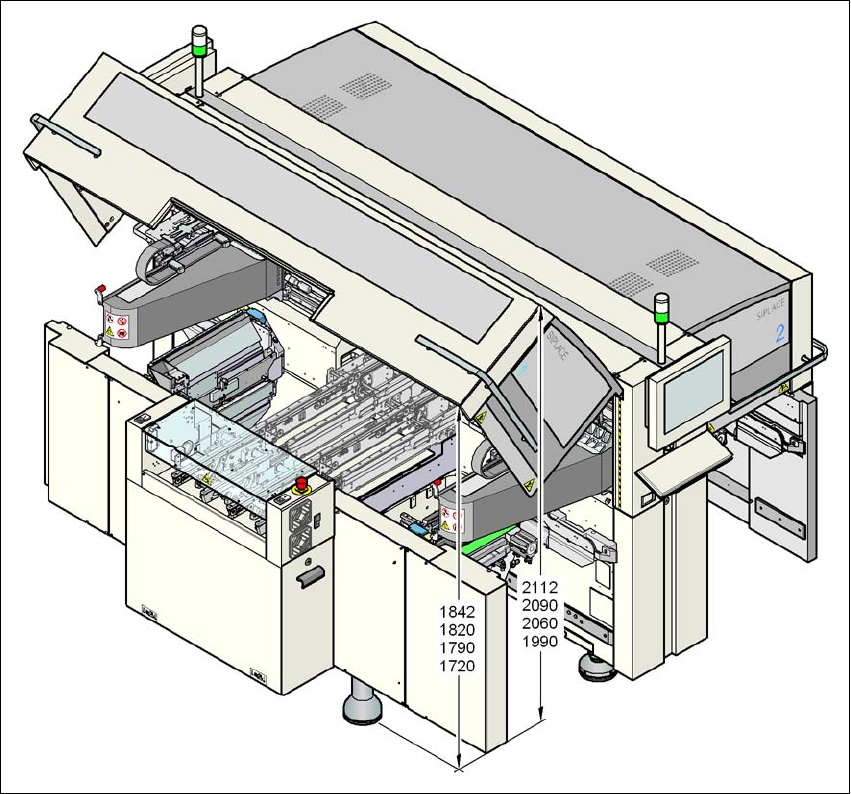

Fig. 3.3 - 5 Hauteur du capot de protection relevé - Dimensions en millimètres
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
116
3.3.4 Distance de manoeuvre du chariot des composants
3.3.4.1 Distance de manoeuvre du chariot des composants sur l'automate X4I
3
3
Fig. 3.3 - 6 Distance de manoeuvre du chariot des composants sur l'automate X4I
La distance de manoeuvre R du chariot des composants sur l'automate X4 est de:
– 600 mm pour des poignées rabattues vers le bas
– 900 mm pour des poignées rabattues vers le haut
3
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
117
3.3.4.2 Distance de manoeuvre du chariot des composants sur l'automate X4
3
3
Fig. 3.3 - 7 Distance de manoeuvre du chariot des composants sur l'automate X4
La distance de manoeuvre R du chariot des composants sur l'automate X4 est de:
– 750 mm pour des poignées rabattues vers le bas
– 1050 mm pour des poignées rabattues vers le haut
