Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
369
6.1.2.4 Position des changeurs de pipettes pour la MultiStar SIPLACE sur
l'automate X4
Aux emplacements 1, 2, 3, et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la
tête CPP (pos. 1 et 2 dans la Fig. 6.1 - 14
). Ceci produit une capacité totale de 8 changeurs de
pipettes.
Le nombre de garages de pipettes est, dans le cas de la configuration standard, de:
40 magasins (20xx) = 480 garages de pipettes,
8 magasins (28xx) = 72 garages de pipettes.
6

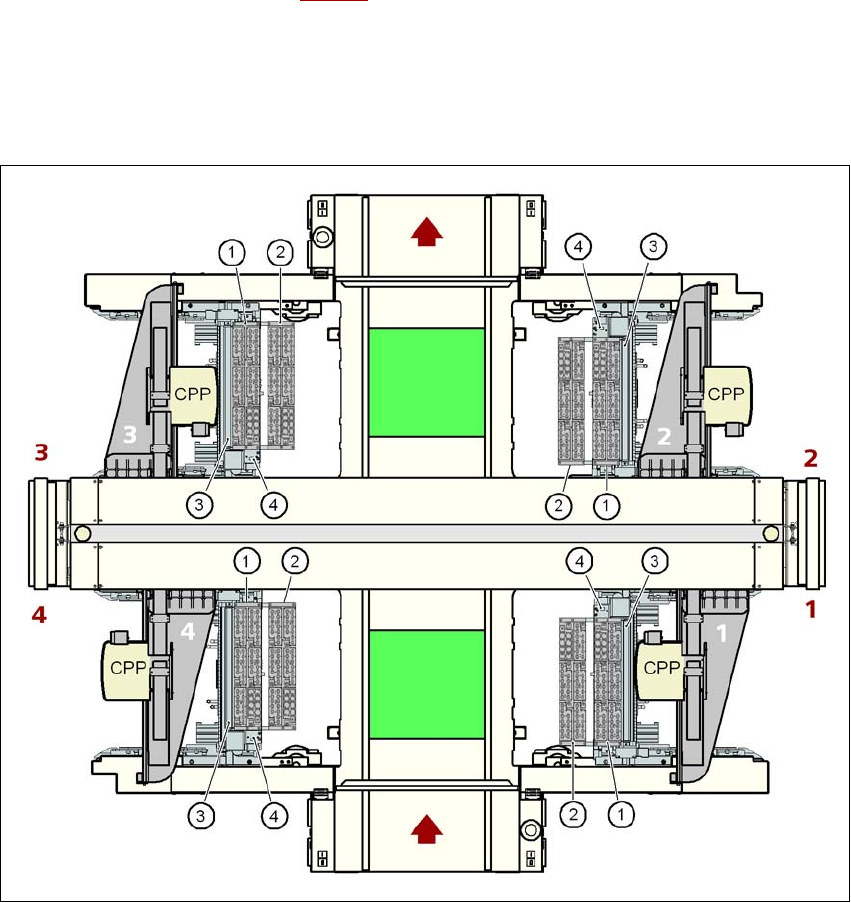

Fig. 6.1 - 14 Position des changeurs de pipettes pour la MultiStar SIPLACE sur l'automate X4
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
370
6.1.2.5 Position des changeurs de pipettes pour la MultiStar SIPLACE sur
l'automate X3
Aux emplacements 1, 3 et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la tête
CPP (pos. 1 et 2 dans la Fig. 6.1 - 15
). A l'emplacement 2, il est possible d'installer un changeur
de pipettes. Ceci produit une capacité totale de 7 changeurs de pipettes.
Le nombre de garages de pipettes est, dans le cas de la configuration standard, de:
35 magasins (20xx) = 420 garages de pipettes,
7 magasins (28xx) = 63 garages de pipettes.
6

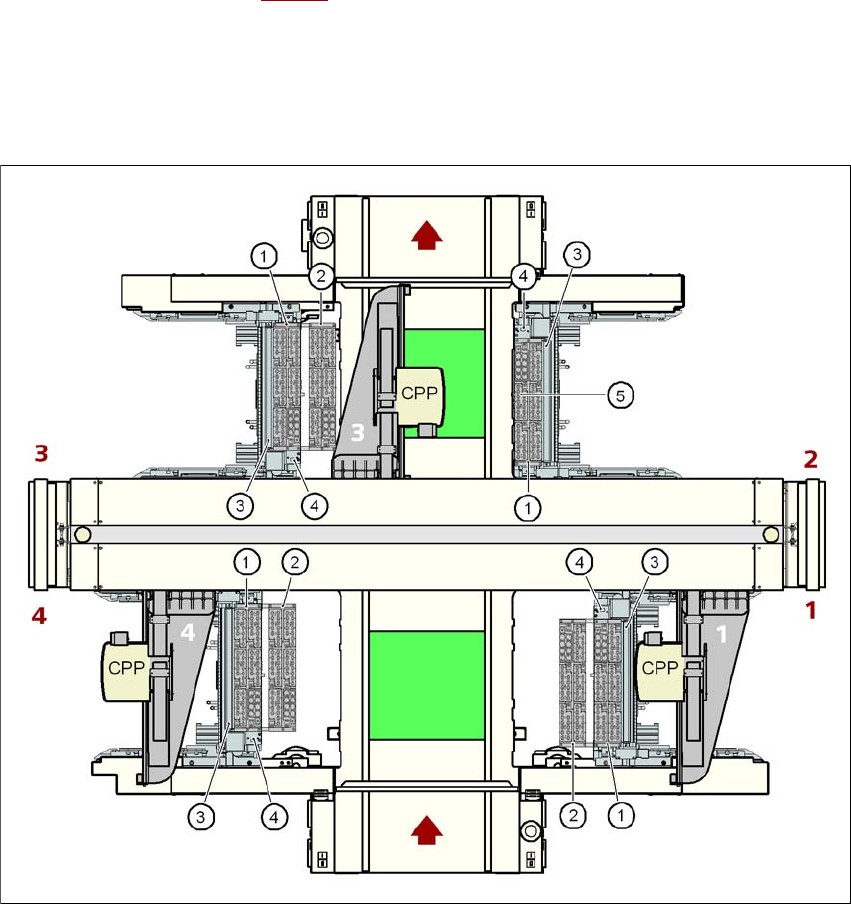

Fig. 6.1 - 15 Position des changeurs de pipettes pour la MultiStar SIPLACE sur l'automate X3
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
371
6.1.2.6 Position des changeurs de pipettes pour la MultiStar SIPLACE sur
l'automate X2
Aux emplacements 1 et 3, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la tête
CPP (pos. 1 et 2 dans la Fig. 6.1 - 16
). Aux emplacements 2 et 4, il est possible d'installer respec-
tivement un changeur de pipettes. Ceci produit une capacité totale de 6 changeurs de pipettes.
Le nombre des garages de pipettes est, dans le cas de la configuration standard, de:
30 magasins (20xx) = 360 garages de pipettes,
6 magasins (28xx) = 54 garages de pipettes.
6
Fig. 6.1 - 16 Position des changeurs de pipettes pour la MultiStar SIPLACE sur l'automate X2
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes
