Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 358 6.1.1.6 Position des changeurs de pipettes pour la S peedSt ar SIPLACE sur l'automate X2 Aux emplacement s 1…

Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
357
6.1.1.5 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X3
Aux emplacements 1, 3, et 4, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la
SpeedStar (pos. 1 et 2 dans la Fig. 6.1 - 4
). A l'emplacement 2, il est possible d'installer un chan-
geur de pipettes. Ceci produit une capacité totale de 7 changeurs de pipettes, avec 42 magasins
et, au total, 504 garages de pipettes.
6
Fig. 6.1 - 4 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X3
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes

Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
358
6.1.1.6 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur
l'automate X2
Aux emplacements 1 et 3, il est possible d'installer jusqu'à 2 changeurs de pipettes pour la Speed-
Star (pos. 1 et 2 dans la Fig. 6.1 - 5
). Aux emplacements 2 et 4, il est possible d'installer respec-
tivement un changeur de pipettes. Ceci produit une capacité totale de 6 changeurs de pipettes,
avec 36 magasins et, au total, 432 garages de pipettes.
6
Fig. 6.1 - 5 Position des changeurs de pipettes pour la SpeedStar SIPLACE sur l'automate X2
6
(1) Changeur de pipettes, "Rangée 1"
(2) Changeur de pipettes, "Rangée 2"
(3) Conteneur des rejets pour composants
(4) Dispositif d'évacuation et conteneur des rejets pour pipettes
(5) Magasin de pipettes

Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
359
6.1.1.7 Montage
Les changeurs de pipettes, présents sur l'automate X4I (voir Fig. 6.1 - 2, page 355) et les chan-
geurs de pipettes de la "Série 1", présents sur les automates X4, X3 et X2 (voir Fig. 6.1 - 3
, 6.1 -
4 et 6.1 - 5 à partir de la page 356), sont respectivement fixés sur le dispositif de rentrée du chariot
des composants. Un deuxième changeur de pipettes peut être installé sur les automates X4, X3
et X2 SIPLACE. En ce qui concerne ce changeur de pipettes de la "Série 2", il existe un ensemble
de montage. Il se compose du dispositif d'évacuation et du conteneur des rejets pour pipettes (voir
Section 6.1.1.11
, page 363).
6

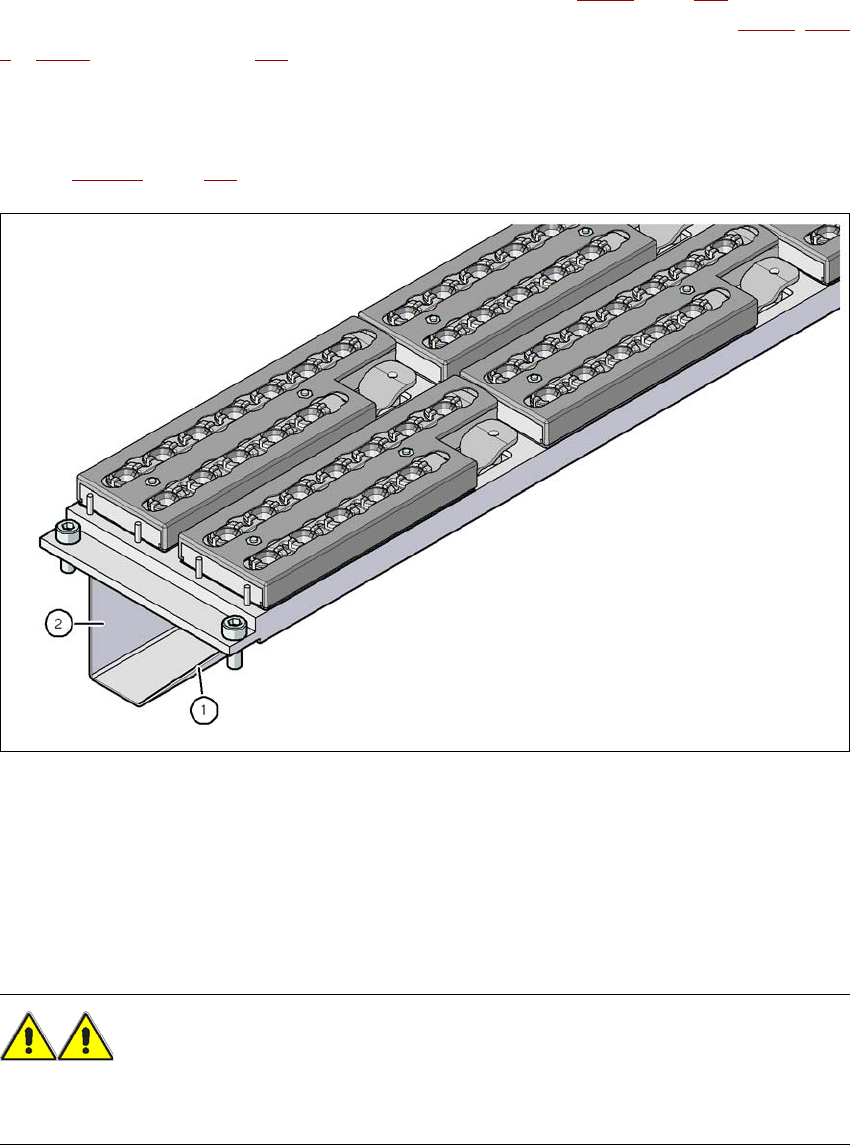

Fig. 6.1 - 6 Position de montage
(1) La face oblique est tournée dans la direction du dispositif de rentrée des chariots des com-
posants
(2) La face verticale est tournée dans la direction de convoyage des circuits imprimés
→ Orientez le changeur de pipettes, de sorte que la face oblique soit tournée ver le dispositif de
rentrée des chariots des composants.
AVERTISSEMENT 6
– N'installez, pour chaque tête de report, que le changeur de pipettes associé. En cas de mé-
langes de configurations, il y a risque de collision de la tête!
