Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
189
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 μm 00117044-xx
150 μm 00117045-xx
160 μm 00117046-xx
170 μm 00117054-xx
180 μm 00117047-xx
190 μm 00117048-xx
200 μm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 μm 00117051-xx
260 μm 00117052-xx
270 μm 00117053-xx
280 μm 00117034-xx
290 μm 00117055-xx
300 μm 00117041-xx
310 μm 00117056-xx
320 μm 00117035-xx
330 μm 00117057-xx
340 μm 00117058-xx
350 μm 00117059-xx
360 μm 00117036-xx
370 μm 00117061-xx
380
μm 00117062-xx
390 μm 00117063-xx
400 μm 00117040-xx
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
190
3.9.4 Adaptateur du magasin pour la série X
N° d'article 00141305-xx Adaptateur pour magasins de la série X
N° d'article 00141308-xx Plaque d'adaptation pour convoyeur des rejets
N° d'article 00141310-xx Plaque d'adaptation pour le présentateur d'étiquettes SIPLACE
3
Le spectre des magasins de bandes X a été étendu avec les magasins linéaires vibrants, les pré-
sentateurs d'étiquettes et le convoyeur des rejets (module d'élimination). Un adaptateur permet
d'ajuster la configuration des magasins linéaires vibrants S, des présentateurs d'étiquettes et du
convoyeur des rejets pour une utilisation sur les chariots des comp. de la série X. Outre la fonc-
tionnalité mécanique, l'adaptateur possède aussi une fonctionnalité électronique. Il convertit les
signaux de communication des magasins S en signaux du protocole étendu de la série X. En
outre, des fonctions supplémentaires, comme par ex.: l'identification des magasins est mise en
place.
NOTA 3
Magasin linéaire vibrant S, présentateur d'étiquettes et convoyeur des rejets ne peuvent être
configurés sur des chariots des comp. si ceux-ci se trouvent dans la zone d'accès d'une Speed-
Star (C&P20).
3.9.4.1 Adaptateur de magasin pour la série X avec présentateur d'étiquette
3

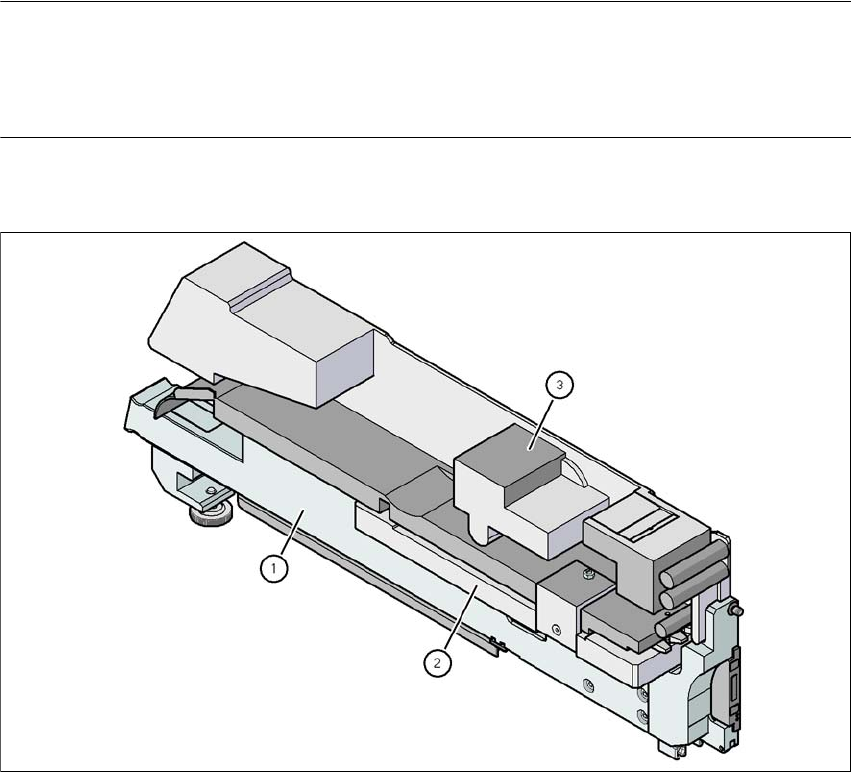

Fig. 3.9 - 14 Adaptateur de magasin pour la série X avec présentateur d'étiquette
(1) Adaptateur pour magasins de la série X (n° d'article 00141305-xx)
(2) Plaque d'adaptation pour le présentateur d'étiquettes SIPLACE (n° d'article 00141310-xx)
(3) Présentateur d'étiquettes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
191
3.9.4.2 Adaptateur de magasin pour la série X avec magasin linéaire vibrant
NOTA 3
Une plaque d'adaptation fait partie, en plus, de l'étendue de la livraison de l'adaptateur des ma-
gasins de la série X:
– Il y a lieu de poser la plaque d'adaptation pour des hauteurs de comp. allant jusqu'à 16,5
mm.
– Les hauteurs de comp. entre 16,5 mm et 25 mm seront traitées sans plaque d'adapta-
tion.
3

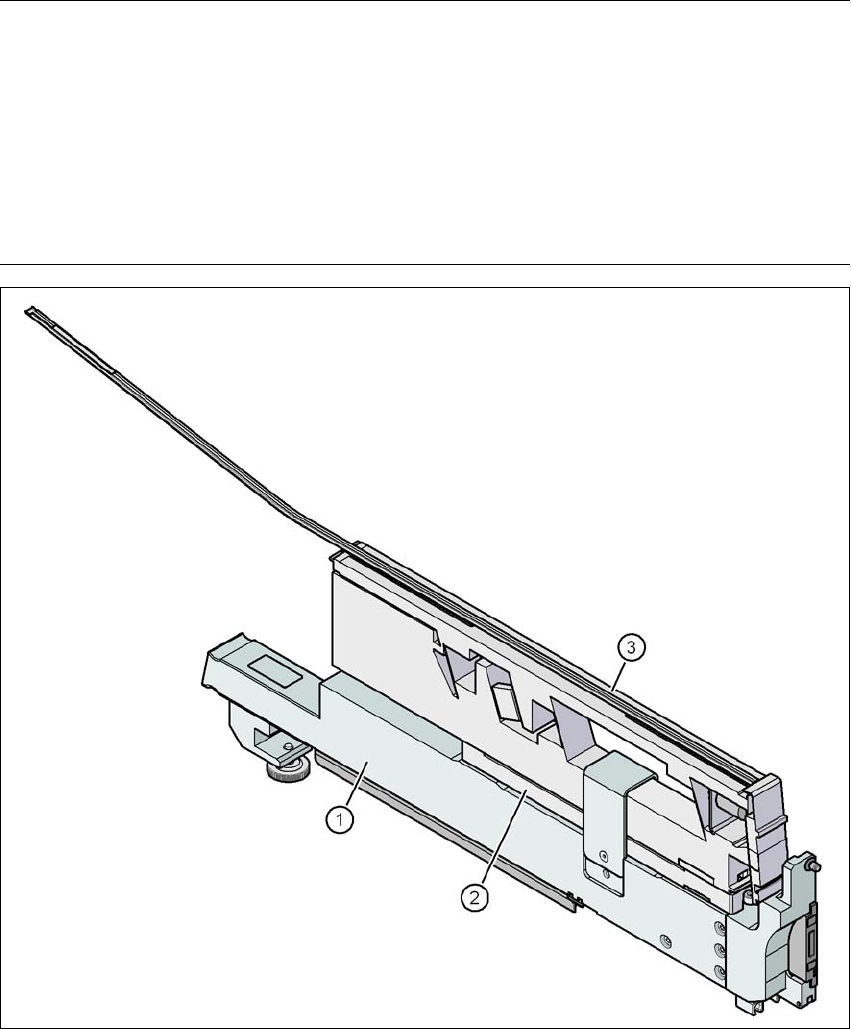

Fig. 3.9 - 15 Adaptateur de magasin pour la série X avec magasin linéaire vibrant
(1) Adaptateur pour magasins de la série X (n° d'article 00141305-xx)
(2) Plaque d'adaptation de 16,5 mm (fait partie de l'étendue de la livraison)
(3) Magasin linéaire vibrant type 3 (n° d'article 00142031-xx)
Largeur 34,4 mm
Pistes par magasin 1, 2 ou 3 3
