Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 59 2.2.6 Signal de danger sur le connecteur CEKON 2 Pos. W21 1 dans la Fi g. 2.2 - 12 , page 59 (nombre par automate:…

100%1 / 452
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
58
2.2.5 Signaux de danger sur le convoyeur de CI
2
Pos. W208 "Catégorie de laser 2"sur le convoyeur de CI dans la Fig. 2.2 - 11, page 58, n° d'article
03009347-01 (nombre par automate: 4 pour le convoyeur double, 2 pour le convoyeur simple)
2
2
2

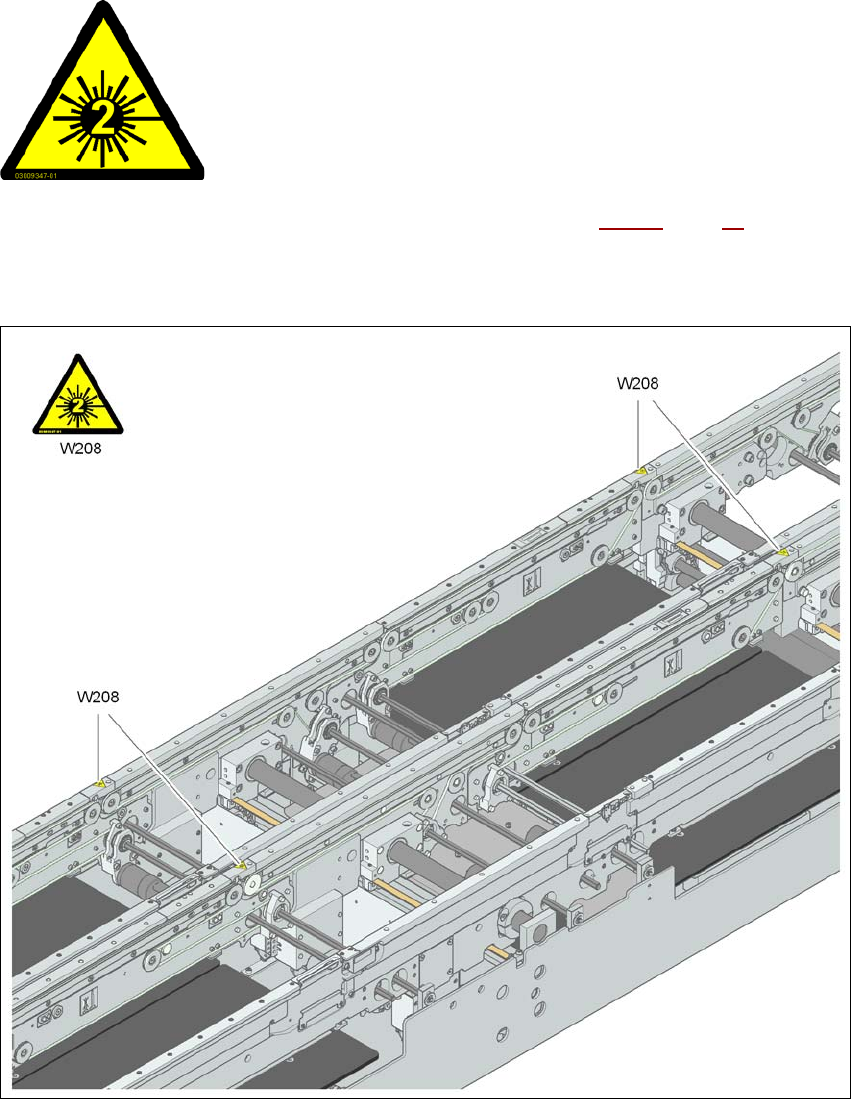

Fig. 2.2 - 11 Signal de danger W208 "Catégorie de laser 2" sur le convoyeur de CI
Pos. W208, n° d'article 03009347-01
2
2
RAYONNEMENT LASER!
Ne pas regarder le rayon
Catégorie de laser 2
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
59
2.2.6 Signal de danger sur le connecteur CEKON
2
Pos. W211 dans la Fig. 2.2 - 12, page 59 (nombre par automate: 1)
2
Fig. 2.2 - 12 Signal de danger W211 sur le connecteur CEKON
Pos. W211, n° d'article 03009351-01
2
TENSION RESIDUELLE!
Après avoir séparé la fiche de secteur du réseau d'alimentation, attendre 30
s. jusqu'à ce que les tensions résiduelles se soient relâchées.
Secteur NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
60
2.2.7 Signal de danger placé sur les boutons-poussoirs d'arrêt d'urgence
2
Pos. W209 dans la Fig. 2.2 - 13, n° d'article 03009349-01 (nombre par automate: 2)
2
2
Fig. 2.2 - 13 Signal de danger W209 placé sur les boutons-poussoirs d'arrêt d'urgence
Pos. W209, n° d'article 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
En ce qui concerne l'Australie, le Canada, le
Mexique et les E.-U., à la place de la bague
jaune sur les boutons-poussoirs d'ARRET
D'URGENCE, on colle le signal de danger
W209 sur l'ensemble de montage.
