Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
136
3.5.2.8 MultiStar en mode Prélèvement&Placement étendu
Dans ce mode, la MultiStar peut reporter l'ensemble du spectre des comp. de 01005 à
50 x 40 mm². Le grand composant est pris en dernier, centré optiquement et reporté en tant que
premier comp.
3
Fig. 3.5 - 8 MultiStar - Mode mélangé
Comp._P Petit composant (voir Tableau 3.5 - 1, page 133)
Comp._M_2 Composant moyen, type 2 (voir Tableau 3.5 - 1
, page 133)
Comp._G Grand composant (voir Tableau 3.5 - 1
, page 133)
Type 30/38 Caméra composants, type 30 ou type 38
Type 33 Caméra composants fixe, type 33
1 ... 8 Déroulement des composants hébergés
3
Les segments voisins de la tête CPP ne peuvent pas héberger des segments des types
Comp._M_2 et Comp._G, si la diagonale de ces comp. est d'une longueur supérieure à 39,8 mm.
En mode Prélèvement&Placement pur, un seul grand composant est reporté en un cycle. À ce
sujet, la tête CPP fonctionne comme une tête Prélèvement&Placement.
Type 30/
Comp._P
Comp._G
Type 33
Comp._M_2
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
137
3.5.2.9 Caractéristiques techniques
3

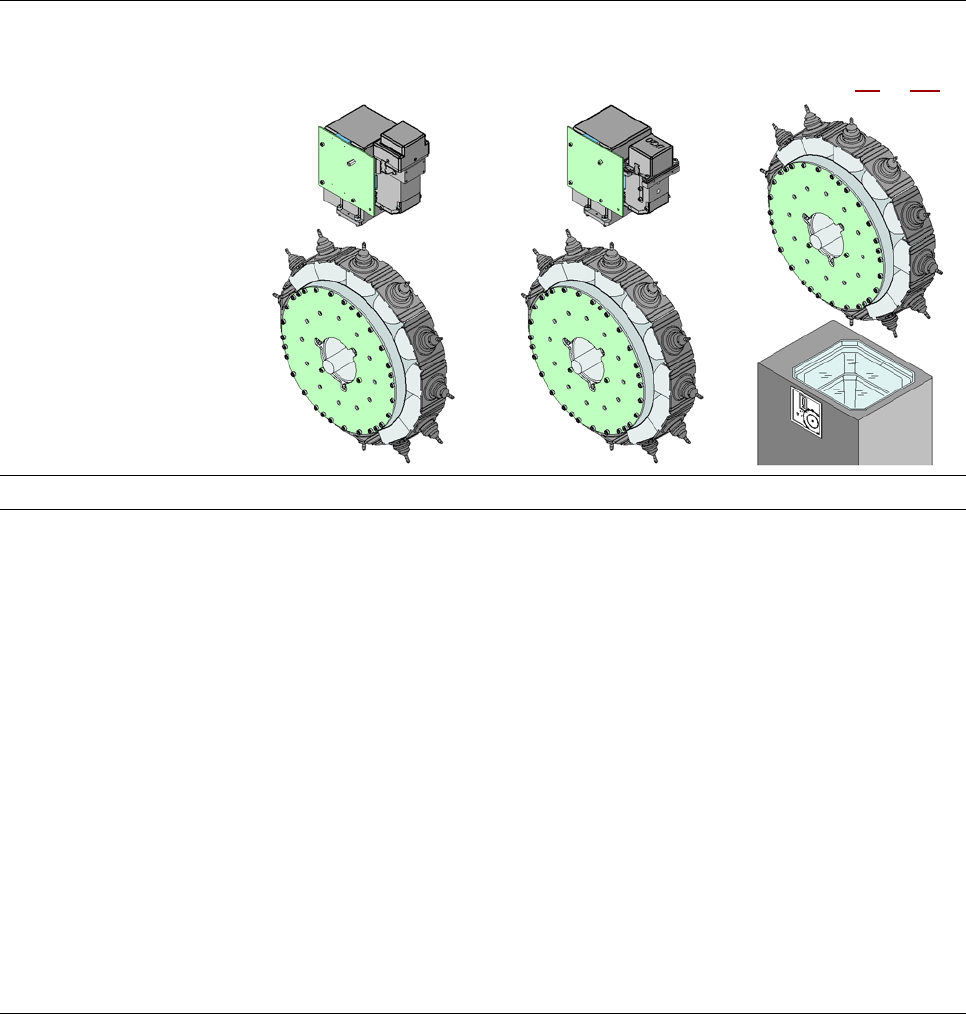

Tête CPP: centrage optique
avec la caméra comp. haute ré-
solution, type 30,
27 x 27, numérique
Tête CPP: centrage optique
avec la caméra comp. haute
résolution, type 38,
16 x 16, numérique
Tête CPP: centrage optique
avec la caméra comp. fixe,
type 33, 55 x 45, numérique
(voir Section 6.7
, p. 408)
Spectre des composants
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Spécification des compo-
sants
Hauteur max. 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
Grille min. des petites
pattes
0,3 mm 0,25 mm 0,3 mm
Largeur min. des petites
pattes
0,15 mm 0,1 mm 0,15 mm
Grille min. des balls 0,25 mm pour composants <
18 x 18 mm²
0,35 mm pour composants ≥
18 x 18 mm²
0,25 mm 0,35 mm
Diamètre min. des balls 0,14 mm pour composants <
18 x 18 mm²
0,2 mm pour composants ≥ 18
x 18 mm²
0,14 mm 0,2 mm
Dimensions min. 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
Dimensions max. 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
Poids max. 4 g 4 g 8 g
Force de placement
En mode Détecteur de
courant
(puissance de report
réduite)
1 N ... 3,0 N ± 0,5 N
En mode Barrière lumi-
neuse
2,2 N + 1,2 N - 0,5 N
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
138
En mode Grande
vitesse en cas de mode
Détecteur de courant
2,2 N ± 0,5 N
En mode Détecteur de
courant
(puissance de report
réduite)
3,0 N ... 10,0 N ± 15%
Types de pipettes 20xx, 28xx 20xx 20xx, 28xx
Précision des axes X/Y
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3
± 55 µm/4
± 34 µm/3σ
± 45 µm/4σ
Précision angulaire ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3
f
± 0,5°/4
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4
g
± 0,7°/4
g
Niveaux d'éclairage 5 5 6
Possibilités de réglage des
niveaux d'éclairage
256
5
256
5
256
6
a) Veuillez tenir compte du fait que le spectre des composants reportables est aussi influencé par la géométrie des pastilles, les
standards propres aux clients et par les tolérances de conditionnement des comp.
b) Composant 01005: Type de caméra 30; Type de caméra 38 conseillé lors de hautes exigences de qualité.
c) Tête CPP en position basse de montage: caméra composants stationnaire impossible.
d) Valeur de précision mesurée conformément au standard IPC, indépendant des fabricants
e) Dimensions des comp. entre 6 x 6 mm² et 27 x 27 mm².
f) Dimensions des comp. entre 6 x 6 mm² et 16 x 16 mm².
g) Dimensions des comp. inférieures à 6 x 6 mm².
