Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 280 4.3.17.3 Aligner l'automate p ar rapport à la ligne → Positionnez l'automate avec le chariot élévat eur…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
279
AVERTISSEMENT 4
Avant de soulever l'automate, prenez impérativement garde aux points suivants, afin d'éviter des
dommages irréversibles sur l'automate:
– il faut que la distance entre fourches se situe entre 800 et 900 mm. Vous verrez les surfaces
de manutention pour le chariot élévateur à fourche dans la Fig. 4.3 - 29
, page 278. La dis-
tance extérieure des surfaces d'appui est de 1120 mm. Il est expressément interdit d'augmen-
ter la distance entre fourches de sorte que l'automate soit soulevé aux parties latérales du
bâti de la machine. Une déformation du bâti de la machine en serait la conséquence.
→ Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de manière
uniforme. Une base solide entre les fourches et l'automate empêche le basculement de
l'automate lors du soulèvement. C'est ainsi qu'on évitera une charge unilatérale des pieds de
la machine, ce qui conduirait à une déformation de la fixation des pieds de la machine. Nous
recommandons qu'une deuxième personne observe le soulèvement de l'automate et s'as-
sure que l'automate ne verse pas sur le côté lors du soulèvement par le chariot élévateur à
fourche.
4.3.17.2 Ce dont vous devez absolument tenir compte lors du transport
AVERTISSEMENT 4
Lors du transport, veillez impérativement à ce que tous les pieds de la machine soient librement
suspendus au-dessus du sol. Si les pieds de la machine traînent sur le sol pendant le transport
ou si ceux-ci heurtent un obstacle, la fixation des pieds de la machine dans le bâti de l'automate
pourrait être endommagée.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
280
4.3.17.3 Aligner l'automate par rapport à la ligne
→ Positionnez l'automate avec le chariot élévateur à fourche sur l'emplacement libre dans la li-
gne.
AVERTISSEMENT 4
Abaissez l'automate lentement. Une deuxième personne vérifie entre-temps que les pieds
de la machine se posent en même temps sur le sol. Un impact unilatéral, rapide, des pieds
de la machine provoque des déformations sur la fixation des pieds de la machine.
4
4.3.17.4 Aligner l'automate avec le système de transport à coussins d'air
→ Posez les quatre coussins d'air du système de transport à coussins d'air sous le bâti de la
machine.
→ Soulevez l'automate et alignez-le par rapport à la ligne.
→ Vérifiez la distance par rapport au système de convoyage des circuits imprimés des automa-
tes voisins. Elle soit se situer entre 1 mm et 3 mm.
→ Abaissez l'automate.
4

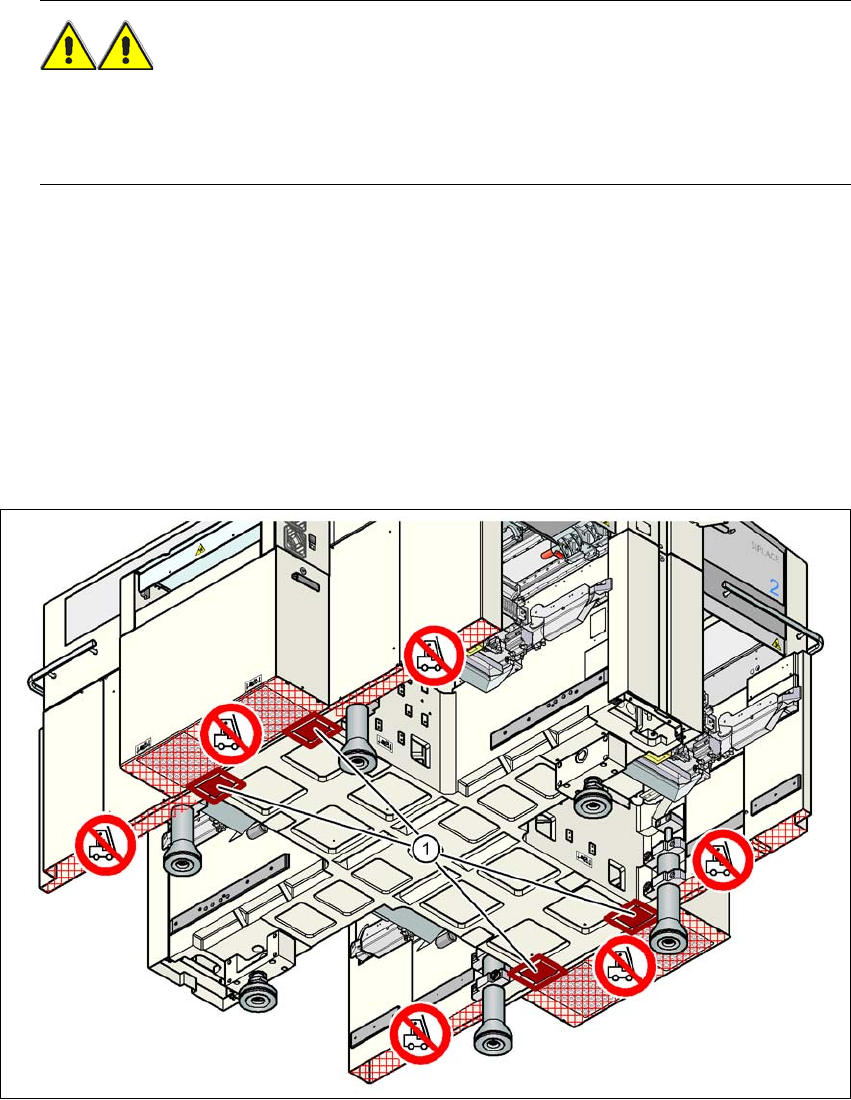

Fig. 4.3 - 30 Positions d'appui du système de transport à coussins d'air
(1) Surfaces d'appui du système de transport à coussins d'air
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
281
4.3.18 Réglage final de l'automate
→ Posez le niveau à bulle d'air de la machine respectivement dans les sens X et Y sur les ju-
melles du convoyeur de circuits imprimés dans la zone de report 1 (voir Fig. 4.3 - 31
). La lar-
geur du convoyeur de circuits imprimées est préalablement réglée:
Convoyeur simple 210 mm
Convoyeur double, piste 1 100 mm
Convoyeur double, piste 2 210 mm 4
NOTA: 4
Dans le cas du convoyeur double, posez le niveau à bulle d'air du réglage dans le sens X,
systématiquement et exclusivement sur les jumelles extérieures de l'automate.
→ Mesurez la distance entre le bord supérieur de la courroie du convoyeur de CI et la base. Il
convient que cette distance soit de 800 mm, 900 mm, 930 mm ou 950 mm.
4

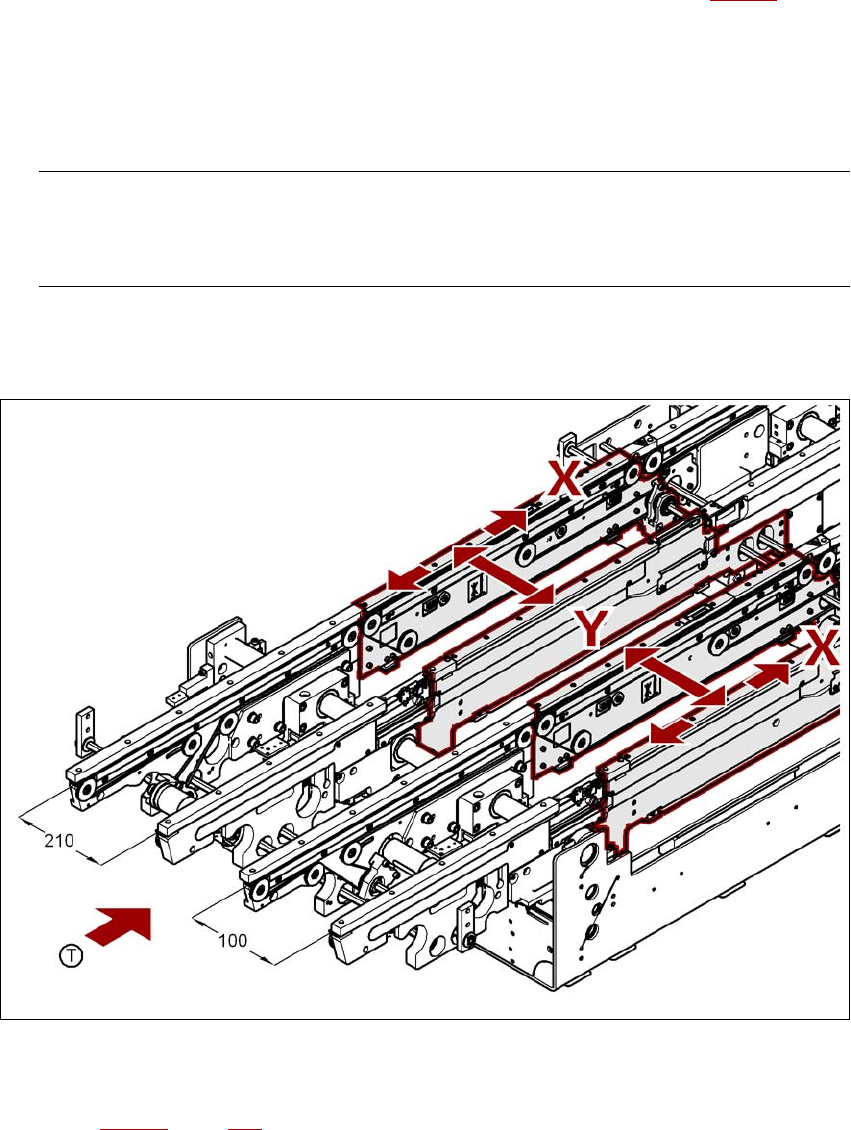

Fig. 4.3 - 31 Régler l'automate dans les sens X et Y
→ En vous aidant de la clé à fourche SW36, réglez la vis de réglage M24x2x120 (pos. 1 dans
la Fig. 4.3 - 32
, page 282) de sorte que, dans le cas de la hauteur du convoyeur de circuits
imprimés exigée, la nivelle du niveau à bulle d'air de la machine n'affiche pas de divergence
par rapport au point de référence.
