Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
227
NOTA 4
Les réseaux japonais d'alimentation (3 x 200 V CA) et les réseaux d'alimentation aux E.-U. (3 x
208 V CA) sont raccordés aux bornes pour 3 x 204 V CA.
4
4
4
4
Fig. 4.2 - 6 Position du champ des bornes avec raccordements primaires du transformateur triphasé T1
(1) Transformateur triphasé T1
(2) Panonceau avec schéma de raccordement du côté primaire
(3) Champ des bornes avec raccordements primaires du transformateur triphasé T1
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
228
4.2.3.6 Examiner les ponts de la limitation du courant de fermeture du circuit
Il faut que la limitation du courant de fermeture du circuit soit configurée en fonction de la tension
d'alimentation. Cette opération sera effectuée à l'aide de ponts enfichables sur la platine de la li-
mitation du courant de fermeture du circuit (pos. 1 dans la Fig. 4.2 - 7
, page 228).
4

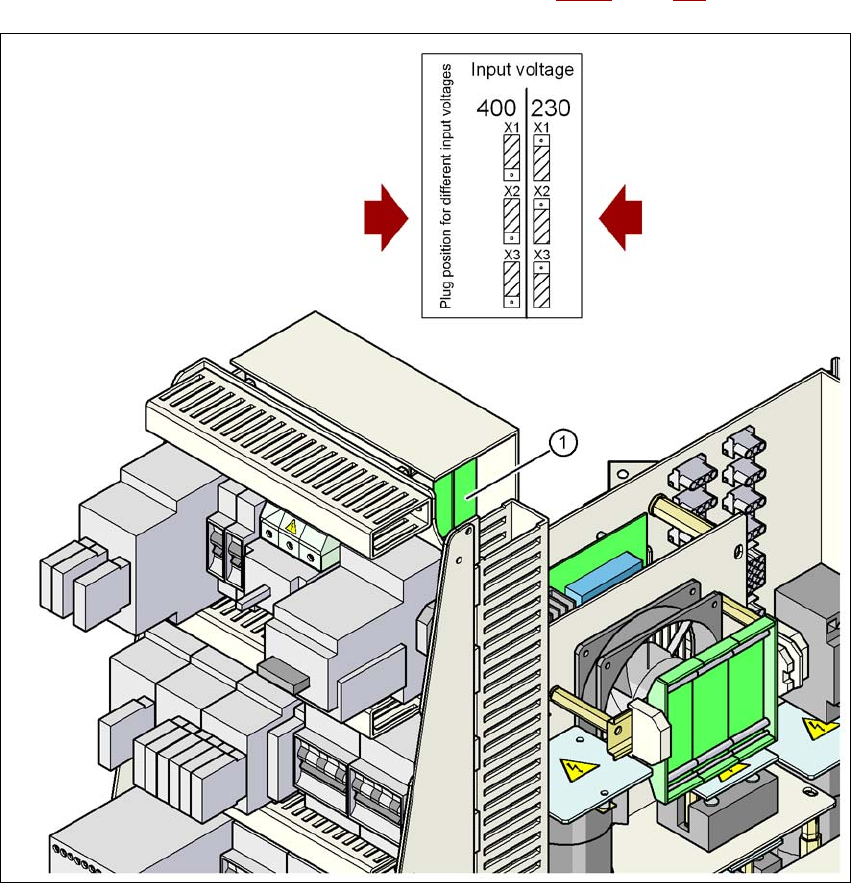

Fig. 4.2 - 7 Position de la platine et de la fiche mâle de la limitation du courant de fermeture du circuit
4
(1) Platine de la limitation du courant de fermeture du circuit
X1, X2, X3 Fiches mâles destinées à la configuration de la limitation du courant de fermeture
du circuit sur la platine
→ Examinez l'occupation des ponts et corrigez-la, si nécessaire.
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
3 x 200 V CA
3 x 208 V CA
3 x 230 V CA
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
229
4.3 Montage de l'automate
4.3.1 Hauteurs du convoyeur de circuits imprimés de l'automate
L'automate se règle sur les hauteurs de convoyeurs de circuits imprimés suivantes:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (hauteur standard) 4
950 mm ± 15 mm (hauteur SMEMA) 4
NOTA 4
On désigne comme hauteur du convoyeur de circuits imprimés la distance entre le bord supé-
rieur de la courroie de transport de circuits imprimés et le bord inférieur des pieds de la machine.
4.3.2 Indications d'avertissement
DANGER 4
Seuls, les techniciens AS ASM et par voie de conséquence les personnes certifiées peuvent as-
surer l'implantation et la mise en service de l'automate.
→ A cet effet, tenez compte des consignes de lutte contre les accidents en vigueur.
→ Pour le montage des pieds de la machine, ne vous placez jamais sous l'automate. Tous les
modules et toutes les pièces peuvent être montés à partir des espaces libres des tables des
composants. Cependant, si vous effectuez des travaux de montage sur le côté inférieur de
l'automate, il faut que vous lui assuriez une protection supplémentaire en prenant des mesu-
res appropriées. Il est interdit de se servir du chariot élévateur à fourche à lui seul comme
appui!
→ Veillez à ce que les portiques soient positionnés au-dessus de la zone de convoyage des car-
tes, afin qu'ils ne limitent pas la liberté de mouvement de la tête pendant le montage. Vous
exclurez par ce moyen les risques de blessures.
→ En ce qui concerne le réglage en hauteur de l'automate, deux personnes sont indispensa-
bles:
– une personne effectue les travaux de montage indispensables,
– l'autre personne observe la stabilité de position de l'automate soulevé lors du montage.
→ Pour protéger vos pieds, portez des chaussures spéciales avec renforts. Un pied de machine
pèse env. 20 kg.
