Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 362 NOT A 6 – Déplacez la plaque de verrouillage en positio n "Magasin verrouillé". – Avant de placer le ma…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
361
AVERTISSEMENT 6
Un levier, qui dépasse au-dessus du magasin (pos. 1 dans la Fig. 6.1 - 7
), peut provoquer une
collision de la tête de report. C'est pourquoi vous veillerez à ce que les leviers ne sortent pas des
magasins.
6

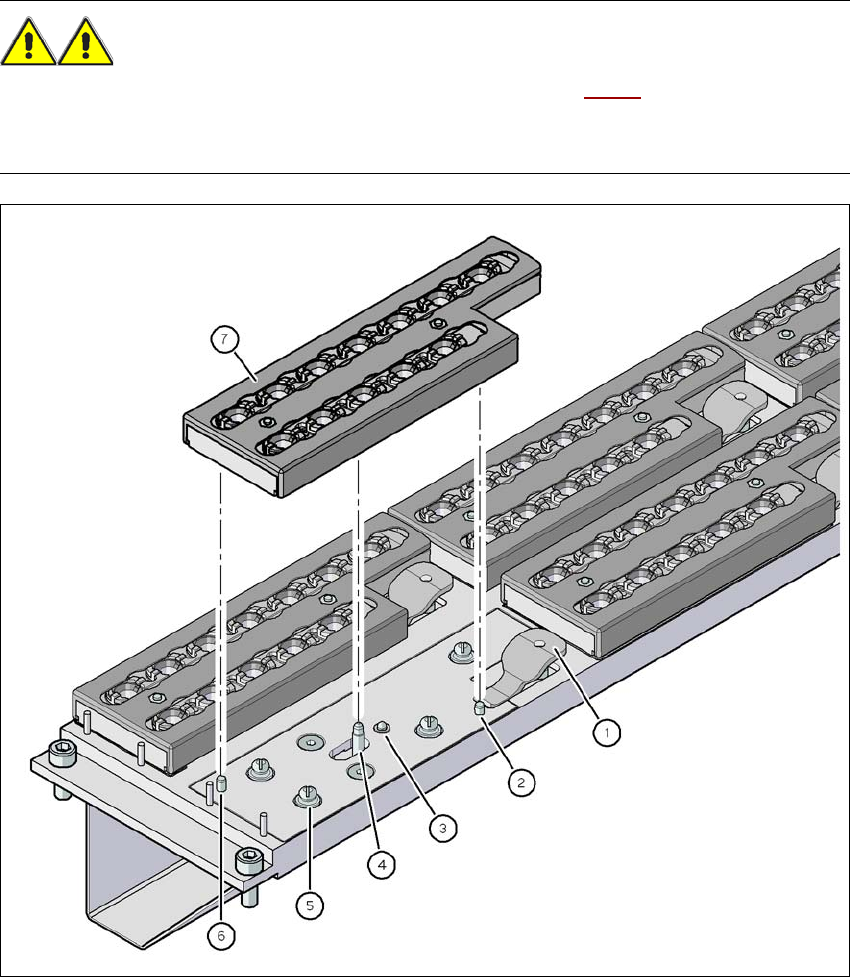

Fig. 6.1 - 7 Changeur de pipettes pour la SpeedStar - Changer le magasin
(1) Levier pour enlever le magasin
(2) La goupille cylindrique vient en prise dans le trou du magasin
(3) Tige à ressort pour déclencher le microrupteur
(4) Ergot du mécanisme coulissant, déplace la plaque de verrouillage
(5) Bille du bouton-poussoir
(6) La goupille cylindrique vient en prise dans le trou longitudinal du magasin
(7) Plaque de verrouillage en position "Magasin verrouillé"
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
362
NOTA 6
– Déplacez la plaque de verrouillage en position "Magasin verrouillé".
– Avant de placer le magasin, orientez-le, de sorte que les goupilles de centrage (pos. 2 et 6
dans la Fig. 6.1 - 7
, page 361) puissent glisser dans le trou de centrage et dans le trou longi-
tudinal.
→ Posez le magasin sur les billes du bouton-poussoir (pos. 5 dans la Fig. 6.1 - 7
, page 361).
→ Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
6.1.1.10 Reconnaissance de positionnement
Chaque magasin du changeur de pipettes possède deux marques d'ajustage, une pour identifier
la position et une pour identifier la position relative.
6
Fig. 6.1 - 8 Magasin de pipettes - Numérotation de garages, marques d'identification de la position et la position rela-
tive
(1) Plaque de verrouillage en position "Magasin ouvert"
(2) Marque d'ajustage, destinée à définir la position
(3) Marque d'ajustage, destinée à définir la position relative
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
363
6.1.1.11 Changeur de pipettes "Rangée 2" pour la SpeedStar
N° d'article 00119716-xx Changeur de pipettes 2, série X, C&P20
Le changeur de pipettes "Rangée 2" peut être installés sur les emplacements suivants:
Automate X4: Emplacements 1, 2, 3 et 4 (voir Fig. 6.1 - 3
, page 356)
Automate X3: Emplacements 1, 3 et 4 (voir Fig. 6.1 - 4
, page 357)
Automate X2: Emplacements 1 et 3 (voir Fig. 6.1 - 5
, page 358)
L'ensemble de mise à jour contient, outre le changeur de pipettes, un jeu de montage.
6
Fig. 6.1 - 9 Jeu de montage pour le changeur de pipettes "Rangée 2"
