Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 274 4.3.16.3 Mesures de distance des pieds de la machine et du bord fixe droit de convoyage du convoyeur double de CI…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
273
4.3.16.2 Mesures de distance des pieds de la machine et du bord fixe gauche de
convoyage du convoyeur simple de CI
4

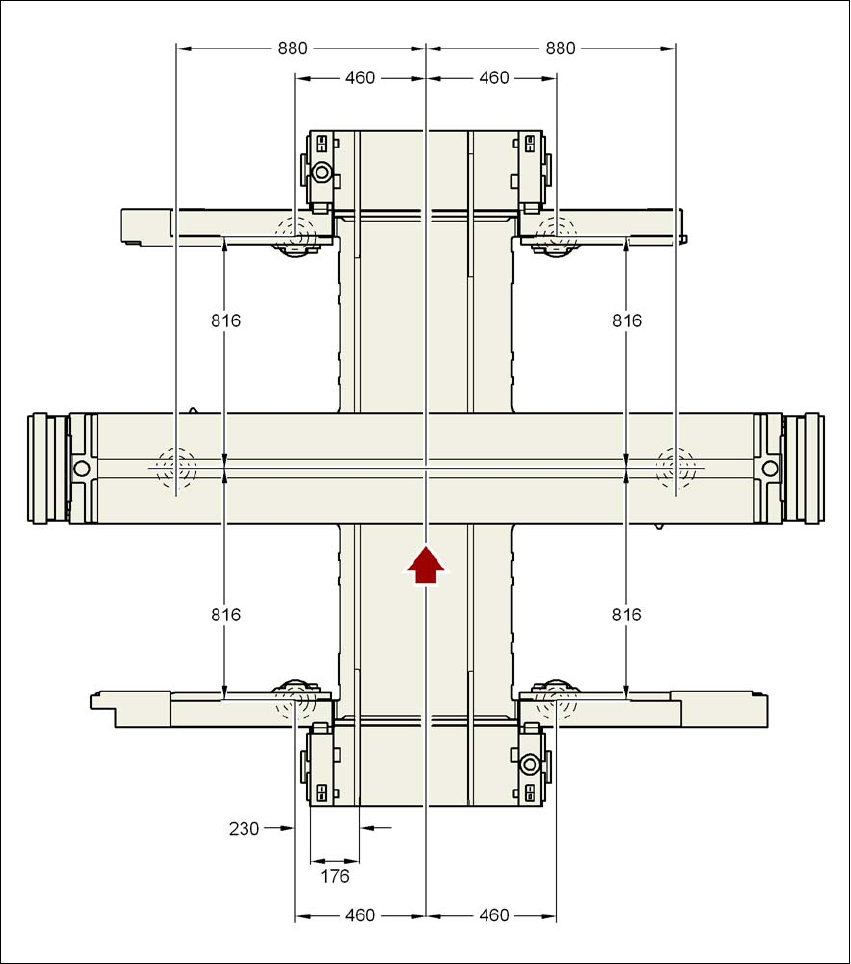

Fig. 4.3 - 24 Mesures de distance des pieds de la machine et du bord gauche fixe de convoyage du convoyeur simple
de CI en millimètres - Largeur du convoyeur standard
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
274
4.3.16.3 Mesures de distance des pieds de la machine et du bord fixe droit de convoyage
du convoyeur double de CI
4

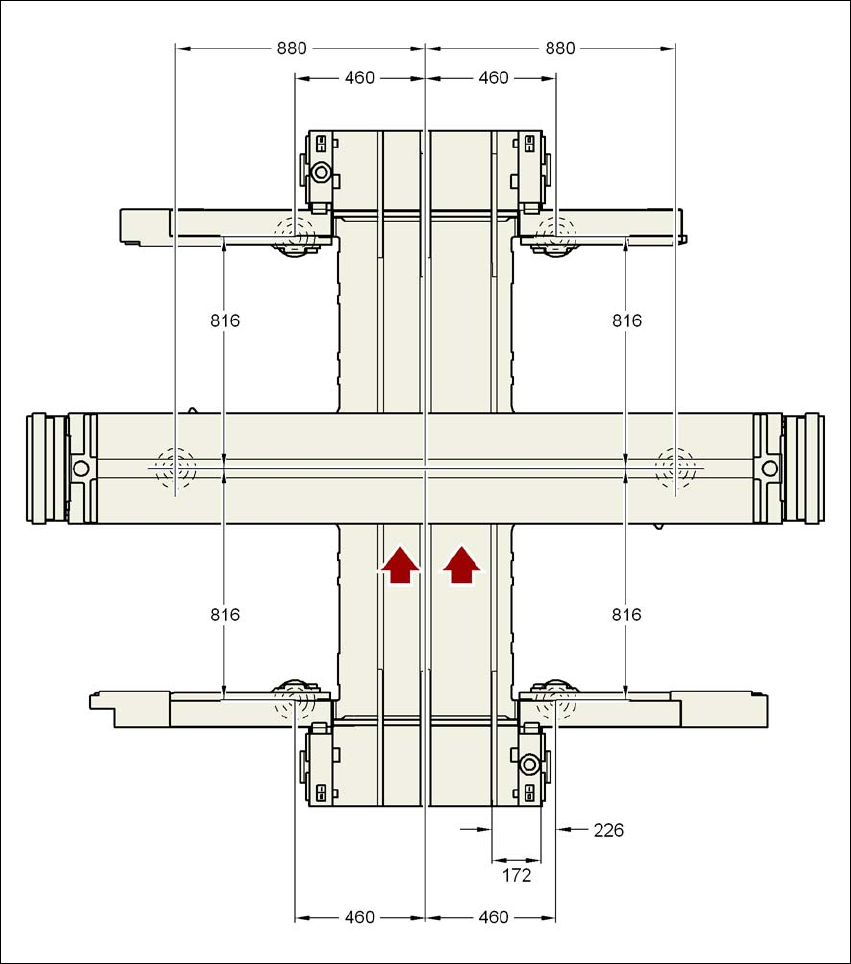

Fig. 4.3 - 25 Mesures de distance des pieds de la machine et du bord droite fixe de convoyage du convoyeur double
de CI en millimètres - Largeur de convoyage standard
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
275
4.3.16.4 Mesures de distance des pieds de la machine et du bord fixe gauche de
convoyage du convoyeur double de CI
4
Fig. 4.3 - 26 Mesures de distance des pieds de la machine et du bord gauche fixe de convoyage du convoyeur double
de CI en millimètres - Largeur de convoyage standard
