Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
48
2.2.1.4 Signal de danger W210
2
Pos. W210 dans la Fig. 2.2 - 1, page 45 et 2.2 - 2, page 46, n° d'article 03009350-01 (nombre par
automate: 2)
2
2
2
2
2
2
Signal de danger sur le bouton-poussoir d'ARRET
D'URGENCE
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
49
2.2.2 Signaux de danger sur les portiques

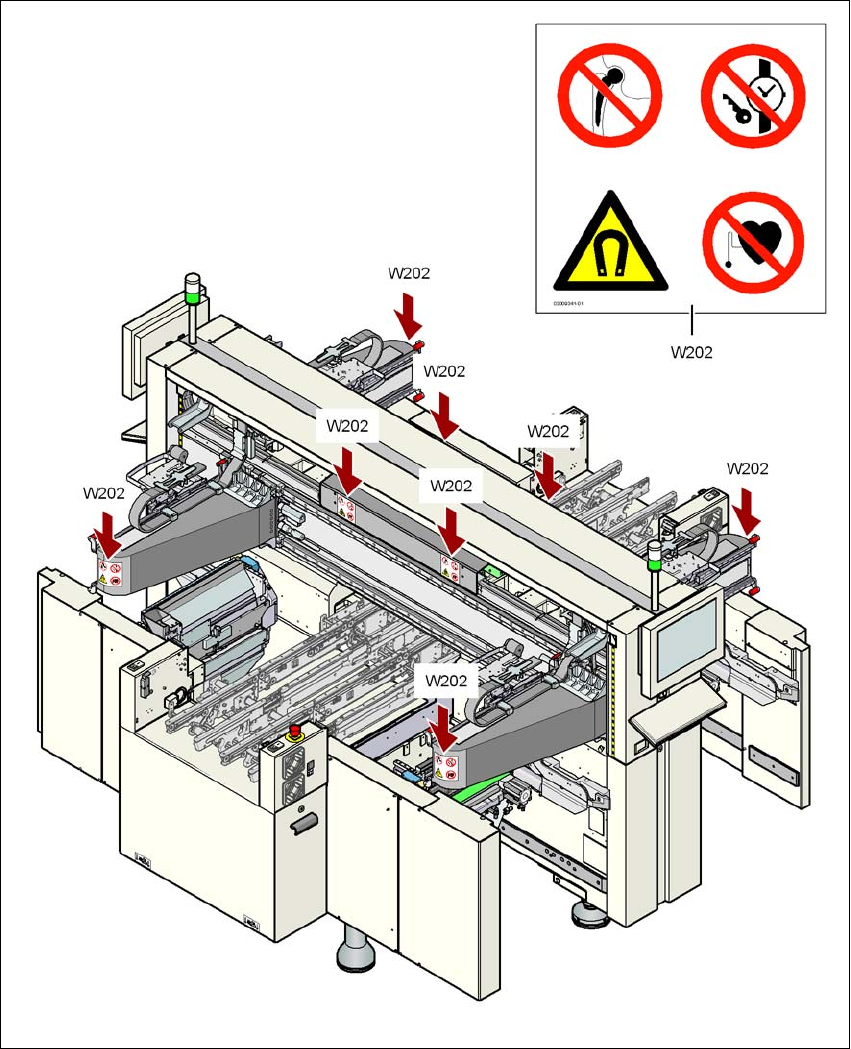

Fig. 2.2 - 3 Signal de danger W202 sur les portiques
2
Pos. W202, n° d'article 03009341-01
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
50
2
Pos. W202 dans la Fig. 2.2 - 3, page 49, n° d'article 03009341-01
(nombre par automate X2: 6, automate X3: 7, automate X4: 8)
AVERTISSEMENT 2
Champs magnétiques puissants à l'intérieur de l'automate!
DANGER 2
Danger mortel pour les personnes munies d'implants actifs (par ex. stimulateurs cardiaques,
pompes à insuline, défibrillateurs).
2
AVERTISSEMENT
Risque d'écrasement pour les personnes munies d'implants métalliques passifs (par ex. plaques,
vis).
En cas d'ouverture des capots de protection, ne pas mettre la main dans la machine ou s'y pen-
cher.
Ne pas apporter d'objet métallique dans la zone à risque.
