操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-29
· 停止模式 ( 停止模式 )
指定自动生产的停止方法，有 4 种模式。各个模式都通过下拉列表可以进行选择。变更停止模式时，
点击停止模式的下拉列表。
連續
( 连续 )
点击停止钮时，或是达到生产预数时，自动停止生产。
週期停止
( 周期停止 )
完成 1 片基板装着后，自动生产停止。
步驟停止
( 步骤停止 )
基板资料的每 1 步骤完成后，自动停止生产。
動作停止
( 动作停止 )
每 1 吸着动作或每 1 装着动作完成后，自动停止生产。
·
交替 ( 交替模式 )
相同零件需要装着数个时，将其零件的数个供料器设定于 SI-F130 中， 1 只供料器零件缺料时，会
切换至下一只供料器连续生产并表示交替模式状态。
關閉
( 关闭 )：不执行交替。
供料器
( 供料器 )：供料器间的交替。
台車
( 台车 )：前侧及后侧的台车间的交替。
·
零件缺料 ( 零件缺料模式 )
指定发生零件缺料时的停止方法。
停止
( 停止 )
此情况下立即停止。
連續
( 连续 )
连续至完成 1 片基板后停止。
·
零件預取 ( 零件预取模式 )
为缩短周期时间，基板搬入装着位置前 , 吸嘴预先取料。表示此功能是否动作。
關閉
( 关闭 )：基板搬入前不预先取料。
開啟
( 开启 )：基板搬入前预先取料。
·
自動補料 ( 自动补料 )
自动补料为吸着发生错误时，立即停止或选择再次吸着直至每 1 零件指定的次数。表示此功能是否
动作。
關閉
( 关闭 )：不执行自动补料。
開啟
( 开启 )：执行自动补料。
·
裝著確認 ( 装着确认 )
出现 XY 微调动作操作的对话框。
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-30
SI-F130
（ 3） NC 資料監視螢幕 (NC 资料监视屏幕 ) 框
表中表示的数据项和
資料編輯 ( 资料编辑 ) → 基板資料 ( 基板资料 ) → 裝著 ( 装着 ) 画面差不多相同。
即如下
·步 骤 ：
1 个零件在基板上装着位置及装着动作的号码。
·零 件 码 ： 在其步骤时， 装着零件的零件码。
·连 结 号 码 ： 在其步骤时，装着零资料的连结号码。
·吸 嘴 ： 吸着零件的吸嘴的索引号码。
·供 给 位 置 ： 零件吸着的供料器的位置号码。
·
X （ mm）： 零件装着的基板上 X 轴的位置。
·
Y （ mm）： 零件装着的基板上 Y 轴的位置。
·角 度 ： 零件装着时的零件回转角度。
·高 度 补 正 ： 零件装着时，高度调整用的距离。
·关 闭 ： 零件装着步骤时为
0 ，未装着关闭时为 7 。 1 ～ 6 8 9 可任意设定为有无装着。
·区 域 ： 取得连板基板时，其步骤属于区域的识别。
·定 位 标 记 ： 其步骤为使用定位标记设定的识别。
·不 良 标 记 ： 取得连板基板时，表示其步骤为对应不良区域的不良标记识别。
·补 料 标 帜 ： 其步骤内的全部零件装着未完成及表示未进入下个路径的记号。
·路 径 号 码 ： 其步骤为属于路径
( 零件吸着· 装着的一连贯动作 ) 号码。
·供 给 顺 序 ： 其步骤为属于路径内的吸着顺序。
·装 着 顺 序 ： 其步骤为属于路径内的装着顺序。
·状态显示
各步骤中有下列
7 种状态，各行中所显示颜色为表示的状态。
白 ：未执行 路径执行前状态。
深蓝 ：执行中·未吸着 路径执行中，零件未吸着状态。
蓝 ：吸着完成·未认识 零件吸着完成，未认识状态。
绿 ：装着完成 零件装着完成状态。
黄 ：吸着错误 吸着错误发生状态。
橙 ：认识错误 认识错误发生状态。
红 ：装着错误 装着错误发生状态。
·
手動標記設定 ( 手动标记设定 )
表示设定自动生产时无法认识的标记的位置。
·
關閉設定 ( 关闭设定 )
有关于下载完毕的机种文件，设定关闭的号码。（参照 [4.3.4 关闭设定 ]）
·
區域設定 ( 区域设定 )
有关于下载完毕的机种文件，指定区域上设定关闭号码 7 。（ 参 照 [4.3.5 区域设定 ]）
·
教示 ( 教示 )
生产中对于发生认识错误的零件，执行零件认识资料的修正。
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-31
4.3.8 手动标记设定
手动标记设定手动标记设定
手动标记设定
[ 操作功能 ]
设定自动生产时不能认识的标记位置。
[ 操作顺序 ]
在 自動生產 ( 自动生产 ) 菜单的 動作狀況 ( 动作状况 ) 画面，点击 手動標記設定 ( 手动标记
设定
) 钮，会显示以下对话框。

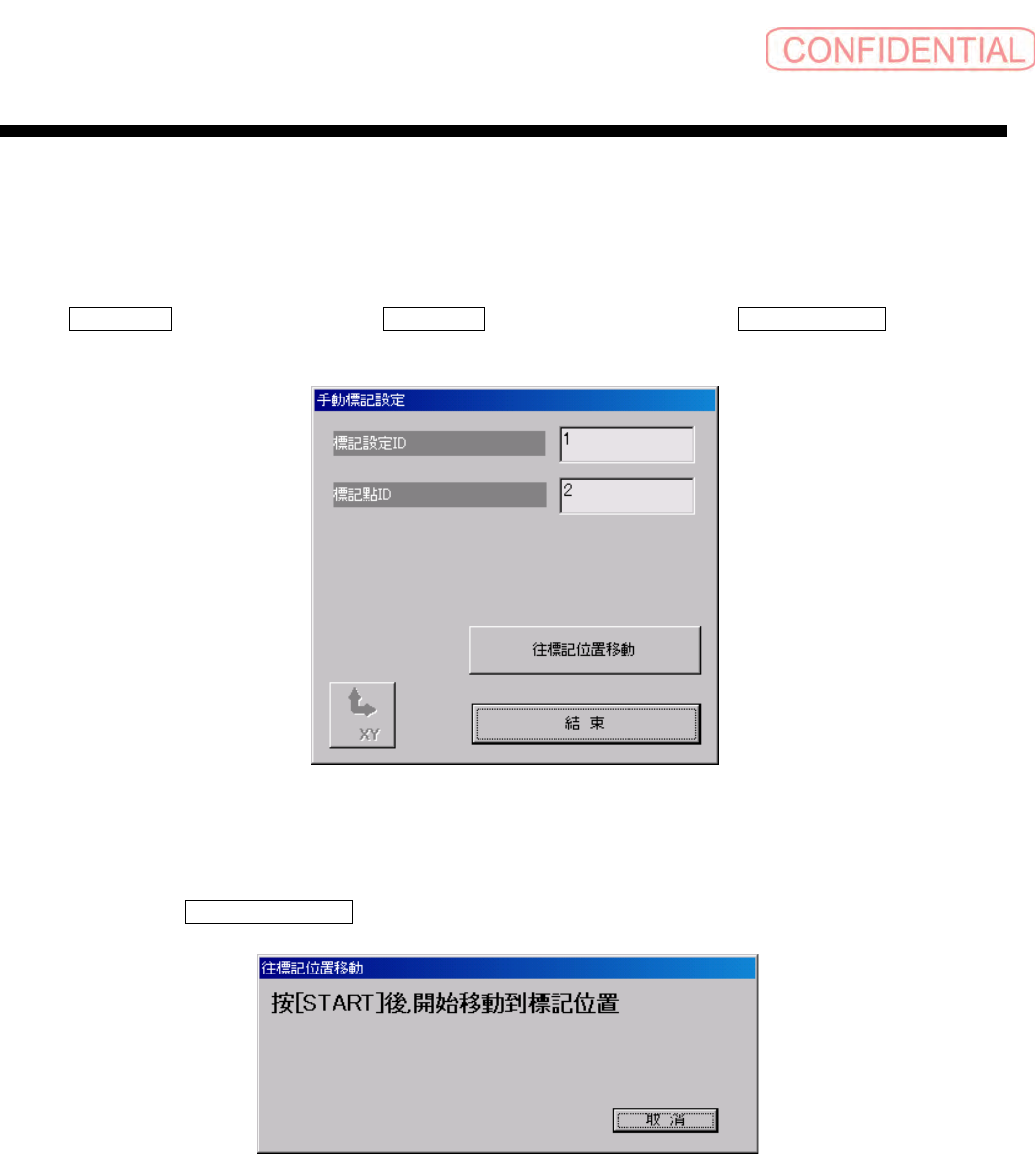

图
4.3.8-1
手動標記設定
(
手动标记设定
)
在这里，点击 往標記位置移動 ( 往标记位置移动 ) 钮，往正在显示的标记位置移动。
图
4.3.8-2
往標記位置移動
(
往标记位置移动
)
