SI-F130_操作说明.pdf - 第243页
操作篇 操作篇 操作篇 操作篇 6. 资料编集 SI-F130 6-39 仅开启现在的机种文 件与现在表示的名字，以不 同名字储存时，点击 另存新檔 ( 另存新文件 ) 钮 , 会出现 選擇機種檔 ( 选择机种文件 ) 对话框。 图 6.2. 1-15 選擇機種檔 ( 选择机种 文件 ) 对话框 以新的文件名称储存 时，由键盘输入储存名称于 檔案名稱 ( 文件名称 ) 文本框中。 点击 儲存 ( 储存 ) 钮， 選擇機種檔 ( 选择机种…
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-38
SI-F130
6.2.1.3
机种文件的储存
机种文件的储存机种文件的储存
机种文件的储存
[ 操作功能 ]
储存编辑结束的机种文件。
[ 操作顺序 ]
图
6.2.1-13
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
点击 資料編輯 ( 资料编辑 ) 菜单的 機種資料 ( 机种资料 ) 画面的 ▼檔案 ( ▼文件 ) 钮，会出
现以下的下拉菜单。
图
6.2.1-14
檔案
(
文件
)
画面
仅开启现在的机种文件以其名字储存时，点击 儲存 ( 储存 ) 钮。在 SI-F130 的内部记忆体中 ,
只储存机种文件。
操作篇
操作篇操作篇
操作篇
6. 资料编集
SI-F130
6-39
仅开启现在的机种文件与现在表示的名字，以不同名字储存时，点击 另存新檔 ( 另存新文件 )
钮 , 会出现 選擇機種檔 ( 选择机种文件 ) 对话框。
图
6.2.1-15
選擇機種檔
(
选择机种文件
)
对话框
以新的文件名称储存时，由键盘输入储存名称于 檔案名稱 ( 文件名称 ) 文本框中。
点击
儲存 ( 储存 ) 钮， 選擇機種檔 ( 选择机种文件 ) 对话框会消失。
储存机种档至
SI-F130 的内部记忆体中。
同样编辑完成的基位资料、供给部资料、零件资料、吸嘴配置以与现在显示的名字不同的名字储
存时，点击位于各资料框内的按钮。会显示
檔案選擇 ( 文件选择 ) 对话框。
请点击输入储存的名字于
檔案名稱 ( 文件名称 ) 文本框中且点击选择 。
文件选择对话框会消失。在
SI-F130 的内部记忆体中以输入的名字另存新文件。
另外，选
储 存‧下載 ( 储存·下载 ) 时、保存资料后实施下载。
·输入已经存在的文件名称，选择输入的文件名称的资料。以其它名称写入文件储存时
,
请不
要重复输入文件名称。
·储存机种资料后，在相同画面，可下载已储存的资料。
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
6. 资料编集
6-40
SI-F130
6.2.2 机种文件的变更
机种文件的变更机种文件的变更
机种文件的变更
[ 调整功能 ]
变更已存在的机种文件的内容。
[ 操作顺序 ]

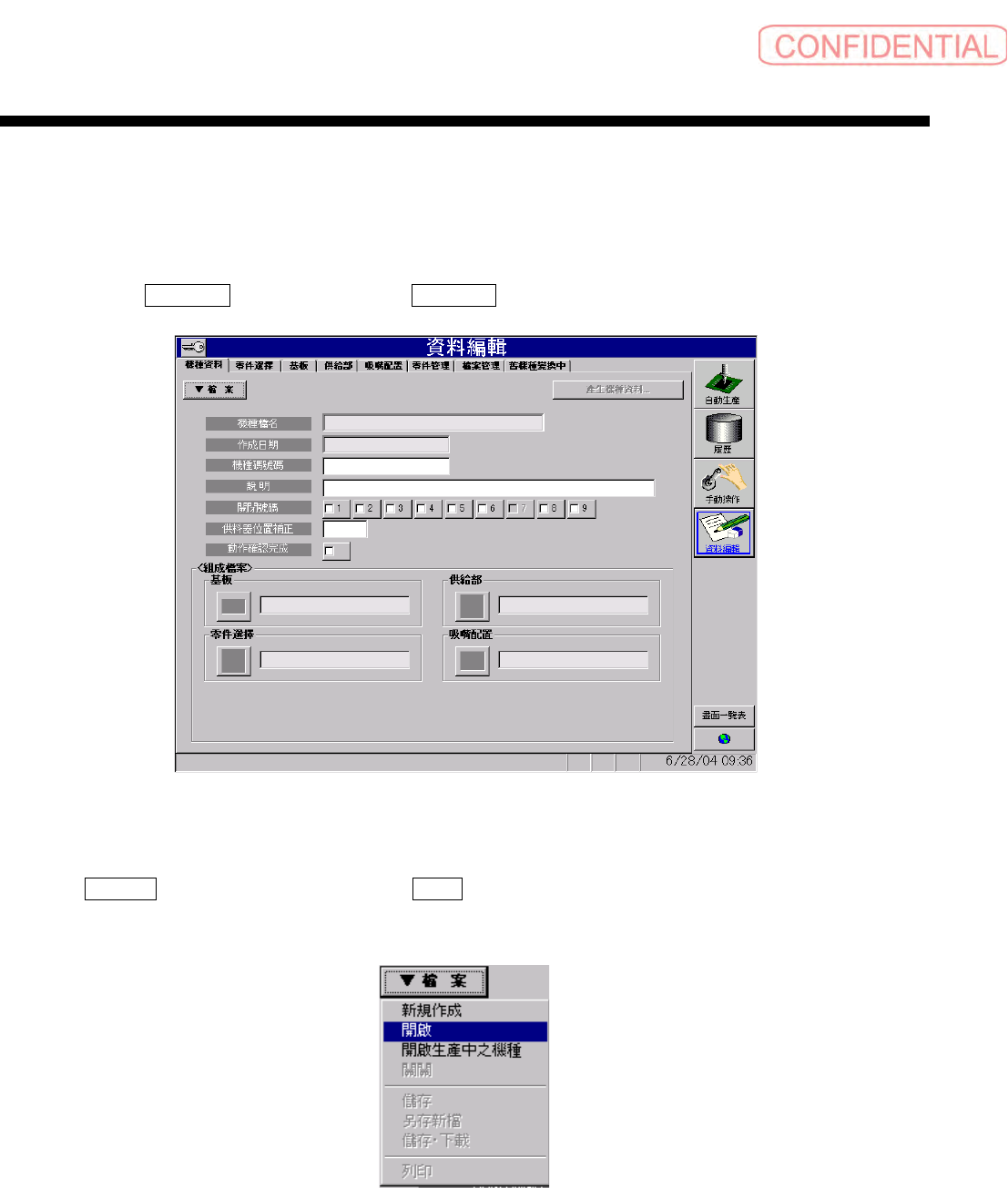

依顺序点击 資料編輯 ( 资料编辑 ) 菜单→ 機種資料 ( 机种资料 ) 标签 , 会出现以下的画面。
图
6.2.2-1
資料編輯－機種資料
(
资料编辑－机种资料
)
画面
(1) 寻找机种文件开启的情形
点击
▼檔案 ( ▼文件 ) 钮，点击菜单的 開啟 ( 开启 ) 。
图
6.2.2-2
檔案
(
文件
)
菜单
開啟
(
开启
)
