8.1.2 手动控制器的安装步骤
手动控制器的安装步骤手动控制器的安装步骤
手动控制器的安装步骤
[ 操作顺序 ]
(1) 顺时针方向旋转手动控制器 緊急停止 ( 紧急停止 ) 钮，将其解除。
(2) 按 SI-F130 本体 RELEASE 钮的同时，将手动控制器的连接器充分地插入至
SI-F130 的手动控制器连接器用接收器里。

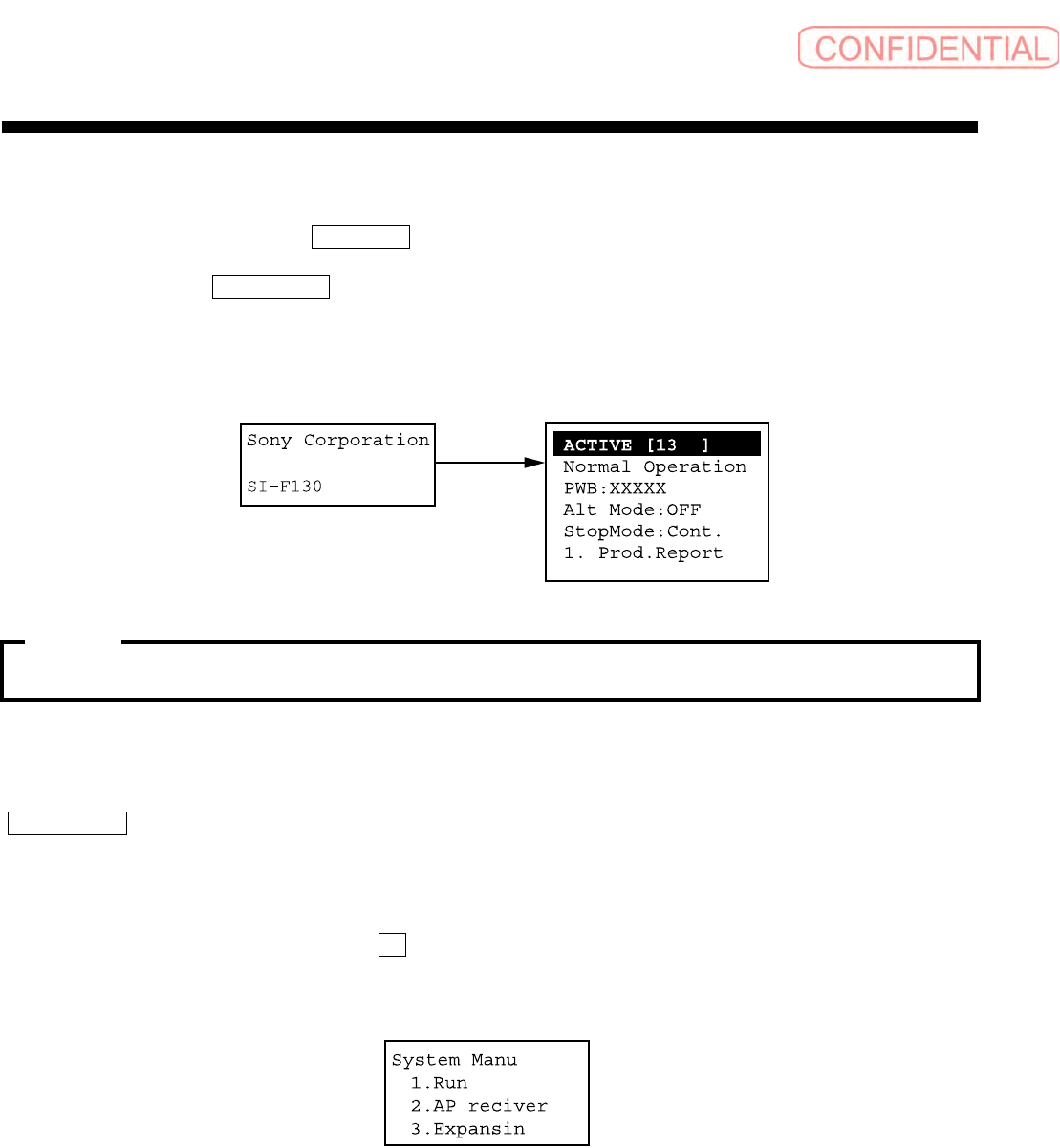

(3) 在手动控制器里装入电源，显示以下的初始画面。而且 1 秒后显示运转状况表示画面。
图
8-2
安装后，不再显示以前显示的画面。
(4) 顺时针方向旋转拧紧手动控制器的连接器两端的螺丝。
[ 备注 ]
RELEASE
钮的作用
卸手动控制器时，紧急停止功能临时无效。若不按该按钮而拆卸，
SI-F130 本体就进入紧急停止状
态。
显示系统菜单时的激活步骤
电源激活时显示下面画面的情况，请按
1 ，选择执行。
显示图
8-2 ( 上述 ) 的初始画面。
图
8-3
注意
注意注意
注意 :
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
8. 有关手动控制器的操作
SI-F130
8-3
8.2 条形码读取
条形码读取条形码读取
条形码读取
用手动控制器的条形码读取器，读取条形码的情况，在以下范围内，请将手动控制器对准条形码。
图
8-4
0 10 mm
弯曲面
6
0
m
m
以
上
至
AGE-HC22
手动控制器篇
手动控制器篇手动控制器篇
手动控制器篇
8. 有关手动控制器的操作
8-4
SI-F130
AGE-HC122
图
8-5
6
0
m
m
以
上
(+45°~+65° 不可读取领域 )
可读取领域 ( 含边缘 )
