操作篇 操作篇 操作篇 操作篇 4. 自动生产 4-48 SI-F130 (2) 確認零件交換條碼 ( 确认零件交换 条形码 ) 设定为 形式 A ( 形式 A) 时 自动运转中发生零 件缺料时 , 会出现以下的 零件缺料 ( 零件缺料 ) 对话 框。 装着吸嘴头移至待 机位置。 图 4.5.2. 1-4 自動生產－ 零件供給狀況 ( 自动生产 －零件供给状况 ) 画面 零件缺料发生在前 侧及后侧的情形时，点击 準備交換 ( 准备交换 …
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-47
此后，自动解除门锁。
无须由列表上依开始顺序交换
，
请以便捷的顺序作业交换。

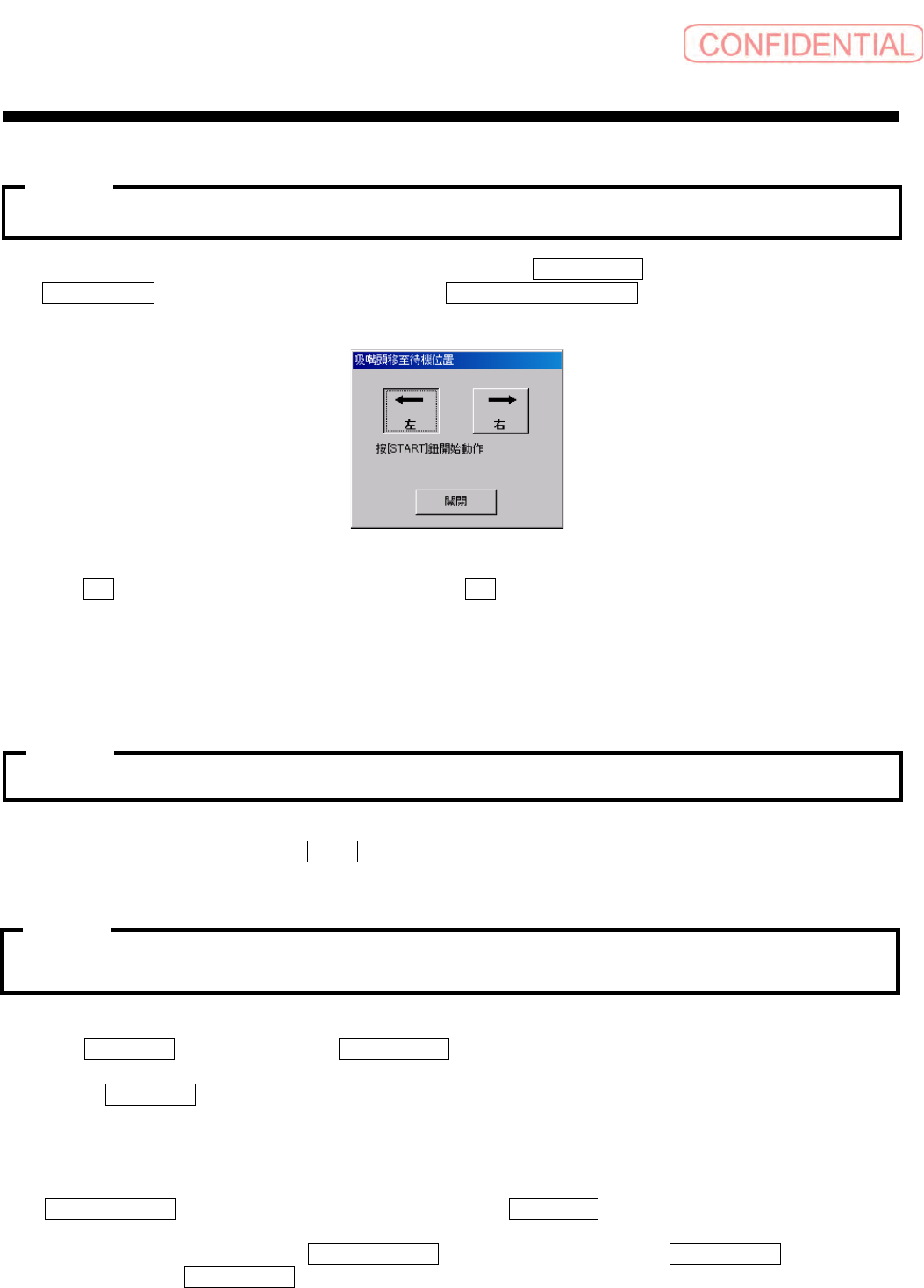

交换供料器及装着吸嘴头因接近不易于交换时，请点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動 ( 吸嘴头移动 ) 钮，会出现以下 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 ) 对
话框。
图
4.5.2.1-3
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
画面
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮时移动至右侧待机位置。装着吸嘴
头移动至待机位置后
, 打开门锁。
由
SI-F130 选取对话框中指定的供料器位置。
准备对话框中表示零件缺料的供料器。
请确实确认供料器是否正确搭载零件等。
将正确供料器设定于旧供料器的位置。
点击对话框的交换零件行栏的
完成 ( 完成 ) 复选框。
如必要交换多数的供料器时，请以同样的步骤交换其余的供料器。
前侧、后侧的供料器无法同时交换。若前后两侧需要交换供料器时，须单侧的交换作业结束
后，再执行相反侧的交换作业。
选择前后任一侧，须将全部供料器交换结束后才关门。
点击
交換完成 ( 交换完成 ) 钮， 供料器交換 ( 供料器交换 ) 对话框会消失且门锁定。
如点击
交換完成 ( 交换完成 ) 钮时，门未完全关闭时会表示 「請關門」 ( 请关门 )，因此请将
门关闭。
另
, 残留未交换的供料器，在对话框中以红字表示 「有未交換完畢之供料器」 ( 有未交换完毕的
供料器
)，因此请交换其供料器。但，尽管有未交换的供料器，仍可强制关闭对话框，点击
全部交換完成 ( 全部交换完成 ) 的复选框，再点击 交換完成 ( 交换完成 ) 钮。
交换相反侧的供料器时，点击
零件供給狀況 ( 零件供给状况 ) 画面的 供料器交換 ( 供料器交
换
) 钮，会出现 供料器交換 ( 供料器交换 ) 对话框，请以同样的步骤执行供料器的交换作业。
注意
注意注意
注意 :
注意
注意注意
注意 :
注意
注意注意
注意 :
操作篇
操作篇操作篇
操作篇
4. 自动生产
4-48
SI-F130
(2) 確認零件交換條碼 ( 确认零件交换条形码 ) 设定为 形式 A ( 形式 A) 时
自动运转中发生零件缺料时
, 会出现以下的 零件缺料 ( 零件缺料 ) 对话框。
装着吸嘴头移至待机位置。

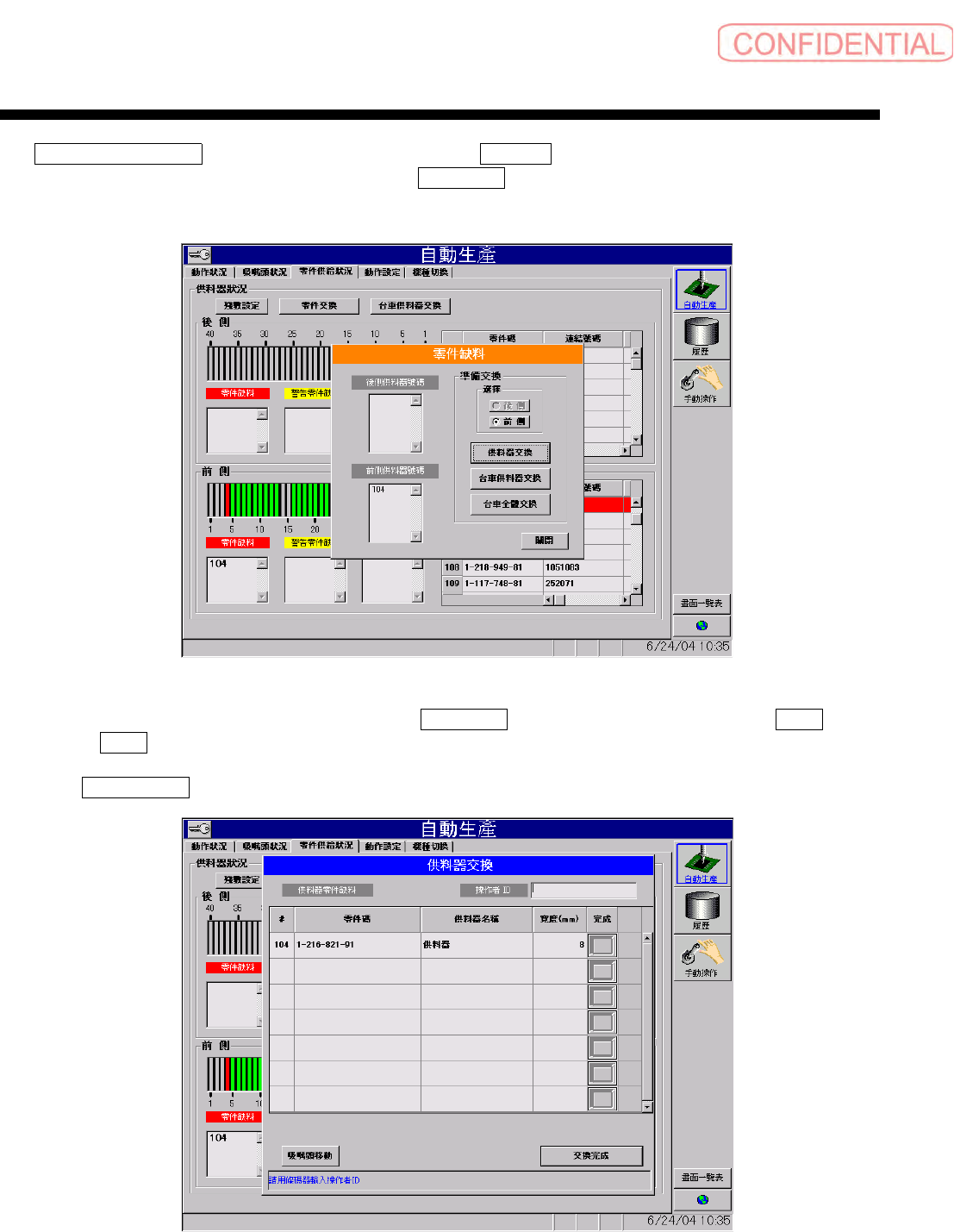

图
4.5.2.1-4
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
零件缺料发生在前侧及后侧的情形时，点击 準備交換 ( 准备交换 ) 框的准备交换的 前側 ( 前
侧
) 或 後側 ( 后侧 ) 选择钮。
点击
供料器交換 ( 供料器交换 ) 钮，对话框消失并出现以下的对话框。
图
4.5.2.1-5
自動生產－零件供給狀況
(
自动生产－零件供给状况
)
画面
此后，自动解除门锁。
操作篇
操作篇操作篇
操作篇
4. 自动生产
SI-F130
4-49

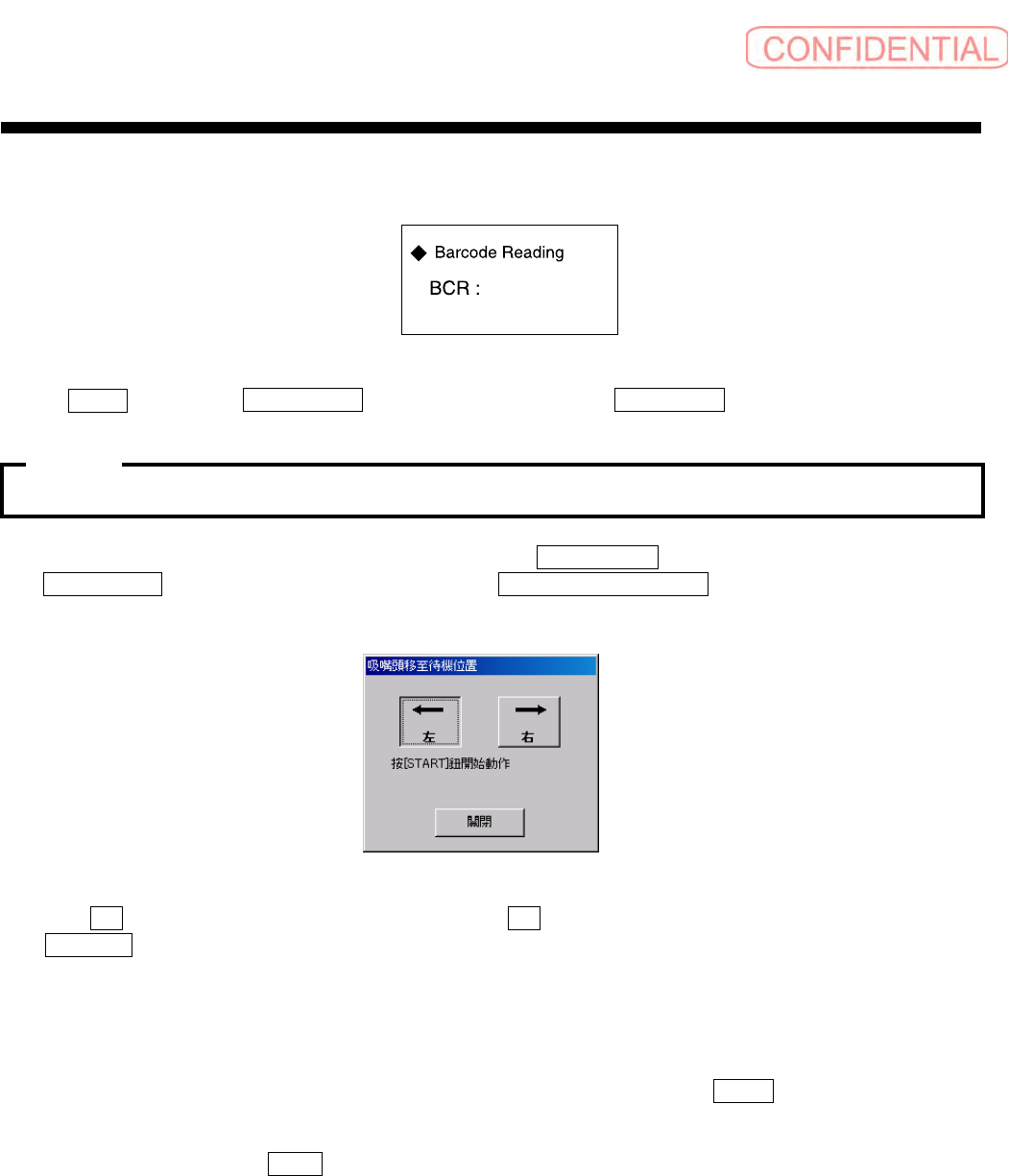

在对话框最下行会出现 「請用條碼器輸入操作者 ID」 ( 请用条形码器输入操作者 ID) 的信息，
同时会出现手动控制器的以下画面。
操作者本身的
ID，在条形码中使用手动控制器的前端读取条形码字幕并按位于手动控制器侧面
的
TRG 钮，会表示 供料器交換 ( 供料器交换 ) 对话框的 操作者 ID ( 操作者 ID) 文本框中已
读取作业者
ID。
无须由列表上依开始顺序交换
,
请以便捷的顺序作业交换。
交换的供料器及装着吸嘴头接近不易交换时，点击 供料器交換 ( 供料器交换 ) 对话框的
吸嘴頭移動 ( 吸嘴头移动 ) 钮，会出现以下的 吸嘴頭移至待機位置 ( 吸嘴头移至待机位置 ) 对
话框。
图
4.5.2.1-6
吸嘴頭移至待機位置
(
吸嘴头移至待机位置
)
画面
点击 左 ( 左 ) 钮时移动至左侧待机位置，点击 右 ( 右 ) 钮时移动至右侧待机位置，按
START 钮使装着吸嘴头移至待机位置。
然后开启门。
由
SI-F130 卸下对话框中的指定位置供料器。
准备对话框中表示零件缺料的供料器。
将条形码器贴近在零件料带或散装零件框侧面的零件码的条形码，按
TRG 钮后可读取零件码的
条形码。
点击对话框的交换零件
完成 ( 完成 ) 钮。
读取的零件码的条形码不正确时，在对话框的最下行会表示 「零件碼不一致」
( 零件码不一
致
)。
将正确供料器设定于旧供料器交换前的位置。
注意
注意注意
注意 :
