3.1 画面操作的概要
画面操作的概要画面操作的概要
画面操作的概要
3.1.1 画面的基本操作
画面的基本操作画面的基本操作
画面的基本操作
[ 操作功能 ]
学习 SI-F130 电源接入后的画面基本操作。
[ 操作顺序 ]

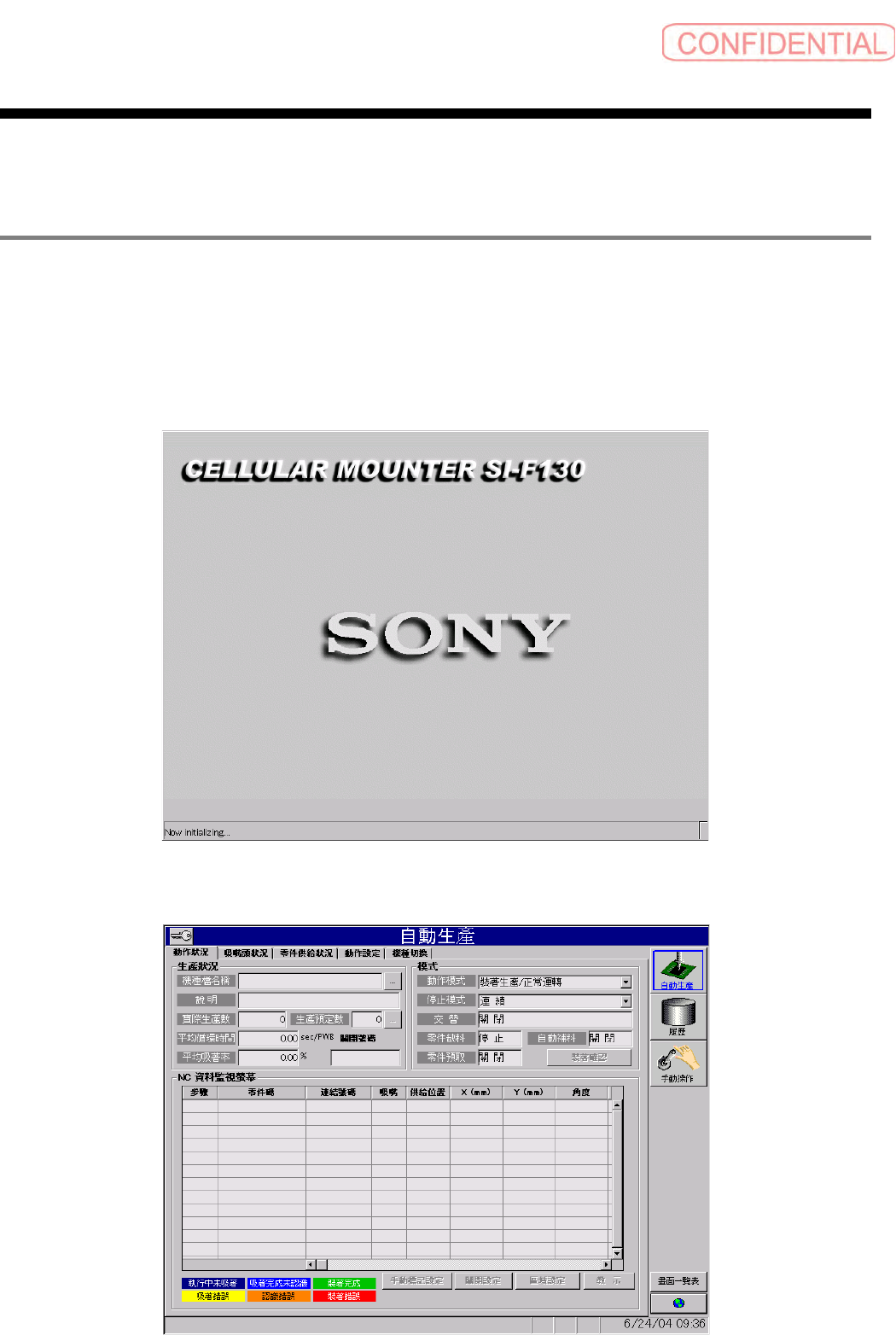

遵照 [2. 系统操作 ] 接入 SI-F130 电源，出现下列画面。
稍候片刻，装置的运转准备结束，出现下列画面。
图
3.1.1-1
图
3.1.1-2
自動生產－動作狀況
(
自动生产－动作状况
)
画面
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
3-2
SI-F130
[ 画面说明 ]
从画面可以看出，操作的基本是基于 Windows2000 的对话形式。
将鼠标置于
按钮 上，点击左键，那个按钮具有的功能就执行。这
个按钮操作在必要的情况下，本说明书中仅记述为 “点击
○○
钮”。
在众多内容中将鼠标置于
标签 ，点击左键，选择该标签。这个标
签的操作在必要的情况下，本说明书中仅记述为 “点击
○○ 标
签”。
在文本框中有仅显示
SI-F130 内部的信息和可以输入文字两种情
况。
输入文字时，将鼠标置于
文本框 ，点击左键，选择此文本框。之
后，从键盘输入文字。此文字输入操作在必要的情况下，本说明书中
仅记述为 “从键盘输入
○○ 文本框中”。
在机台中，有仅显示
SI-F130 内部的信息和可以输入文字两种情
况。
输入文字时，将鼠标置于
机台 ，点击左键，选择此机台。之后，
从键盘输入文字。此文字输入操作在必要的情况下，本说明书中仅
记述为 “从键盘输入
○○ 机台中”。
点击左键，打开下拉菜单。在列表中将鼠标置于恰当的功能上，点
击左键，选择此功能。此下拉菜单的操作在必要的情况下，本说明
书中仅记述为 “点击
▼○○ ”。
用选配按钮在多项功能中选择其中一种，将鼠标置于恰当的功能
上，点击左键，进行选择。
带
●标志的按钮被选中。此选配按钮的操作在必要的情况下，本说
明书中仅记述为 “点击
○○ 选配按钮”。
按钮
标签
文本框
机台
下拉菜单
选配按钮
操作篇
操作篇操作篇
操作篇
3. 操作画面构成
SI-F130
3-3
在复选框，多项功能中选择需要的功能，将鼠标置于此功能上，点
击左键，进行选择。带
标志的框被选中。取消选择是将鼠标置于
带
标志的框上，点击左键。此复选框选择操作在必要的情况下，
本说明书中仅记述为 “点击
○○ 复选框”。
将鼠标置于微调控件
▲ ▼ 中任一个，点击左键，列表框可以滚动显
示列表框。显示的项目被选择。这个列表框的操作在必要的情况下，
本说明书中仅记述为 “用微调控件进行选择”。
将鼠标置于滚动条
▲ ▼ 的任一个，点击。或者，将鼠标置于 □
上滚动，显示隐藏的部分。这个列表框的操作在必要的情况下，本
说明书中仅记述为 “滚动”。
在按钮中，
位图和功能没有记述，显示成灰色时，不能使用该按钮。即使点击也不可用。
注意
注意注意
注意 :
复选框
列表框
滚动条
