零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 零件认识资料制作篇 第 1 章 操作 SI-F130/SI-F 209 1-39 3.5.3 开始设定零 件吸着位置画面 开始设定零件吸着位置画面 开始设定零件吸着位置画面 开始设定零件吸着位置画面 图 3.5.3 開始設定零件 吸著位置 ( 开始设定零件 吸着位置 ) 画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-38
SI-F130/SI-F209

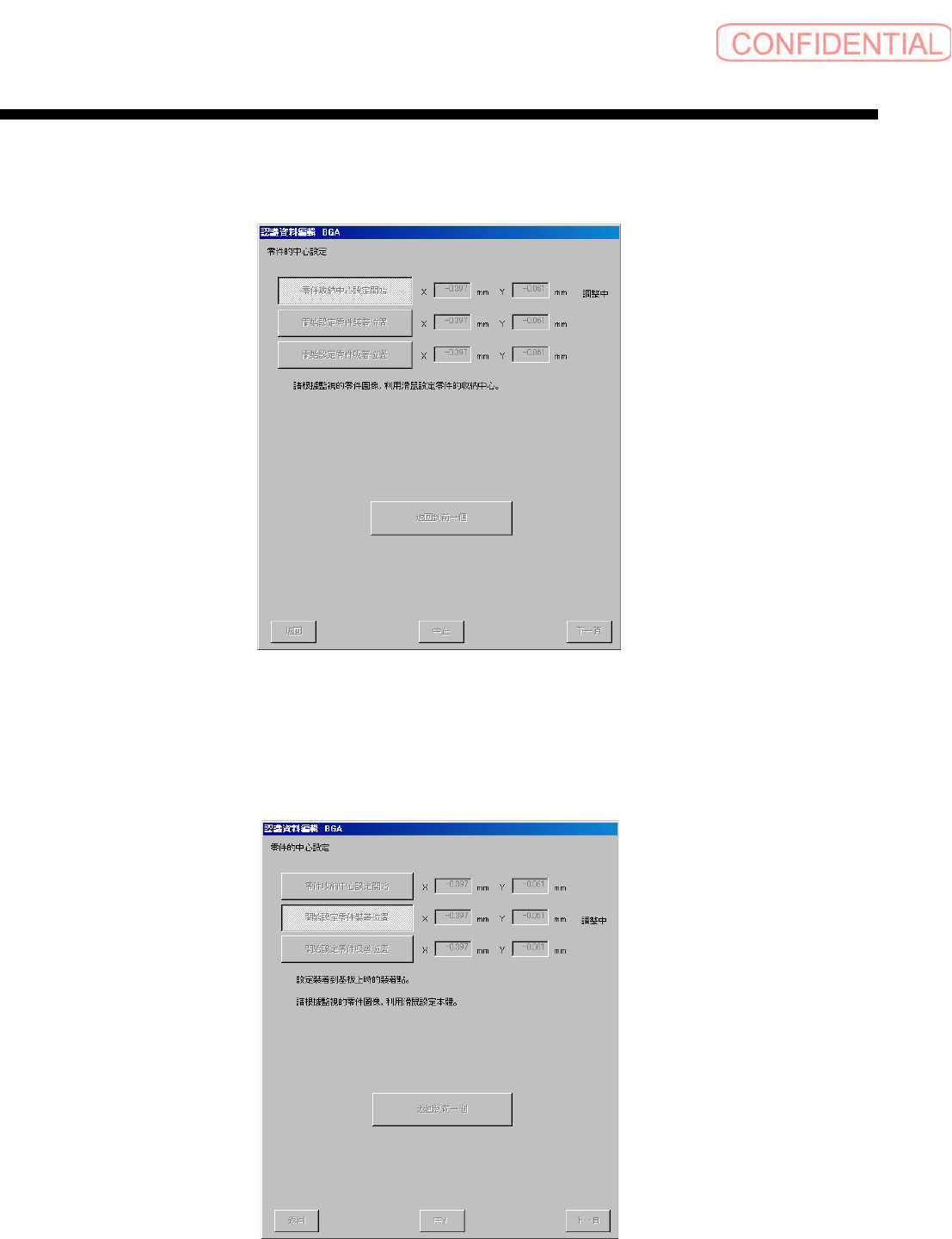

3.5.1 零件收纳中心设定开始画面
零件收纳中心设定开始画面零件收纳中心设定开始画面
零件收纳中心设定开始画面
图
3.5.1
零件收納中心設定開始
(
零件收纳中心设定开始
)
画面
3.5.2 开始设定零件装着位置画面
开始设定零件装着位置画面开始设定零件装着位置画面
开始设定零件装着位置画面
图
图图
图
3.5.2
開始設定零件裝著位置
(
开始设定零件装着位置
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
SI-F130/SI-F209
1-39
3.5.3 开始设定零件吸着位置画面
开始设定零件吸着位置画面开始设定零件吸着位置画面
开始设定零件吸着位置画面
图
3.5.3
開始設定零件吸著位置
(
开始设定零件吸着位置
)
画面
零件认识资料制作篇
零件认识资料制作篇零件认识资料制作篇
零件认识资料制作篇
第 1 章 操作
1-40
SI-F130/SI-F209

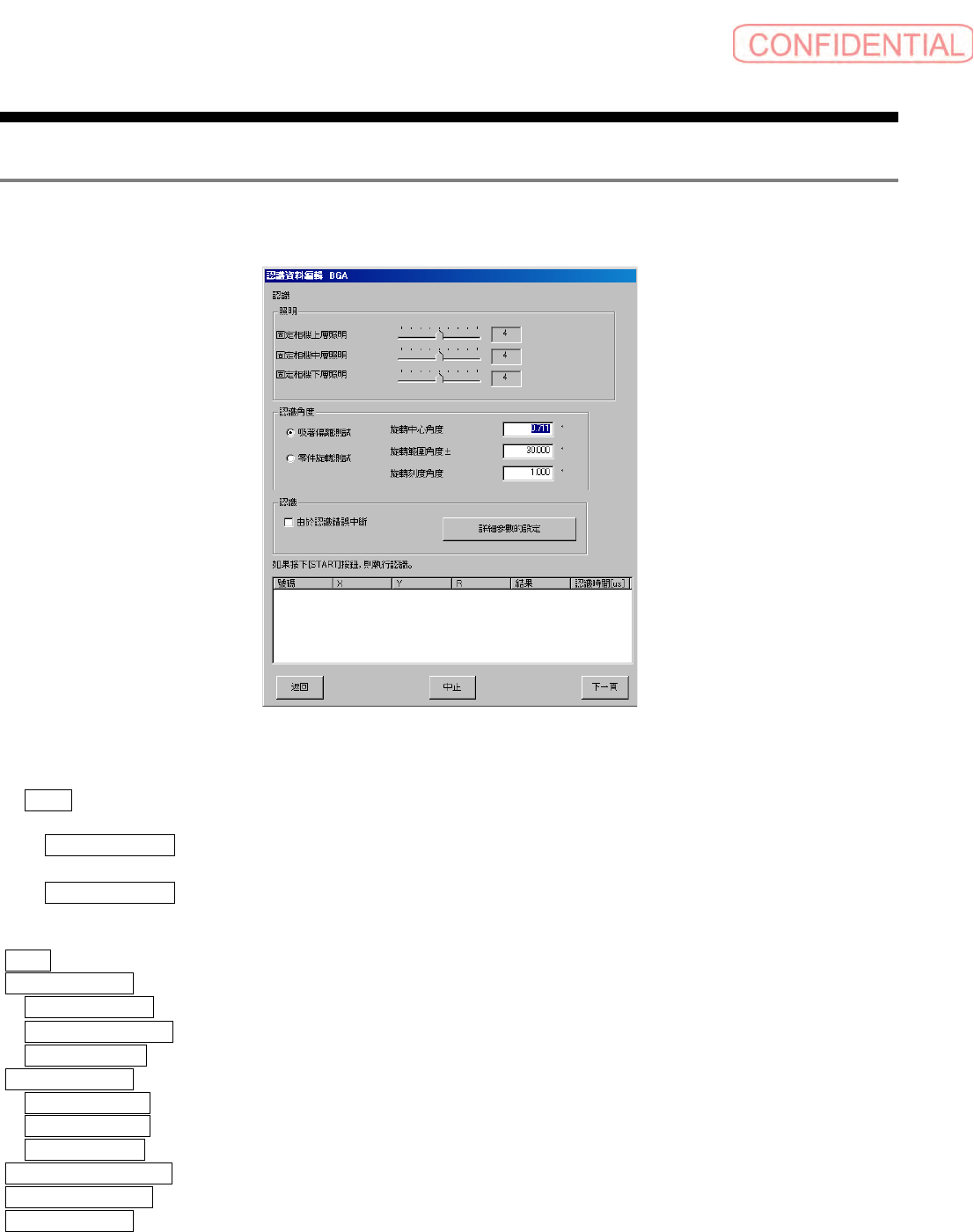

3.6 认识画面
认识画面认识画面
认识画面
进行对于认识有必要的资料设定以及认识的执行。
图
3.6
認識
(
认识
)
画面
在 認識 ( 认识 ) 画面上，可以在吸着偏离测试和零件旋转测试 2 种模式下对制作的零件资料进行验
证。
所谓
吸著偏離測試 ( 吸着偏离测试 )，指将零件某一应有的角度作为旋转中心角度固定，通过仅让
实际零件回转，
进行认识，从而对于吸着时的零件偏离能够验证其安全度。
所谓
零件旋轉測試 ( 零件旋转测试 )，指通过在使零件某一应有的角度和实际零件的角度一致状态
下，让零件旋转进行认识，可以对于生产时零件角度的认识性进行验证。
照明 ( 照明 ) ：调整照明模式。
吸著偏離測試 ( 吸着偏离测试 ) ：点击选择吸着偏离测试，显示吸着偏离测试角度编辑框。
旋轉中心角度 ( 旋转中心角度 ) ：在歪斜设定上设定角度。
旋轉範圍角度± ( 旋转范围角度± ) ：从 R 轴当前角度开始旋转的范围。
旋轉刻度角度 ( 旋转刻度角度 ) ：在 1 个步骤中移动角度。当设定值为 0 度时，进行一次认识。
零件旋轉測試 ( 零件旋转测试 ) ：点击选择零件旋转测试，显示零件旋转测试角度编辑框。
旋轉開始角度 ( 旋转开始角度 ) ：开始旋转角度。
旋轉結束角度 ( 旋转结束角度 ) ：结束旋转角度。
旋轉刻度角度 ( 旋转刻度角度 ) ：在 1 个步骤中移动的角度。当设定值为 0 度时，进行一次认识。
由於認識錯誤中斷 ( 由于认识错误中断 ) ：在认识中发生错误后，中断认识。
詳細參數的設定 ( 详细参数的设定 ) 的画面显示按钮：显示详细参数画面。
認識結果一覽 ( 认识结果一览 ) ：一览显示认识结果。
